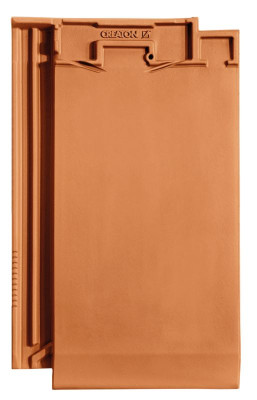

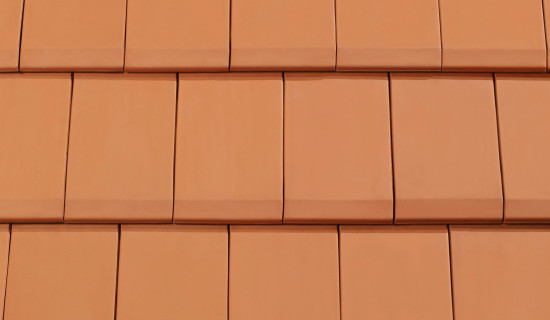

MIKADO

Țigla netedă sofisticată.

Posibilitatea de deplasare de circa 29 mm integrată în spațiul de falțului de cap și picior oferă o flexibilitate sporită în cazul tuturor proiectelor de construcții noi și renovare, simplificând astfel acoperirea
Materiile prime de primă clasă permit o omogenitate sporită, comportament scăzut de contracție, iar conținutul ridicat de oxid de fier oferă culori naturale cu strălucire intensă
2 ciocuri stabile de agățare asigură o prindere fixă și o aerisire posterioară fiabilă.
Conform ZVDH (Asociația centrală germană a montatorilor de acoperișuri), poate fi montată în cazul clădirilor subordonate, în acoperire îmbinată la o înclinare a acoperișului începând cu 10° cu o membrană impermeabilă

Date tehnice

Mărime (aprox.)	275 x 446 mm
Lăţime de acoperire min. aprox.	227 mm
Lăţime de acoperire medie aprox.	229 mm
Lăţime de acoperire max. (aprox)	231 mm
Dist. min. şipci (aprox.)	343 mm
Lungime acoperire medie aprox.	357 mm
Dist. max. şipci (aprox.)	371 mm
Necesar min. de ţigle (aprox.)	11.7 buc/m²
Necesar mediu de ţigle (aprox.)	12.2 buc/m²
Zidărie max. aprox.	12.8 buc/m²
Greutate/unitate de produs - buc. (aprox.)	3.4 Kg/buc
greutate per m² (aprox.)	39.8 kg/m²
greutate per pallet (aprox.)	841 Kg
Buc. per mini-pack	5 bucata
Buc per palet	240 bucata

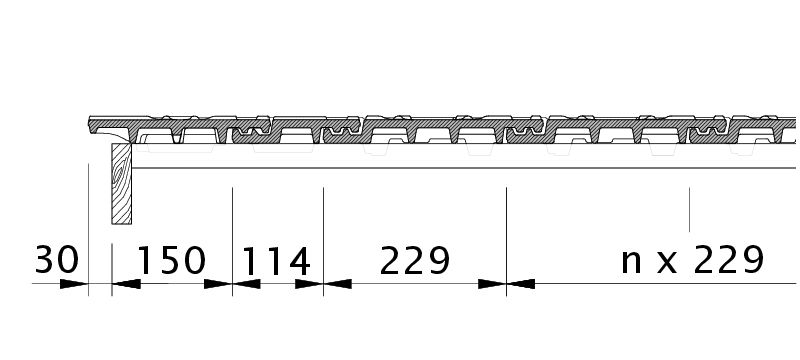

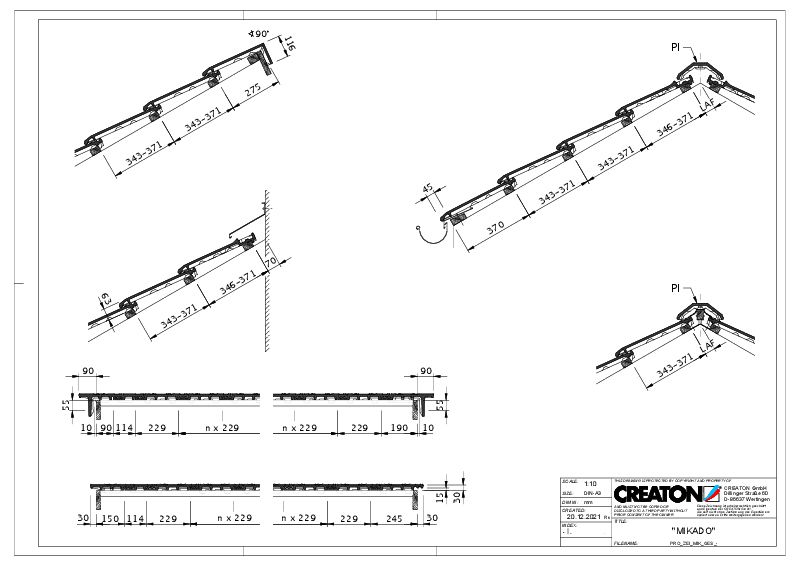

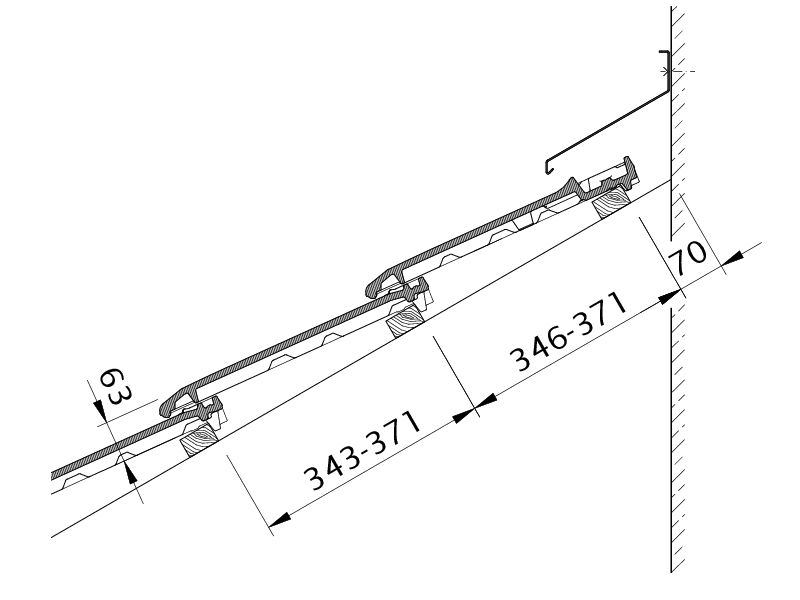

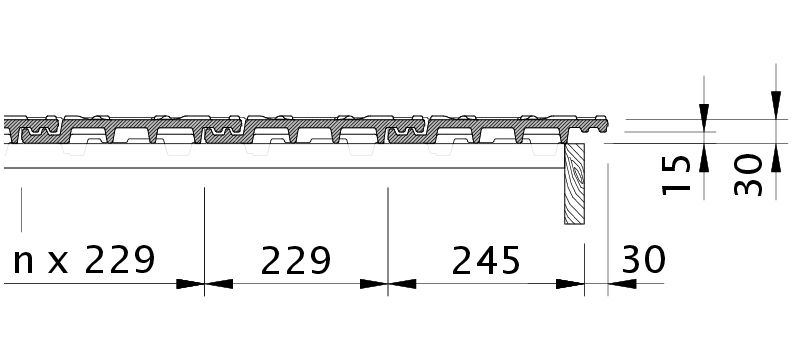

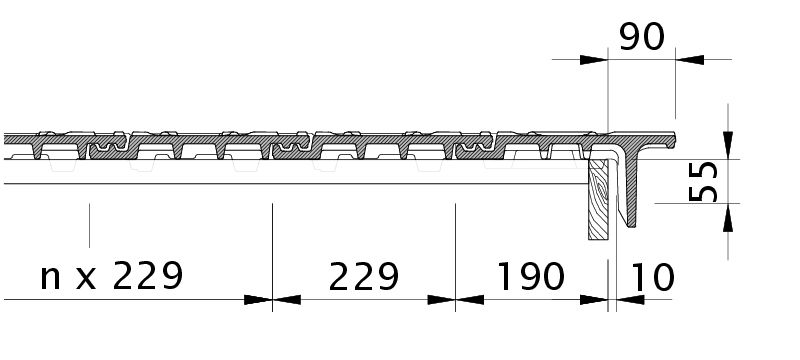

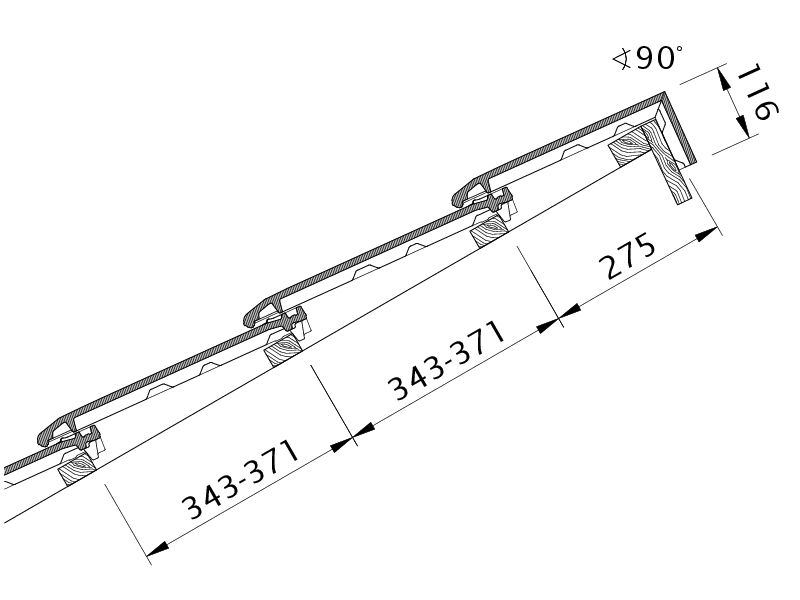

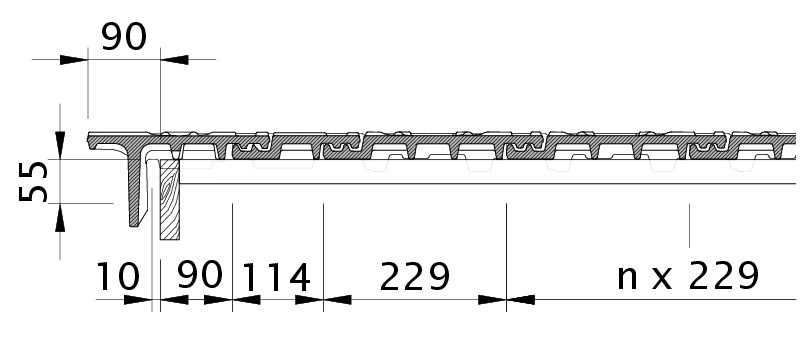

Schite tehnice

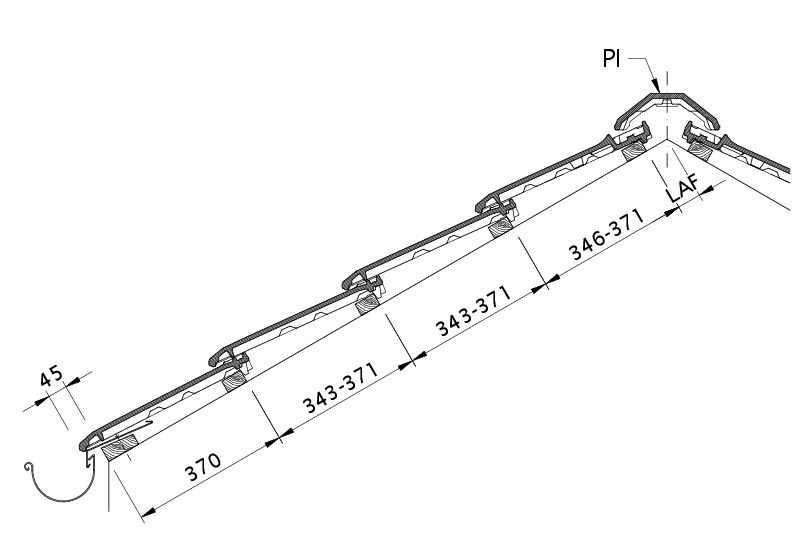

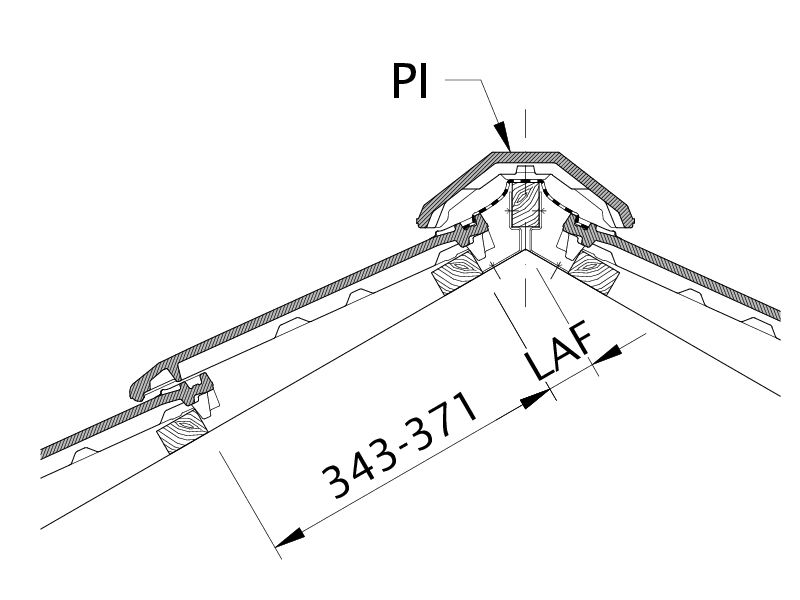

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PI 2.8 buc/m	LAF	70	70	65	60	55	50	45	40	30
PI 2.8 buc/m	FLA	95	90	80	75	70	60	60	50	55
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PI 2.8 buc/m	LAF	70	70	65	55	50	45	40	30	15
PI 2.8 buc/m	FLA	105	100	90	85	80	70	70	60	65
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PI 2.8 buc/m	LAF	65	65	60	50	45	35	30	20	5
PI 2.8 buc/m	FLA	115	110	100	95	90	85	85	75	85

Gamă de accesorii

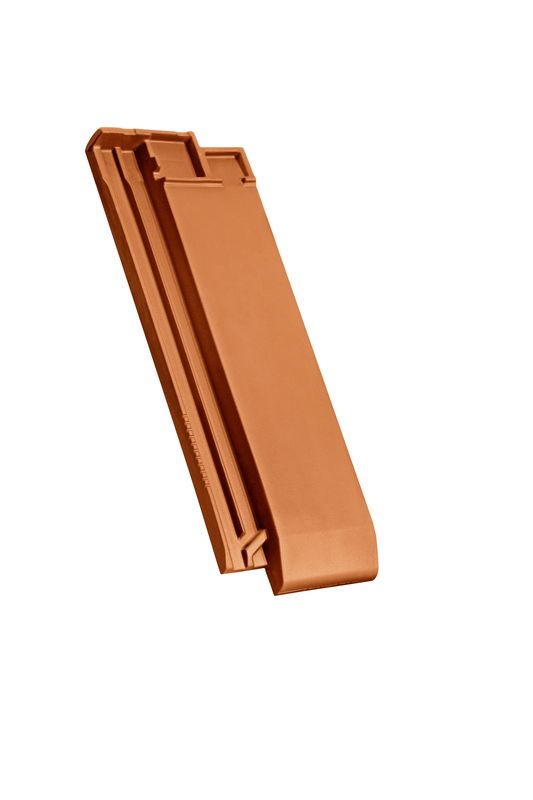

MIK Ţiglă 1/2

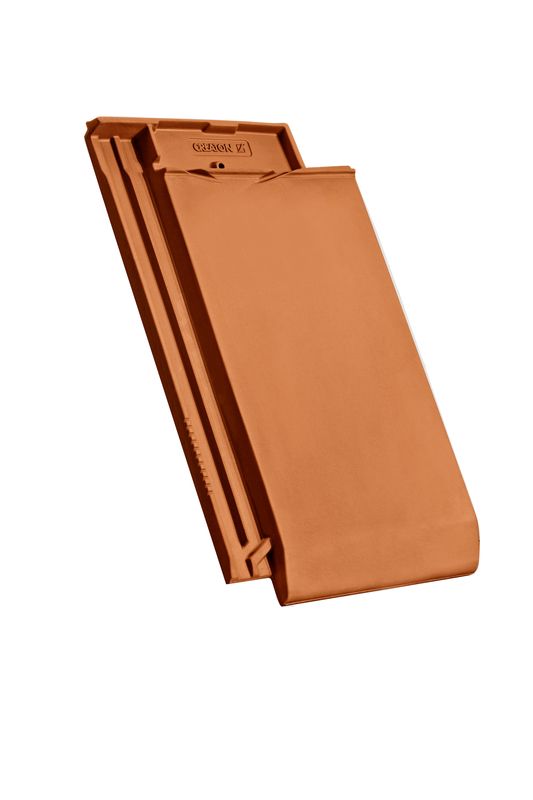

MIK Ţiglă laterală dreapta

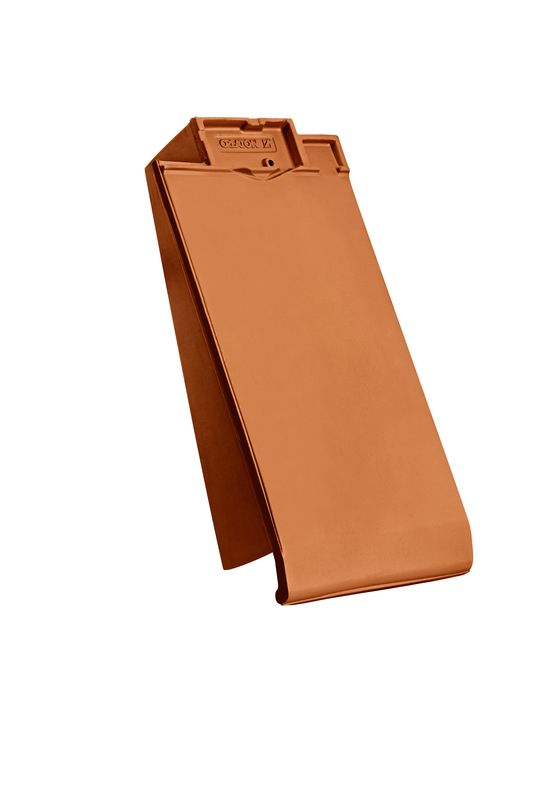

MIK Ţiglă laterală stânga

MIK Ţiglă cu proeminenţa dublă

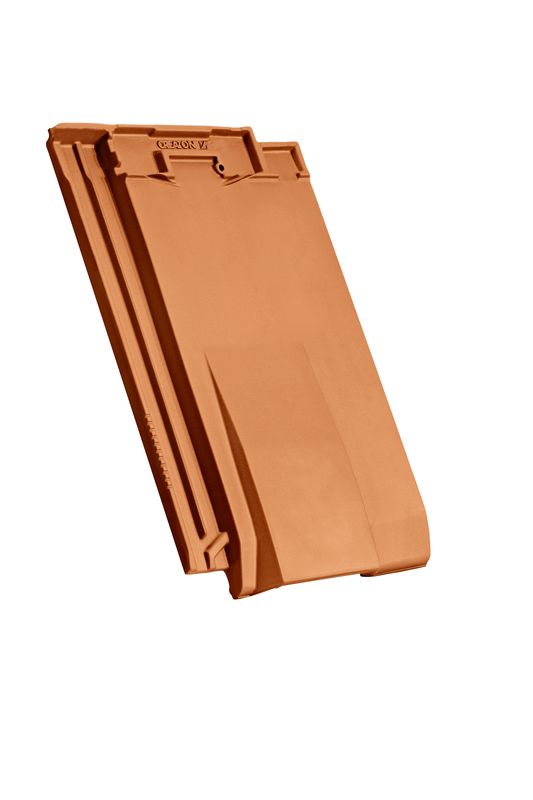

MIK Ţiglă de aerisire

GOG inceput de coama cramica cu forma speciala PF

GOG inceput de coama cramica cu forma speciala PR

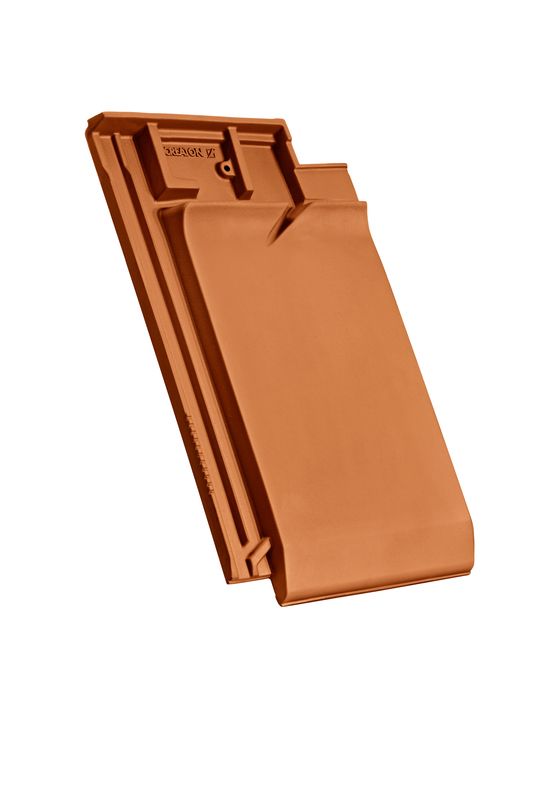

MIK Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

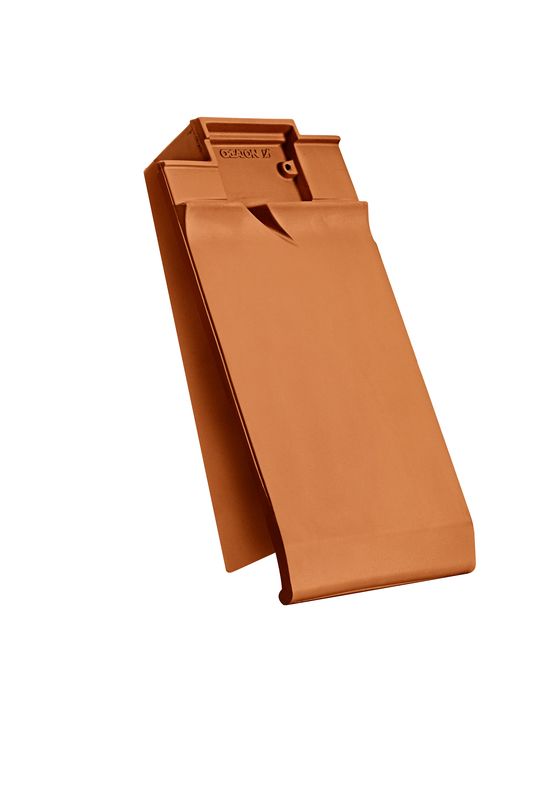

MIK Ţiglă laterală stânga de aerisire pentru conexiune la coamă

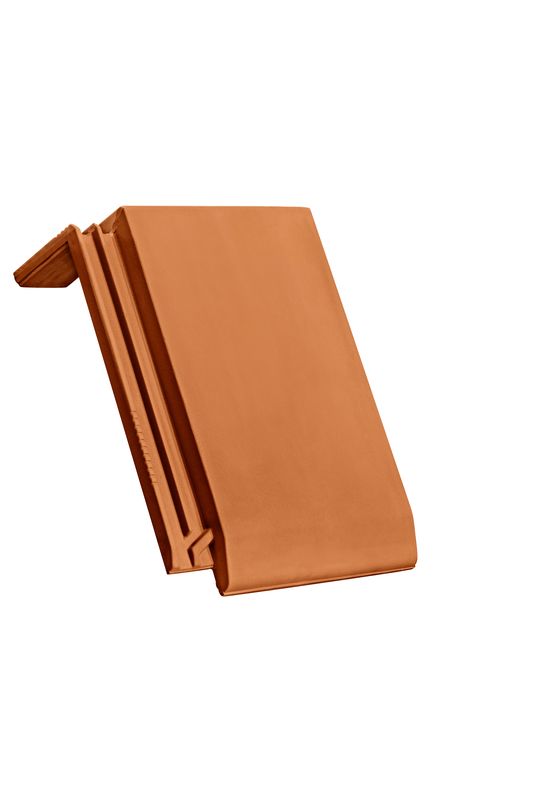

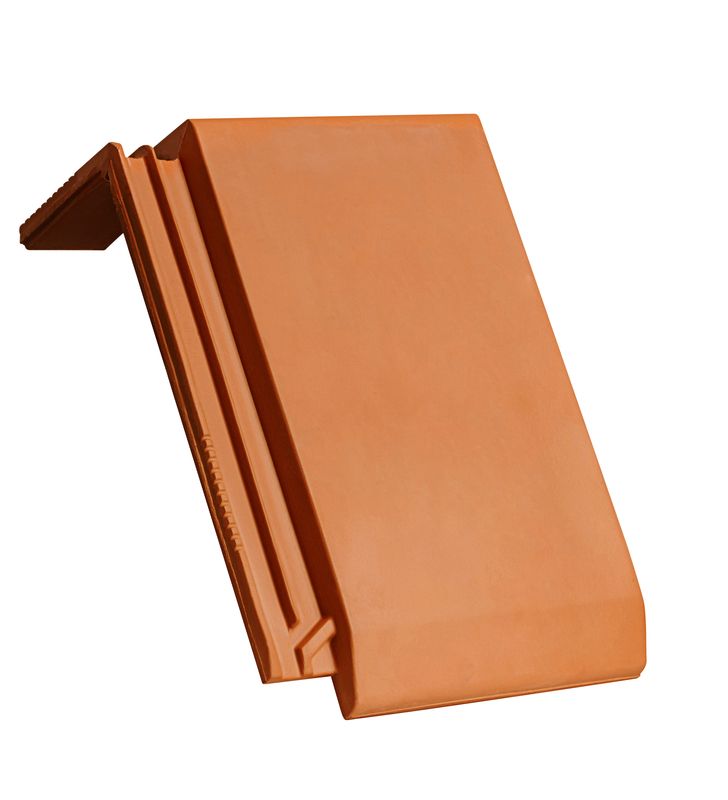

MIK Ţiglă cu versant standard

MIK Ţiglă laterală dreapta cu proeminenţa dublă, decorată, standard

MIK Ţiglă laterală stânga cu proeminenţa dublă, decorată, standard

MIK Ţiglă 1/2 de aerisire pentru conexiune la coamă

MIK Ţiglă cu versant dimensiune specială

MIK Ţiglă laterală dreapta cu proeminenţa dublă, decorată, dimensiune specială

MIK Ţiglă laterală stânga cu proeminenţa dublă, decorată, dimensiune specială

MIK Ţiglă cu versant, decorată, dimensiune specială,decorată

MIK Ţiglă laterală dreapta cu versant,decorată, dimensiune specială

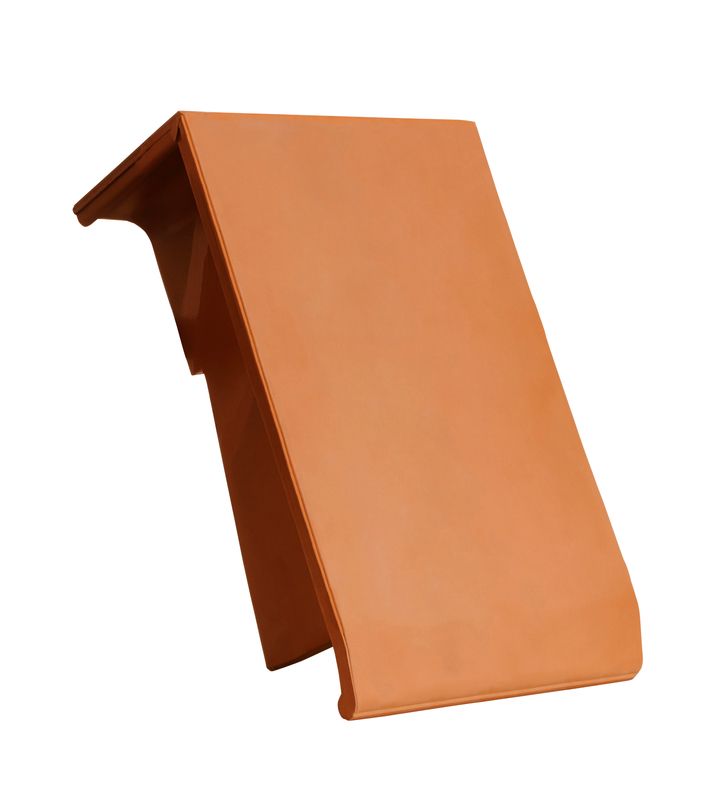

MIK Ţiglă laterală stânga cu versant,decorată, dimensiune specială

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

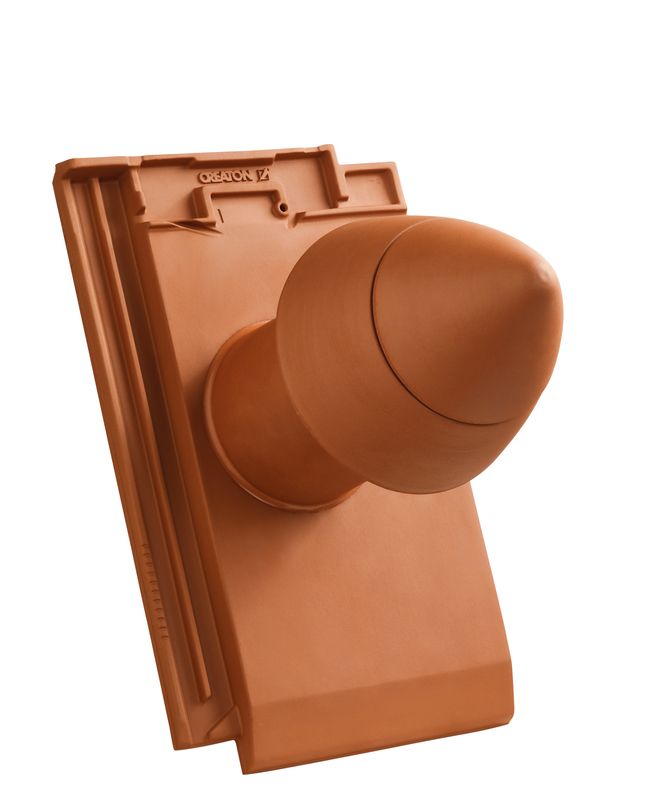

MIK Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

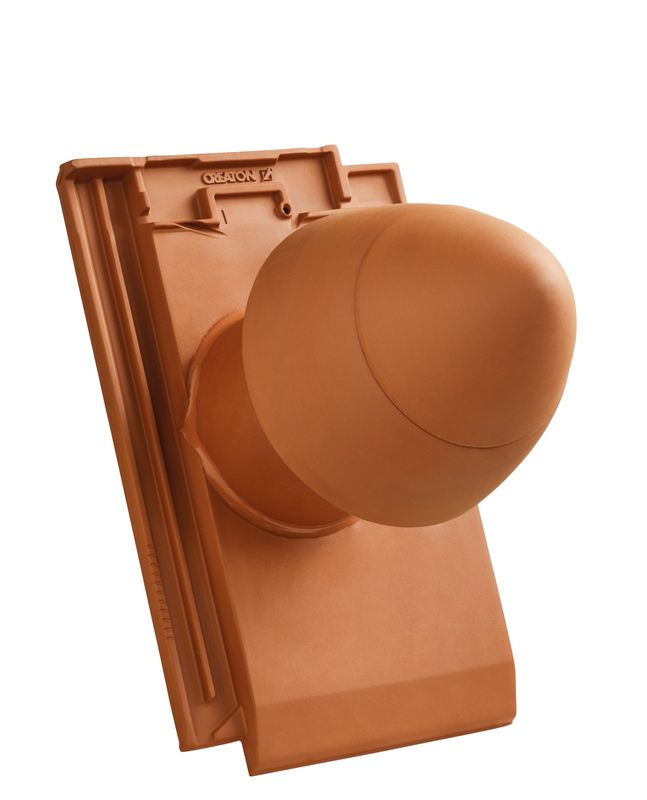

MIK Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

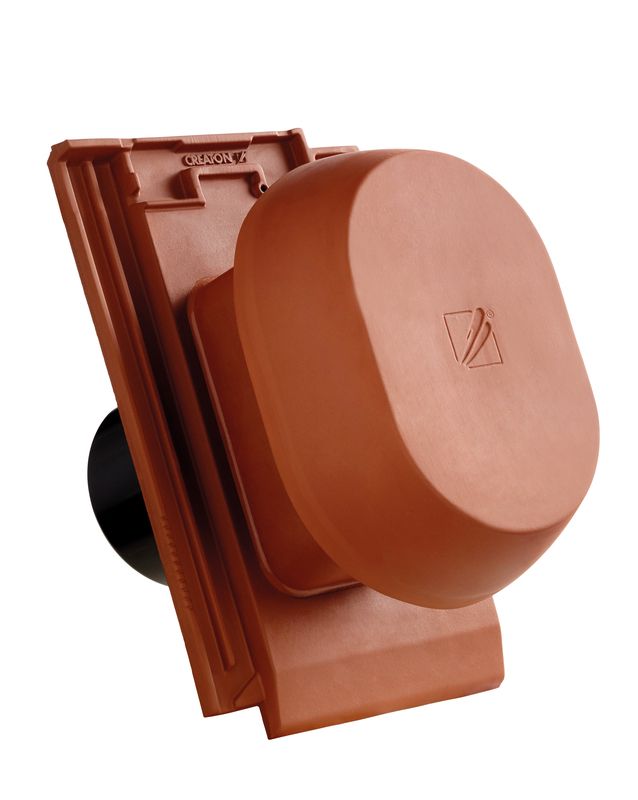

MIK Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

MIK Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

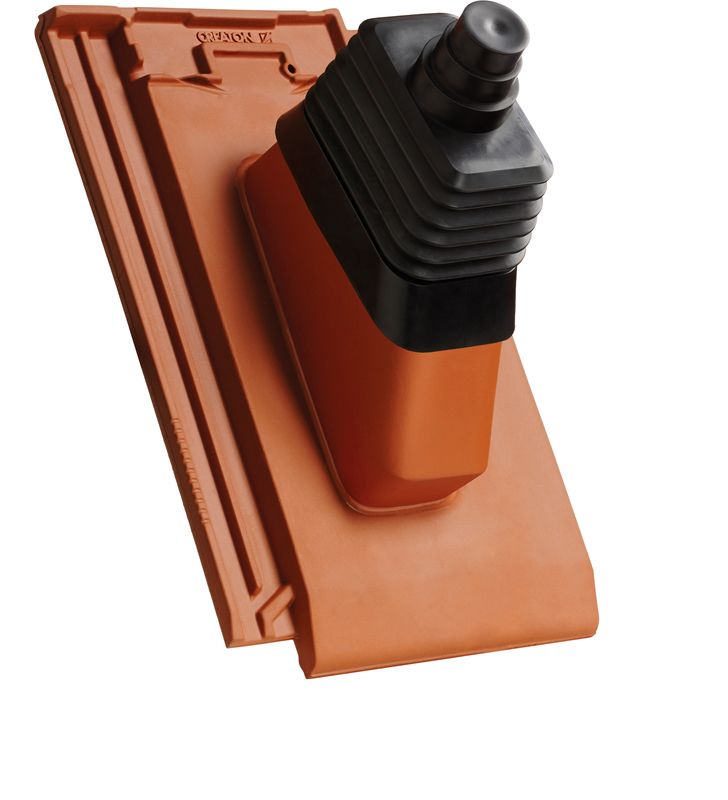

MIK Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

MIK Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

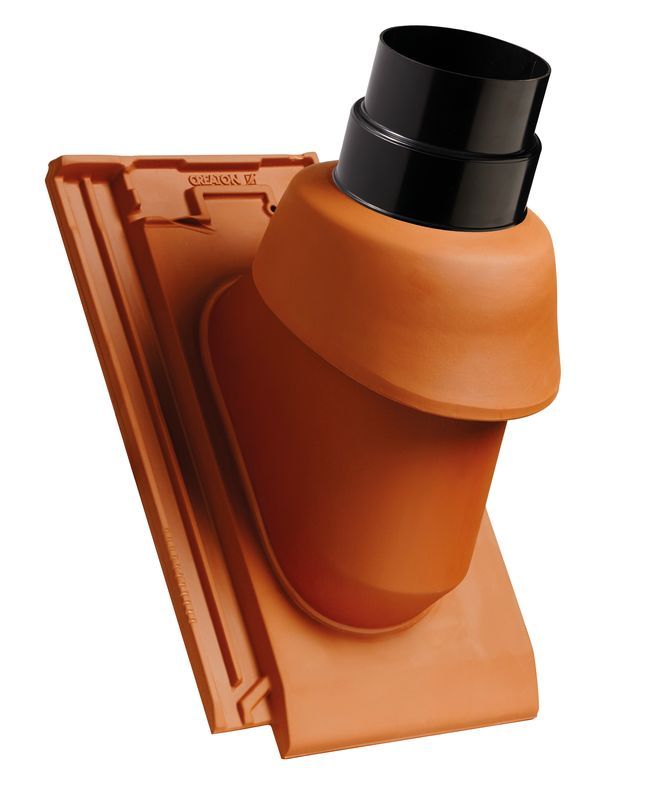

MIK Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

Accesorii universale si elemente de protectie

GUT inceput de coama cramica cu forma speciala PP

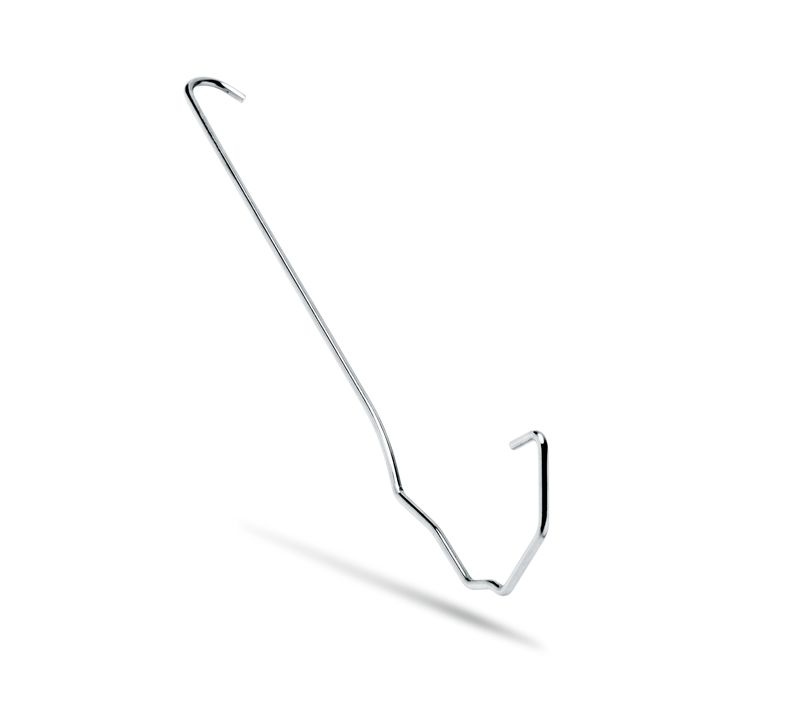

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (GRA, MAX, MIK)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (GRA, MIK)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (GRA, MAX, MIK) şi şipci 40/50 (MAX)

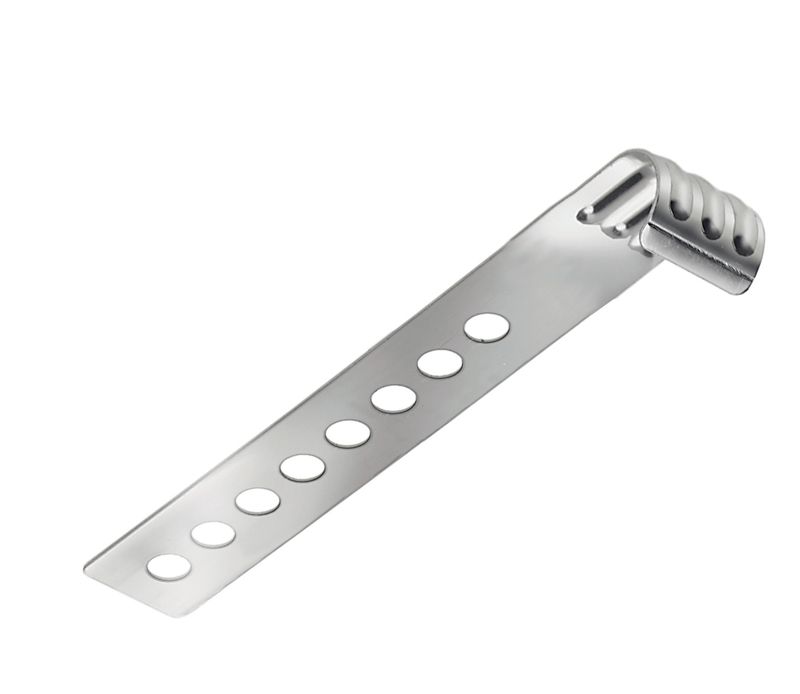

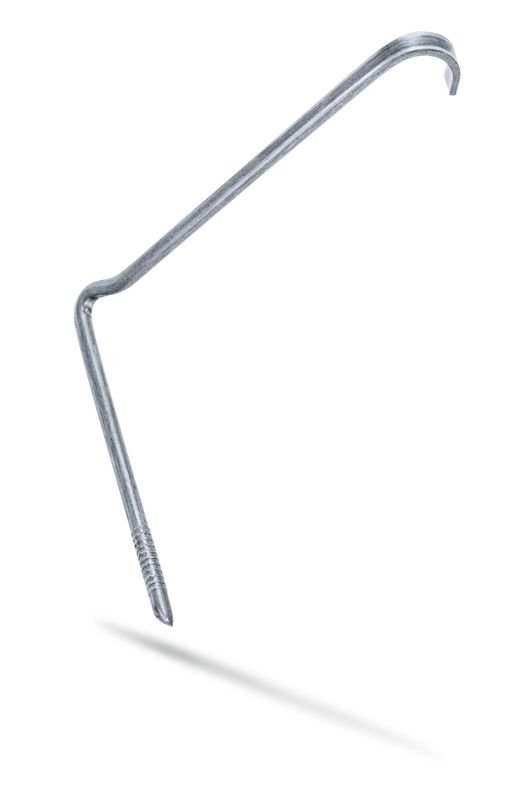

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (MIK)

Clemă din aluminiu pentru coamă PDZ

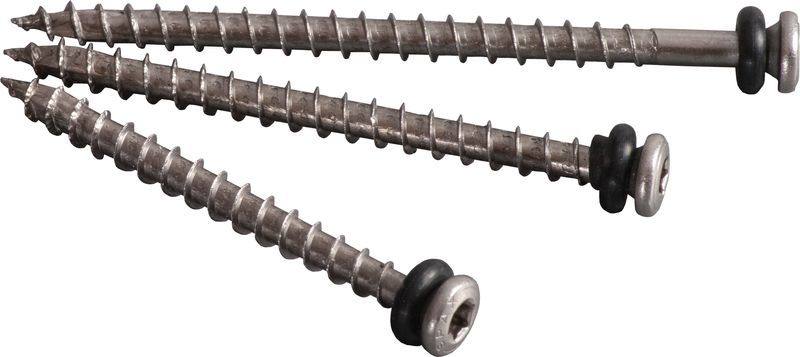

Şurub inox cu garnitură, lungime 60 mm

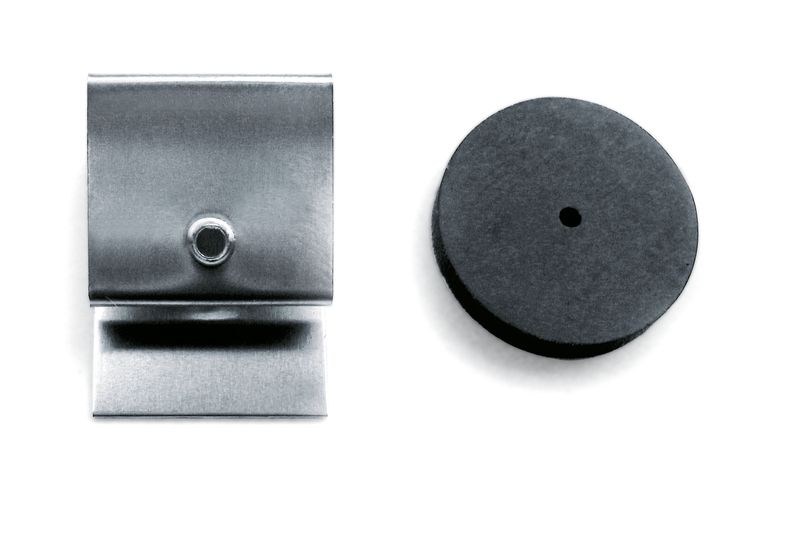

Clemă fixare pentru ţiglă debitată (inox) 10-13 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Ţigle de coamă şi ramificaţii

HÖN Ţiglă de coamă PI

HÖN Element ceramic început/final de coamă PI

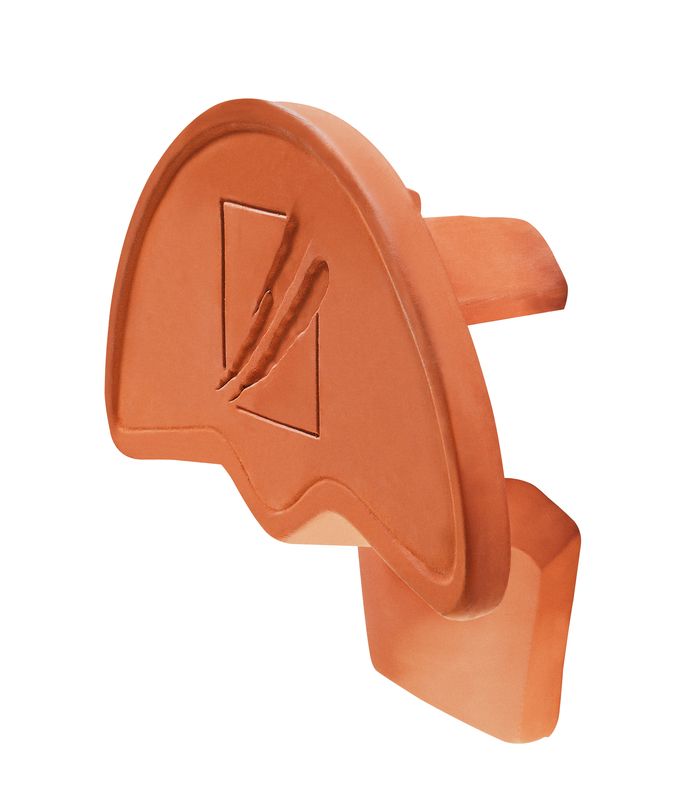

HÖN Element ceramic funcţional început/final de coamă PI

HÖN început de coamă ceramică PI

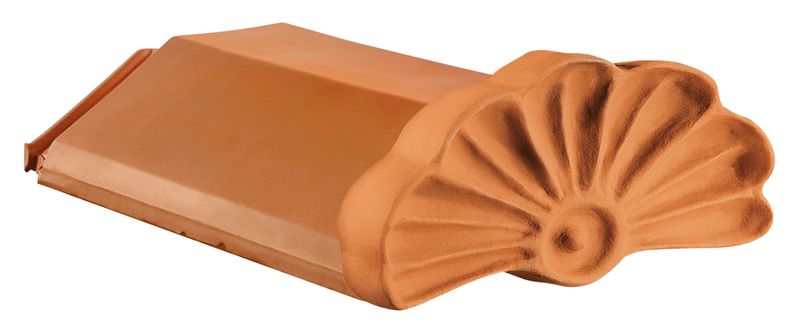

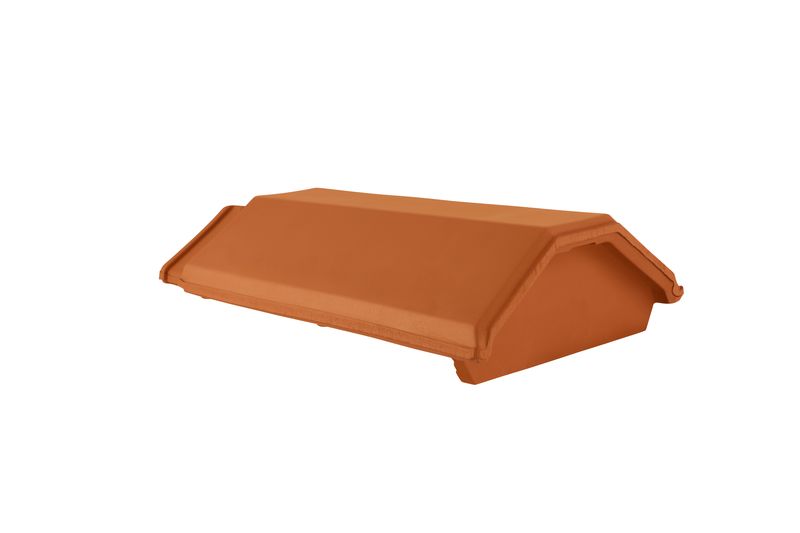

HÖN început de coamă ceramică rotund PI

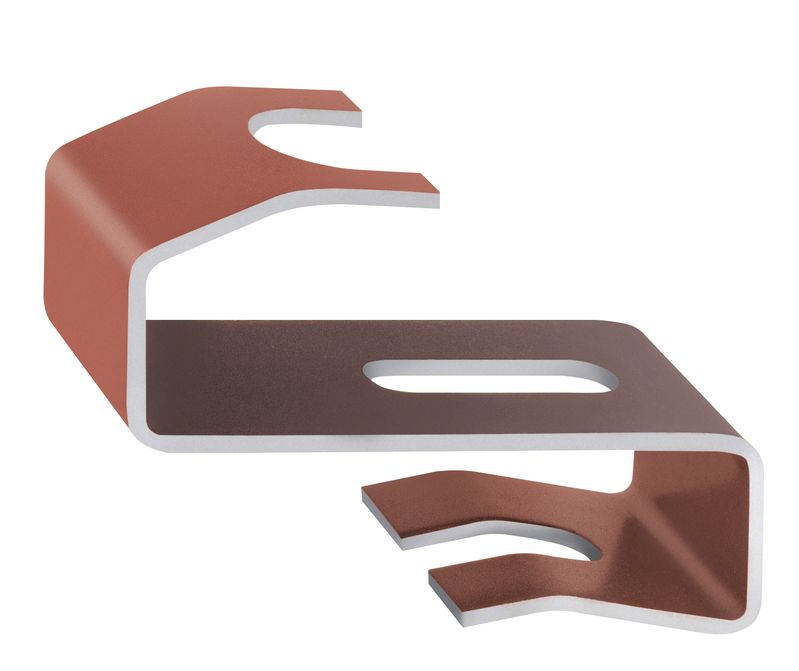

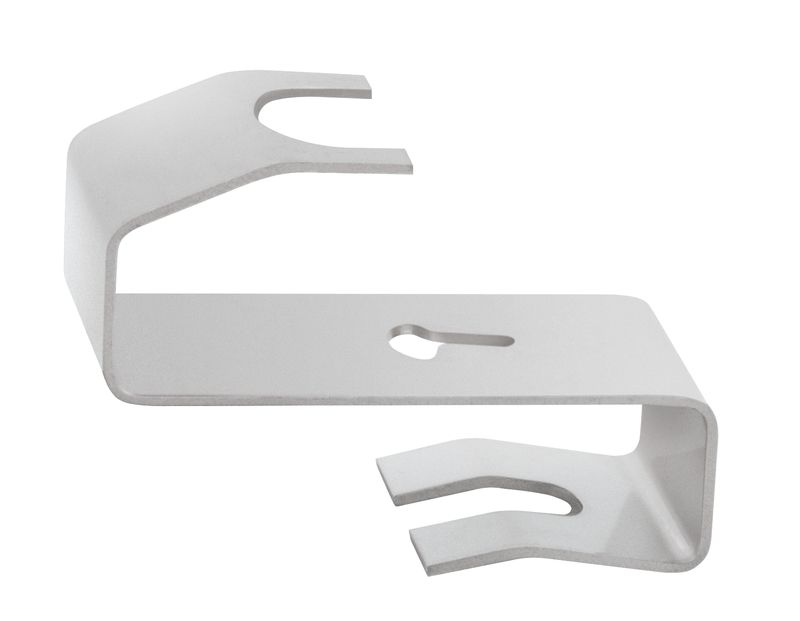

Clemă din aluminiu pentru coamă PI

FIRSTFIX clemă coamă inox PI

FIRSTFIX sârmă pentru clemă coamă G10

FIRSTFIX set clemă G10

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

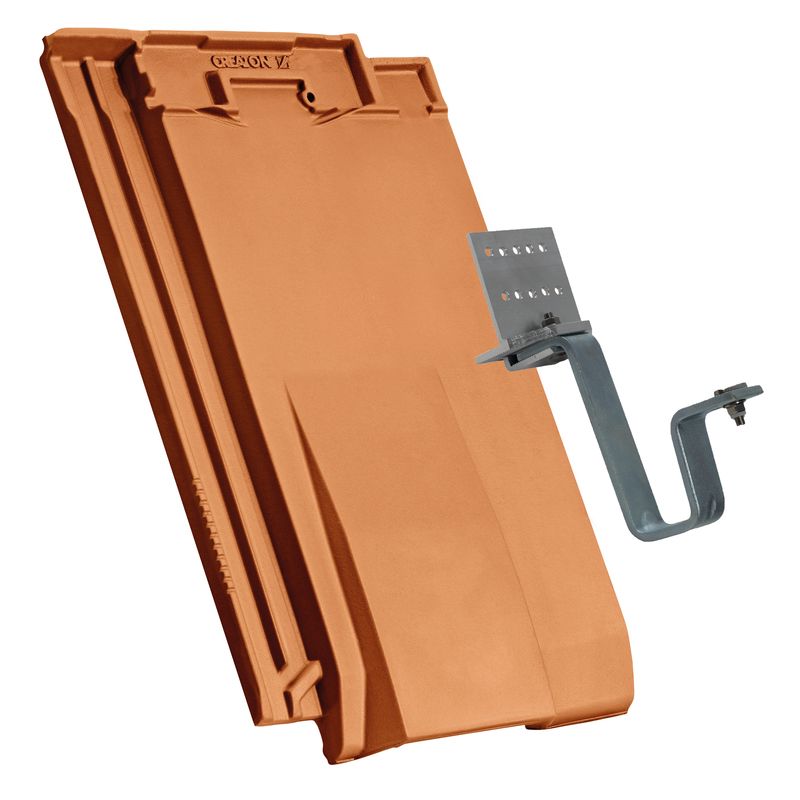

Consolă element solar

MIK Ţiglă solar pentru sipca 30 mm

MIK Ţiglă solar pentru sipca 40 mm

Treaptă individuală

Grilaj scurt

Grătar lung

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Scară acoperiş

Colier scară acoperiş

Brăţară burlan

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

MAG Cârlig de siguranţă

Descarcari

Brosuri si documente
CAD

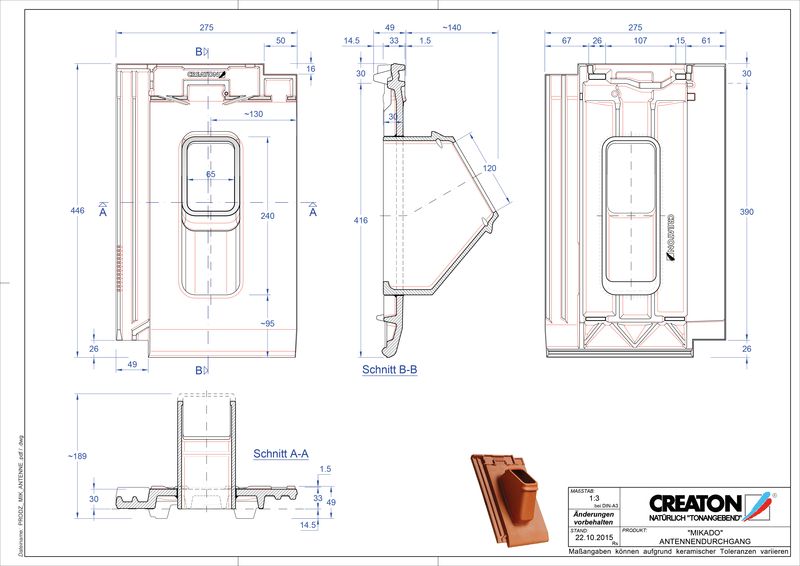

Fiser CAD produs MIKADO Antenă ANTENNE
pdf | 269 kB
dwg | 319 kB
jpeg | 76 kB

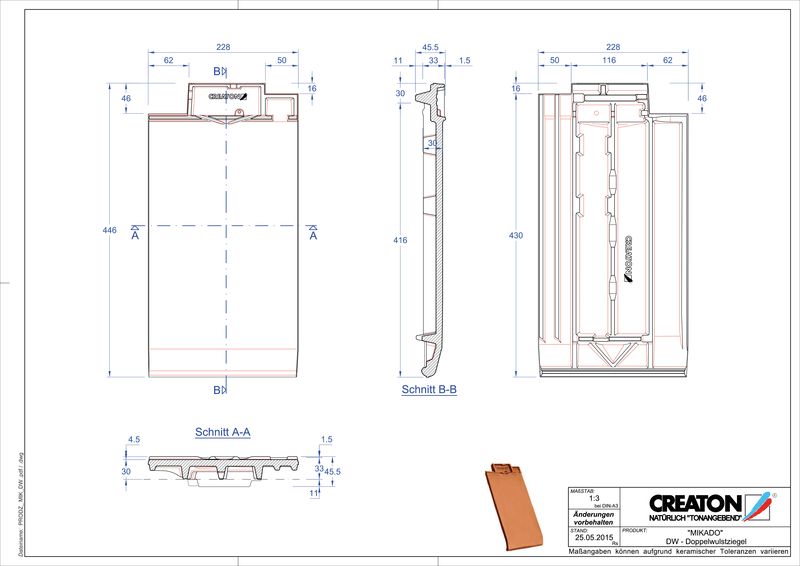

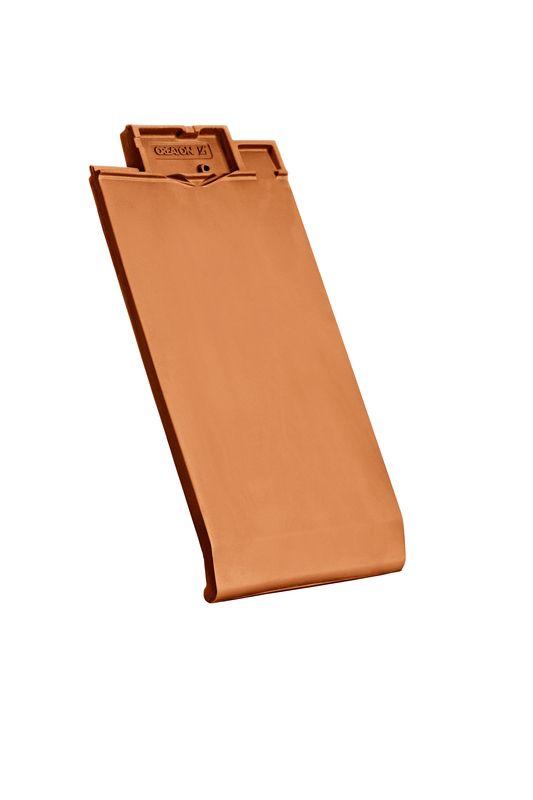

Fiser CAD produs MIKADO Ţiglă cu proeminenta dublă DWZ
pdf | 146 kB
dwg | 194 kB
jpeg | 62 kB

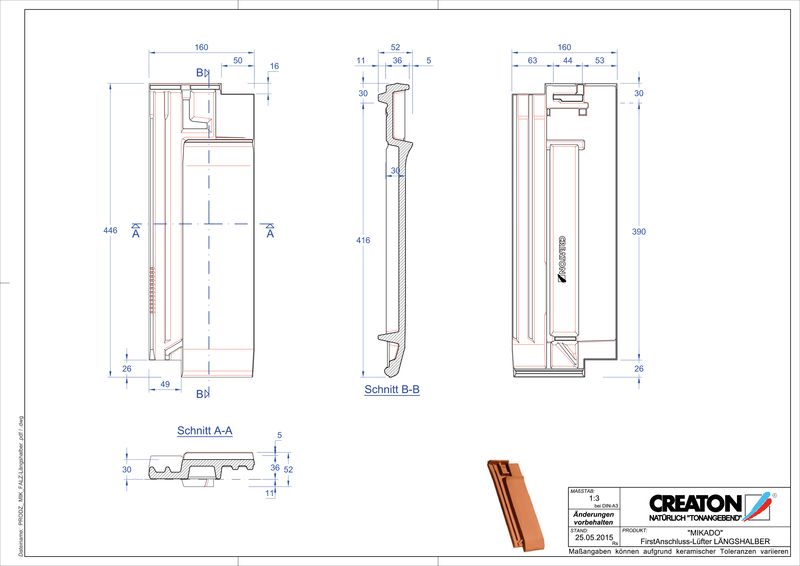

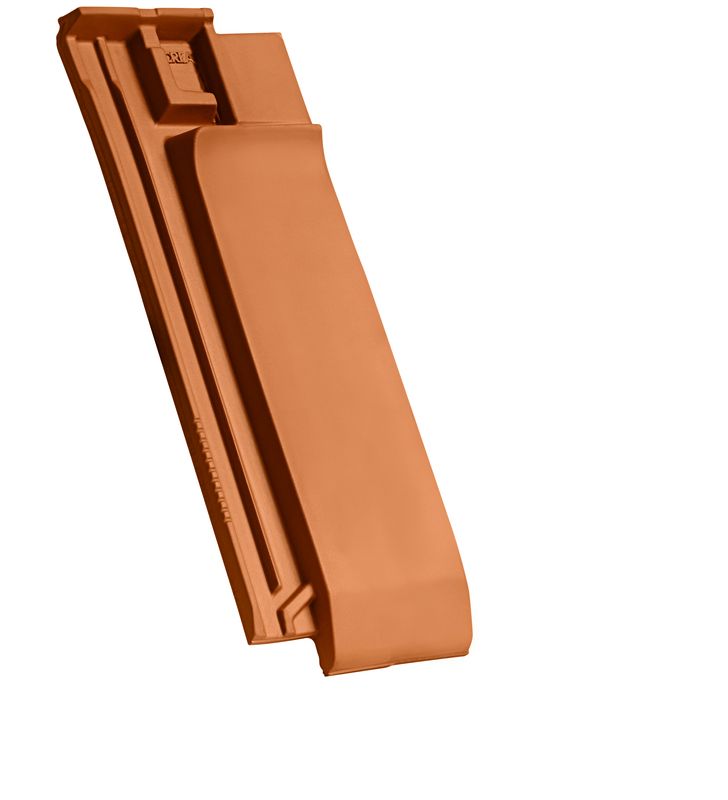

Fiser CAD produs MIKADO Ţiglă 1/2 de aerisire pentru conexiune la coama FALLH
pdf | 139 kB
dwg | 185 kB
jpeg | 59 kB

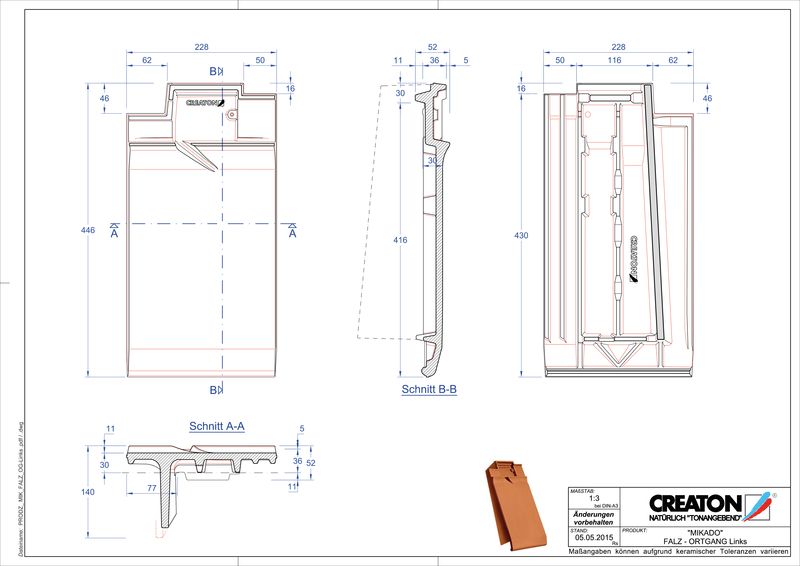

Fiser CAD produs MIKADO Ţiglă laterală de aerisire pentru conexiune la coamă stânga FALOGL
pdf | 141 kB
dwg | 193 kB
jpeg | 67 kB

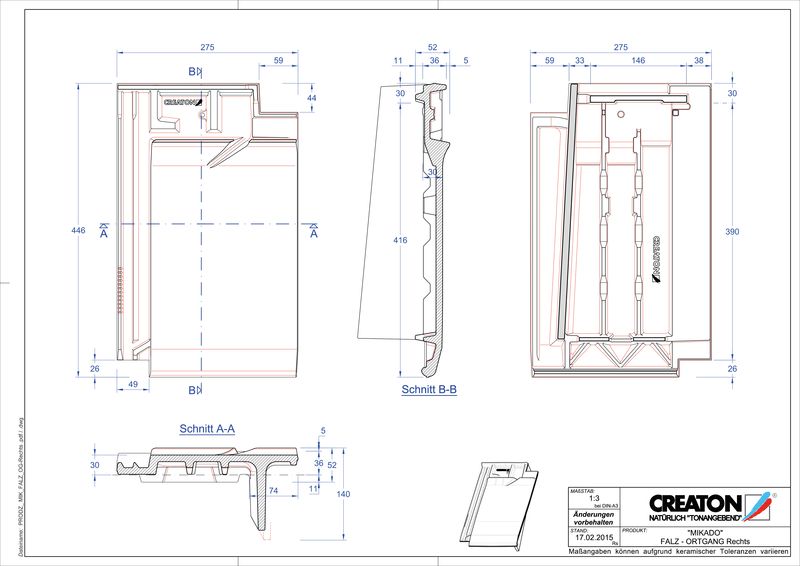

Fiser CAD produs MIKADO Ţiglă laterală de aerisire pentru conexiune la coamă dreapta FALOGR
pdf | 156 kB
dwg | 203 kB
jpeg | 71 kB

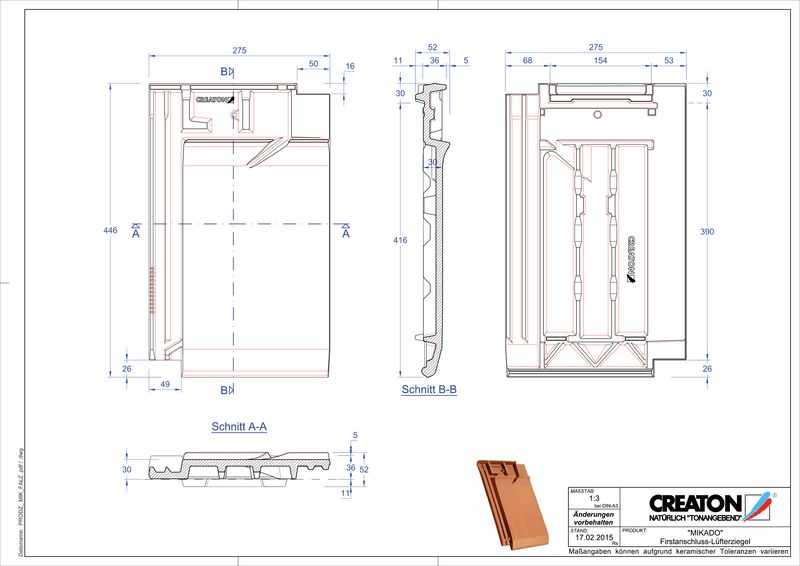

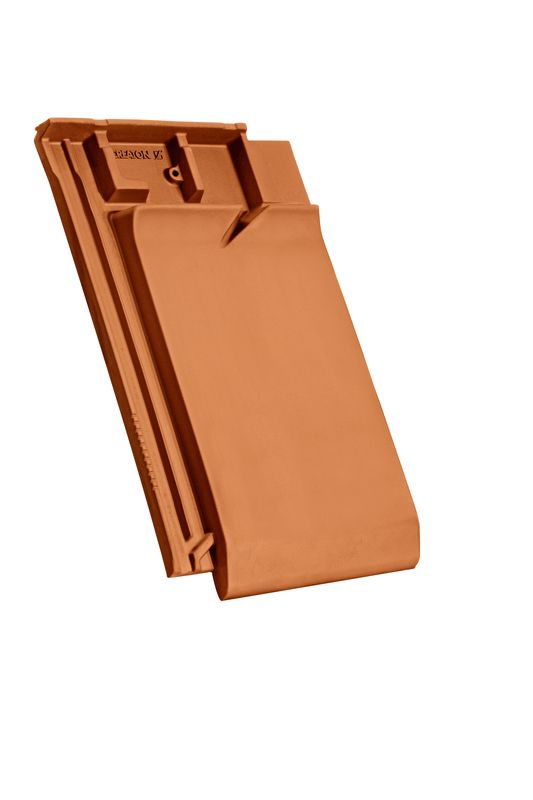

Fiser CAD produs MIKADO Ţiglă aerisire pentru conexiune la coamă FALZ
pdf | 152 kB
dwg | 204 kB
jpeg | 69 kB

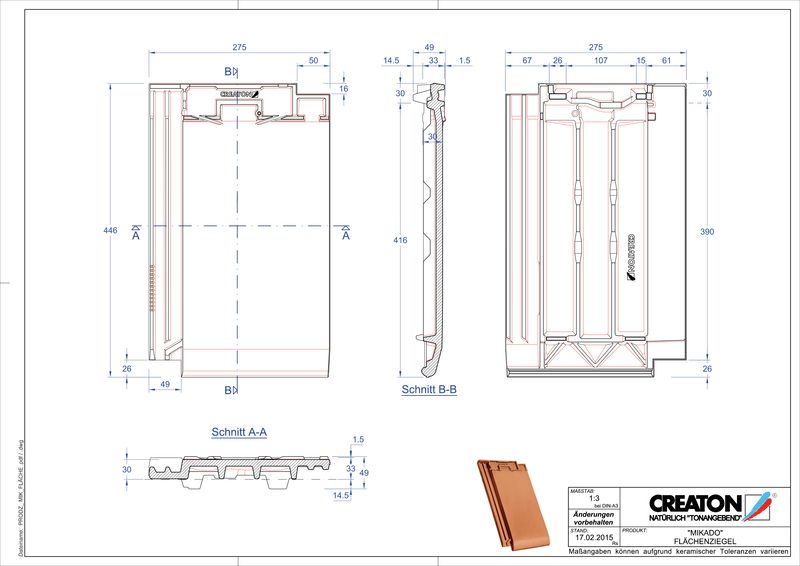

Fiser CAD produs MIKADO Ţiglă de bază FLA
pdf | 170 kB
dwg | 207 kB
jpeg | 67 kB

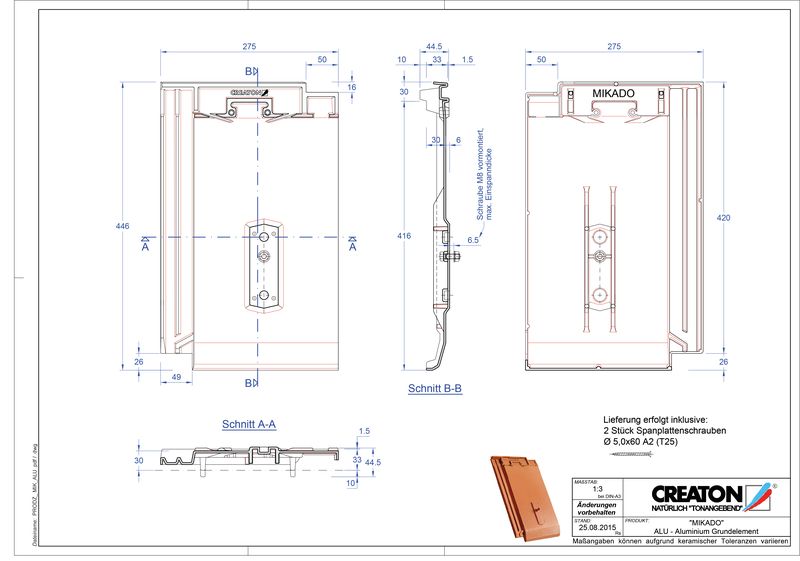

Fiser CAD produs MIKADO Element aluminiu GRUNDALU
pdf | 234 kB
dwg | 218 kB
jpeg | 65 kB

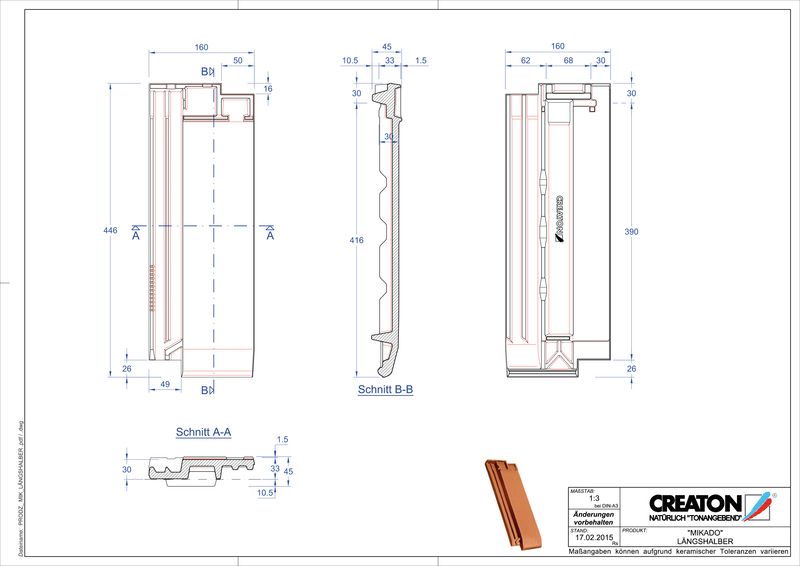

Fiser CAD produs MIKADO Ţiglă 1/2 LH
pdf | 133 kB
dwg | 186 kB
jpeg | 58 kB

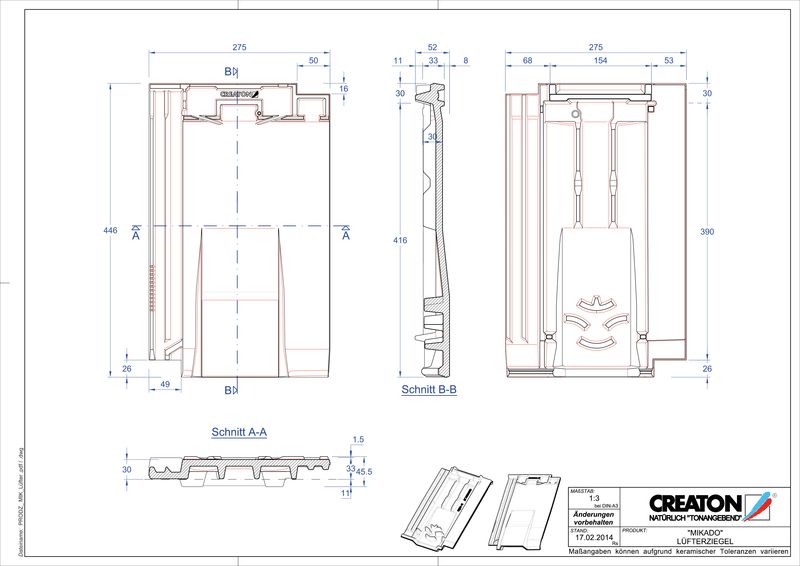

Fiser CAD produs MIKADO Ţiglă de aerisire LUEFTZ
pdf | 220 kB
dwg | 206 kB
jpeg | 70 kB

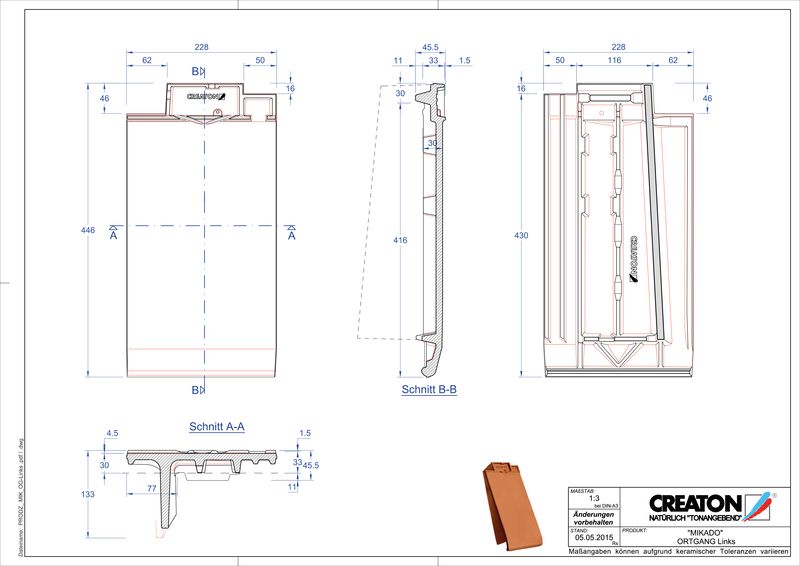

Fiser CAD produs MIKADO laterală stânga OGL
pdf | 141 kB
dwg | 188 kB
jpeg | 65 kB

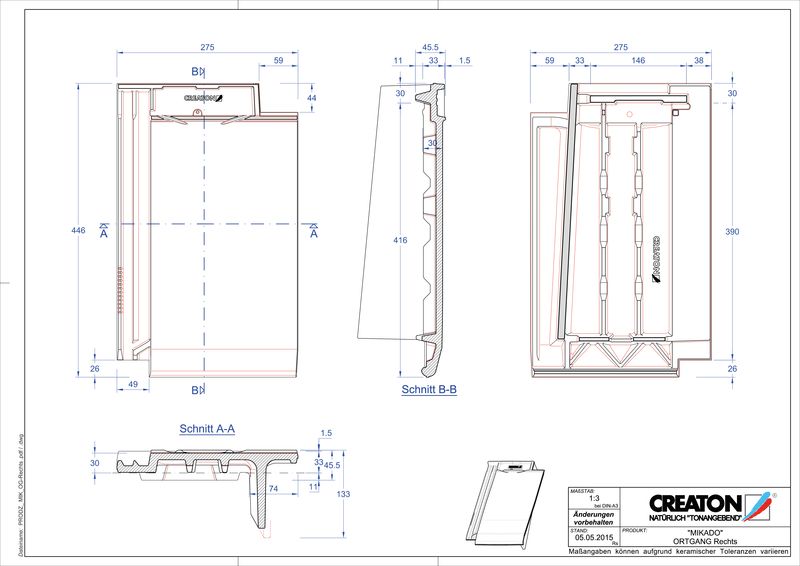

Fiser CAD produs MIKADO laterală dreapta OGR
pdf | 171 kB
dwg | 203 kB
jpeg | 69 kB

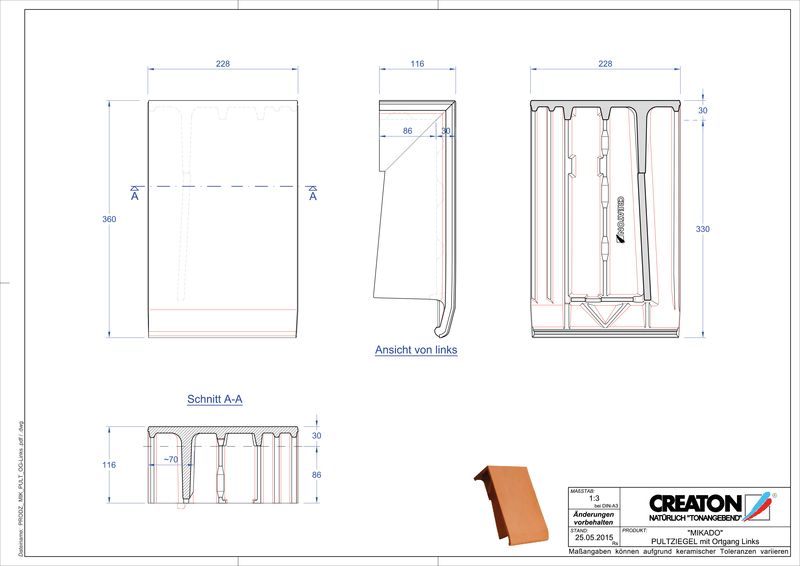

Fiser CAD produs MIKADO Ţiglă laterală stânga cu versant standard PULTOGL
pdf | 114 kB
dwg | 169 kB
jpeg | 56 kB

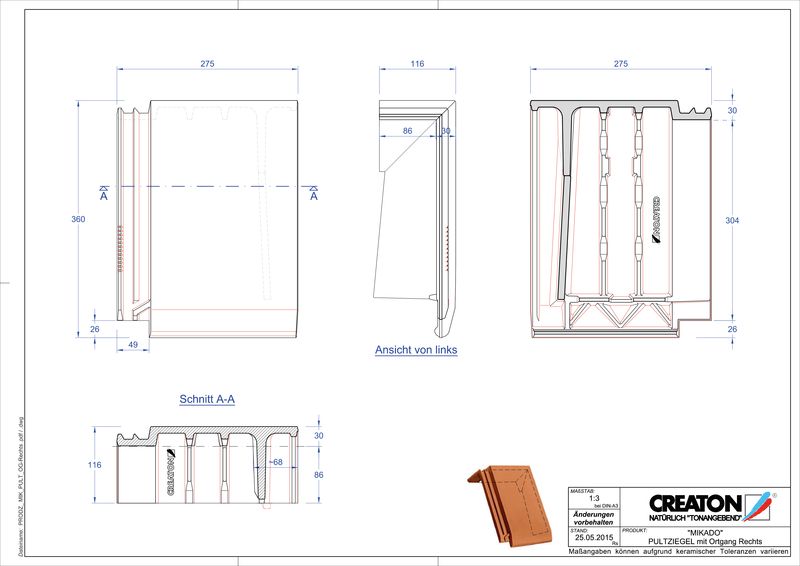

Fiser CAD produs MIKADO Ţiglă laterală dreapta cu versant standard PULTOGR
pdf | 145 kB
dwg | 186 kB
jpeg | 61 kB

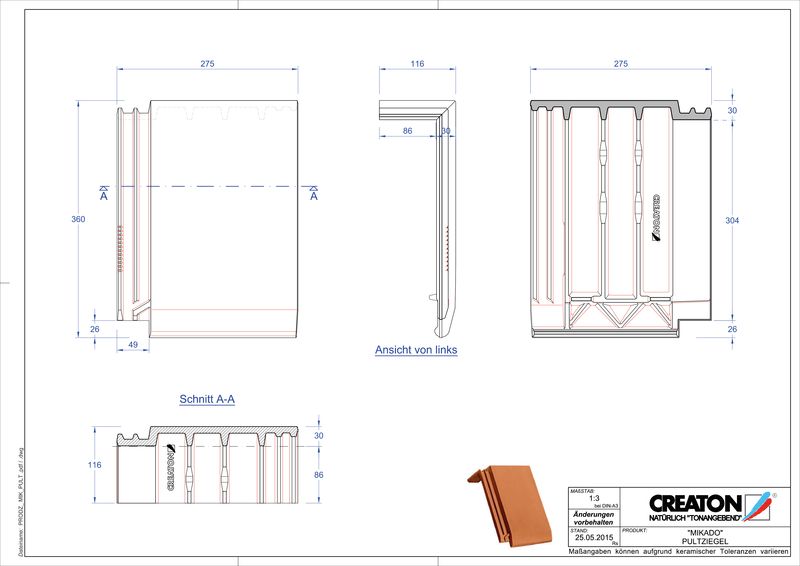

Fiser CAD produs MIKADO Ţiglă cu versant standard PULT
pdf | 132 kB
dwg | 183 kB
jpeg | 58 kB
Fiser CAD produs MIKADO Solar SOLAR
pdf | 269 kB
dwg | 227 kB
jpeg | 76 kB

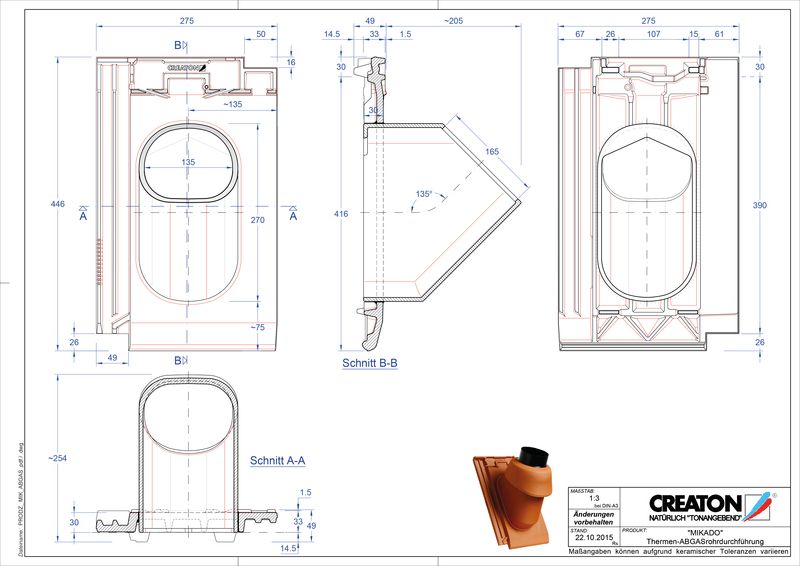

Fiser CAD produs MIKADO Termal THERME
pdf | 277 kB
dwg | 287 kB
jpeg | 80 kB

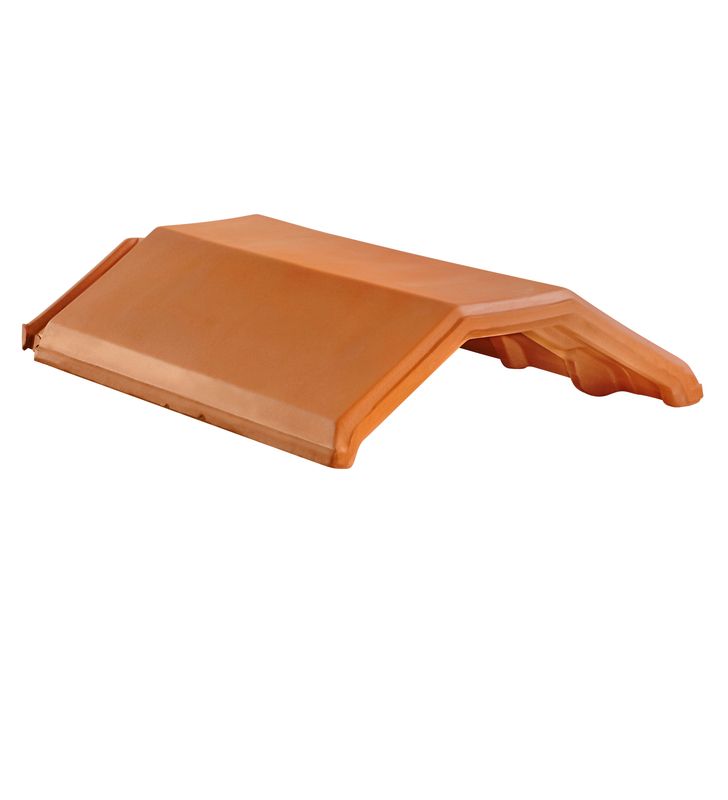

Fiser CAD produs Coamă gamă accesorii FIRST-PI
pdf | 218 kB
dwg | 115 kB
jpeg | 53 kB

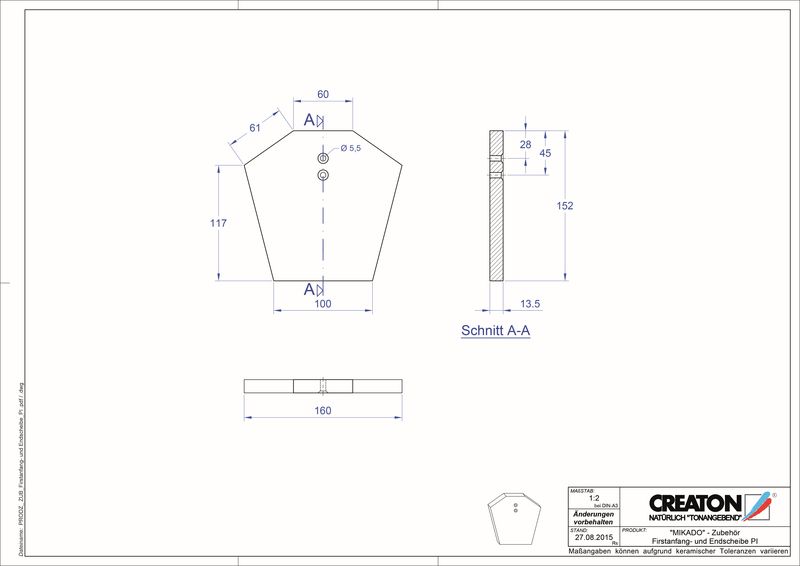

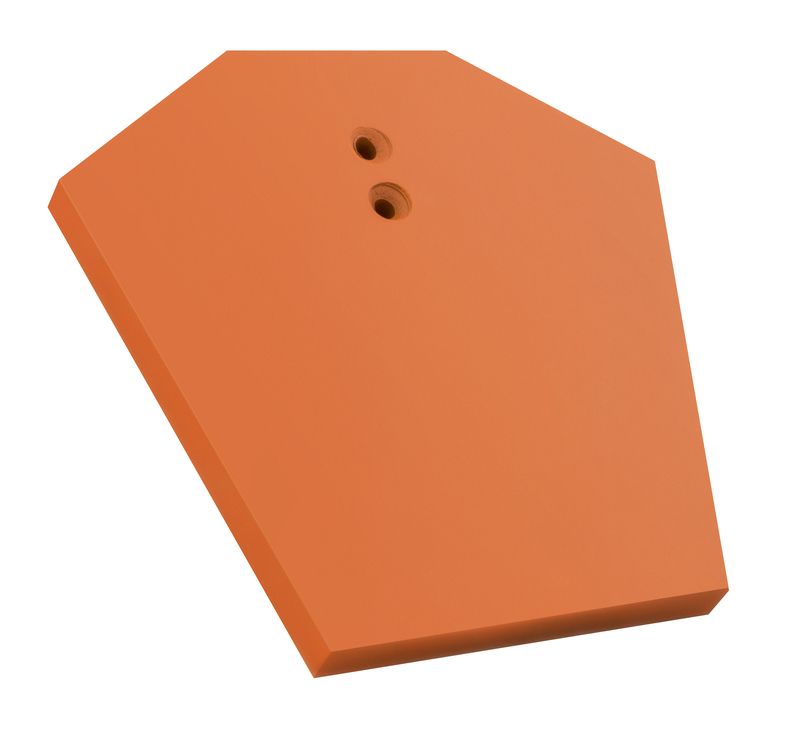

Fiser CAD produs Coamă gamă accesorii FIRSTAESCH-PI
pdf | 184 kB
dwg | 81 kB
jpeg | 33 kB
Fiser CAD produs Coamă gamă accesorii GRATA-PI
pdf | 194 kB
dwg | 131 kB
jpeg | 55 kB

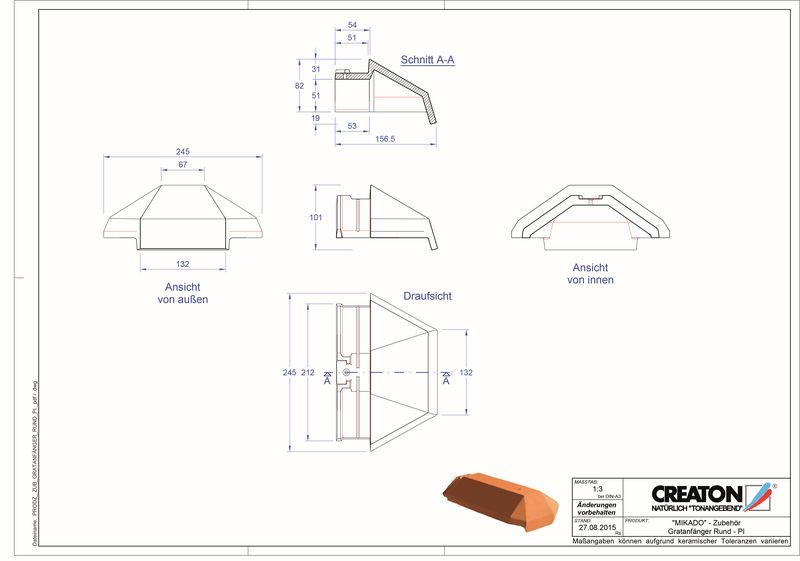

Fiser CAD produs Coamă gamă accesorii GRATA-PI-rund
pdf | 208 kB
dwg | 96 kB
jpeg | 41 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
