MELODIE

Benzi adezive pentru imbinari NKS

Accesorii sub învelitoare

Date tehnice

Mărime (aprox.)	255 x 440 mm
Lăţime de acoperire min. aprox.	208 mm
Lăţime de acoperire medie aprox.	209 mm
Lăţime de acoperire max. (aprox)	210 mm
Dist. min. şipci (aprox.)	314 mm
Lungime acoperire medie aprox.	330 mm
Dist. max. şipci (aprox.)	347 mm
Necesar min. de ţigle (aprox.)	13.7 buc/m²
Necesar mediu de ţigle (aprox.)	14.5 buc/m²
Zidărie max. aprox.	15.3 buc/m²
Greutate/unitate de produs - buc. (aprox.)	3.3 Kg/buc
greutate per m² (aprox.)	47.9 kg/m²
greutate per pallet (aprox.)	819 Kg
Buc. per mini-pack	6 bucata
Buc per palet	240 bucata

Schite tehnice

Informatii Tehnice

Desenul tehnic prezentat este doar un exemplu.
Conform Asociației Centrale a Comerțului German de Acoperișuri (ZVDH) pentru tiglele laterale , distanța dintre marginea interioară și marginea exterioară a peretelui trebuie să fie de cel puțin 1 cm.
Normele și standardele naționale actuale se aplică executării lucrărilor de acoperișuri. Acestea variază de la o țară la alta (de exemplu, Regulile ZVDH, Standardele austriece) și trebuie luate în considerare în timpul executării. Ca informații ale producătorului, informațiile specifice CREATON despre execuția sub acoperișului sunt, de asemenea, aplicabile și sunt complementare acestora.
Please consider the sample letter for the standard CREATON roof pitches.

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 buc/m	LAF	50	50	45	40	30	20	15	15	15	10	10
PMoN 2.8 buc/m	FLA	115	115	105	100	95	90	80	75	75	70	70
PZ 2.5 buc/m	LAF	65	65	65	60	60	60	50	50	45	40	40
PZ 2.5 buc/m	FLA	110	110	105	100	90	85	80	70	65	60	50
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 buc/m	LAF	50	50	45	35	25	15	10	10	10
PMoN 2.8 buc/m	FLA	125	125	115	110	105	100	90	85	80
PZ 2.5 buc/m	LAF	65	65	65	55	55	55	45	40	30	25	25
PZ 2.5 buc/m	FLA	120	120	115	110	100	95	90	80	75	70	60
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 buc/m	LAF	45	45	40	30	20	5	0
PMoN 2.8 buc/m	FLA	135	135	125	120	115	115	105
PZ 2.5 buc/m	LAF	60	60	60	50	50	45	35	30	20	15	10
PZ 2.5 buc/m	FLA	130	130	125	120	110	110	105	95	95	90	90

Gamă de accesorii

MEL Ţiglă laterală dreapta

Banda adeziva pentru perforații cuie NDS

Mastic etansare perforații cuie NDM

Soluție lipire QSM

Sticla cu pensula pentru soluția QSM

Pistol cu jet de aer cald pentru QUATTRO

WER Ţiglă cu versant PDZ

WER Element început/final de coamă PDZ

Clemă din aluminiu pentru coamă PI

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

MEL Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

MEL Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

MEL Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

MEL Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

Fereastră izolatoare termic pentru ieşire pe acoperiş 55 x 78 cm

Fereastră izolatoare termic pentru ieşire pe acoperiş 54 x 85 cm

Clemă coamă aluminiu G10

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

FIRSTFIX clemă coamă inox G10

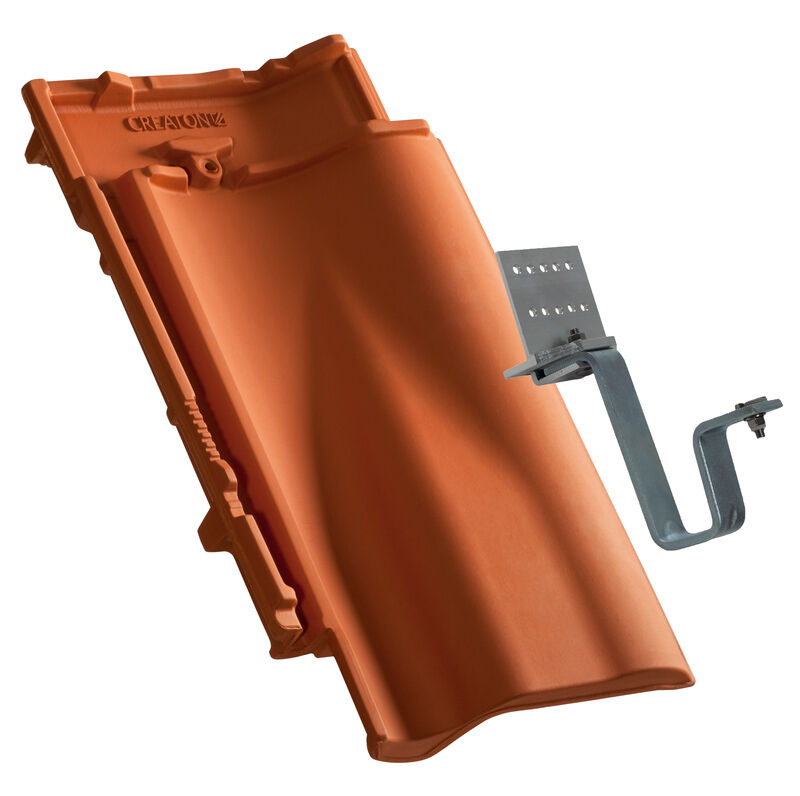

Consolă element solar

MEL Ţiglă solar pentru sipca 30 mm

MEL Ţiglă solar pentru sipca 40 mm

Treaptă individuală

Grilaj scurt

Grătar lung

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Scară acoperiş

Colier scară acoperiş

Brăţară burlan

MAG Cârlig de siguranţă

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Accesorii universale si elemente de protectie

FIRSTFIX sârmă pentru clemă coamă G10

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (MEL, VIS)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (MEL) şi şipci 40/50 (BAL, PRE)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (HER, MZ3, ELE, RAP, MEL)

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (RAP, MEL, GAL)

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 50 mm

Clemă fixare pentru ţiglă debitată (inox) 13-17 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Ţigle de coamă şi ramificaţii

WER Ţiglă de coamă PMoN

WER Ţiglă de coamă PZ

WER Element ceramic început/final de coamă PMoN

WER Element ceramic început/final de coamă PZ

Gama de coame

WER început de coamă ceramică PMoN

WER început de coamă ceramică PZ

AMBIENTE Ţiglă de bază format hexagonal, finisaj manual

WER început de coamă ceramică PZ

Clemă din aluminiu pentru coamă PZ

FIRSTFIX clemă coamă inox PMoN

FIRSTFIX clemă coamă inox PZ

WER început de coamă ceramică PMoN

WER Element ceramic început/final de coamă PMoN

WER Ramificaţie în 3 axe PRU

WER Ramificaţie în 4 axe PRU

Clemă din aluminiu pentru coamă PMoN

FIRSTFIX sârmă pentru clemă coamă G10

FIRSTFIX set clemă G10

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Descarcari

Brosuri si documente
CAD
Fiser CAD produs MELODIE Antenă ANTENNE
pdf | 60 kB
dwg | 102 kB
jpeg | 49 kB
Fiser CAD produs MELODIE Ţiglă cu proeminenta dublă DWZ
pdf | 60 kB
dwg | 60 kB
jpeg | 48 kB
Fiser CAD produs MELODIE Ţiglă cu proeminenţă pentru aerisire coamă FALDWZ
pdf | 64 kB
dwg | 94 kB
jpeg | 49 kB
Fiser CAD produs MELODIE Ţiglă laterală de aerisire pentru conexiune la coamă stânga FALOGL
pdf | 61 kB
dwg | 92 kB
jpeg | 48 kB
Fiser CAD produs MELODIE Ţiglă aerisire pentru conexiune la coamă FALZ
pdf | 64 kB
dwg | 102 kB
jpeg | 50 kB
Fiser CAD produs MELODIE Ţiglă de bază FLA
pdf | 68 kB
dwg | 122 kB
jpeg | 64 kB

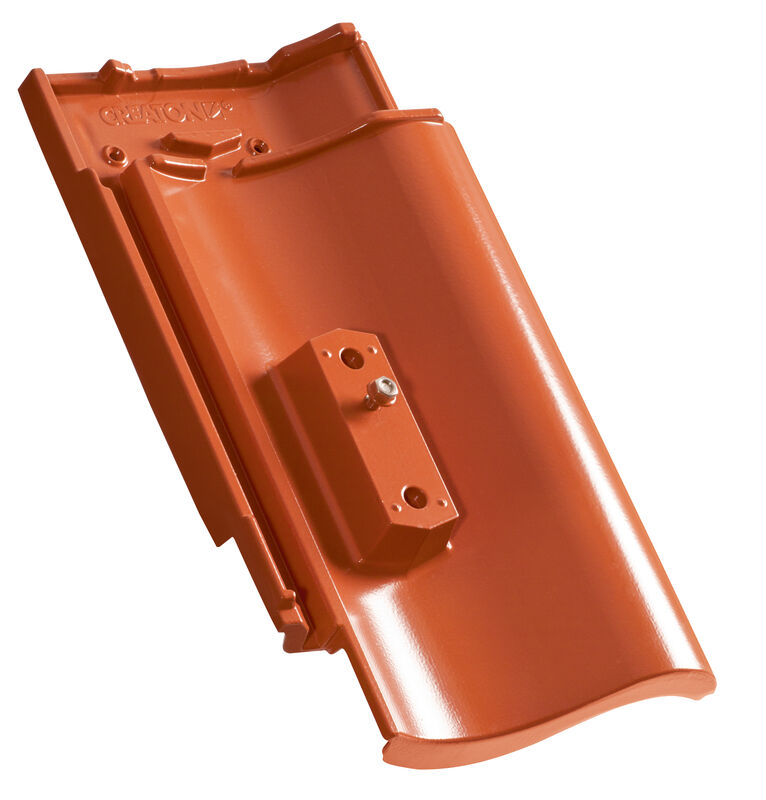

Fiser CAD produs MELODIE Element aluminiu GRUNDALU
