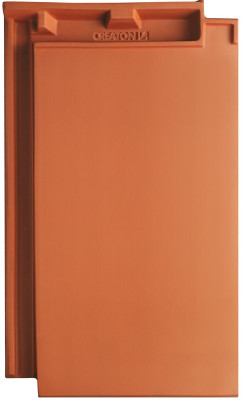

DOMINO

Țigla netedă cu linii.

  • Spațiu mare de deplasare de 12 mm per țiglă
  • Materiile prime de primă clasă permit o omogenitate sporită, comportament scăzut de contracție, iar conținutul ridicat de oxid de fier oferă culori naturale cu strălucire intensă
  • Pronunțare deosebit de puternică a adâncimii în cazul fălțuirii verticale
  • Conform ZVDH (Asociația centrală germană a montatorilor de acoperișuri), poate fi montată în cazul clădirilor subordonate, în acoperire îmbinată la o înclinare a acoperișului începând cu 25° fără măsuri suplimentare
  • DOMINO este fălțuit o dată pe verticală. Și încă cum! Pronunțarea deosebit de puternică a adâncimii oferă o evacuare optimă a apei și în caz de rafale masive de vânt. Suprapunerea în trepte protejează în mod fiabil împotriva pătrunderii apei și murdăriei
roşu natur
roşu natur
NUANCE roşu cupru angoba
NUANCE roşu cupru angoba
NUANCE roşu vin angoba
NUANCE roşu vin angoba
NUANCE gri angoba
NUANCE gri angoba
NUANCE ardezie angoba
NUANCE ardezie angoba
NUANCE negru mat angoba
NUANCE negru mat angoba
FINESSE adezie smălţuit
FINESSE adezie smălţuit
FINESSE negru smălţuit
FINESSE negru smălţuit

Date tehnice

Mărime (aprox.)257 x 436 mm
Lăţime de acoperire min. aprox.224 mm
Lăţime de acoperire medie aprox.225 mm
Lăţime de acoperire max. (aprox)226 mm
Dist. min. şipci (aprox.)343 mm
Lungime acoperire medie aprox.348 mm
Dist. max. şipci (aprox.)354 mm
Necesar min. de ţigle (aprox.)12.4 buc/m²
Necesar mediu de ţigle (aprox.)12.7 buc/m²
Zidărie max. aprox.13.1 buc/m²
Greutate/unitate de produs - buc. (aprox.)4.2 Kg/buc
greutate per m² (aprox.)53.3 kg/m²
greutate per pallet (aprox.)1033 Kg
Buc. per mini-pack4 bucata
Buc per palet240 bucata

Schite tehnice

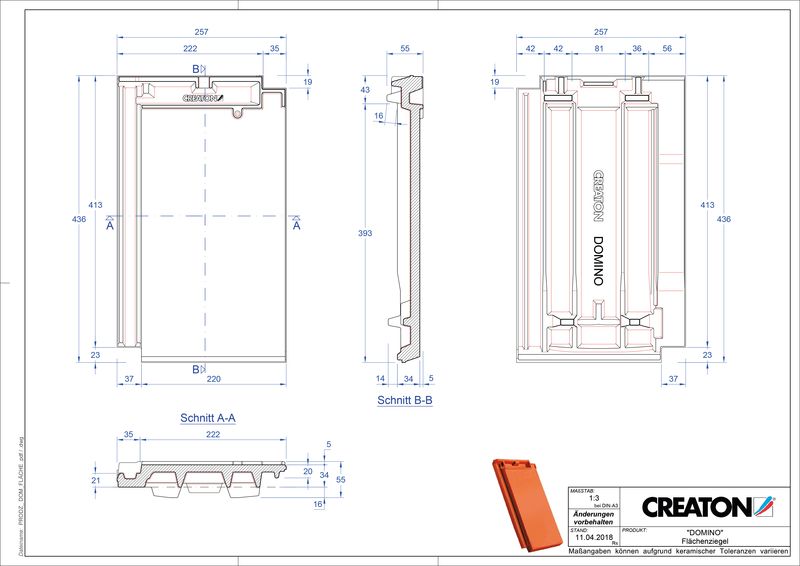

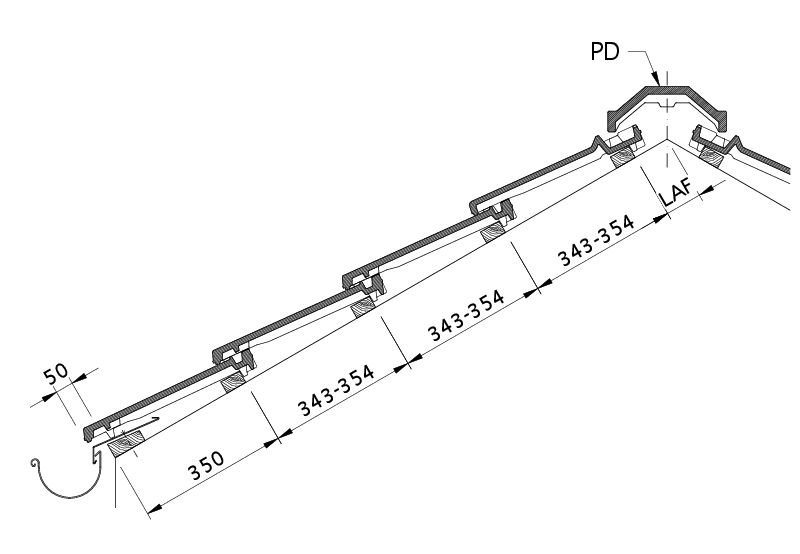

Desen tehnic produs DOMINO DQF DQF
Desen tehnic produs DOMINO DQF DQF

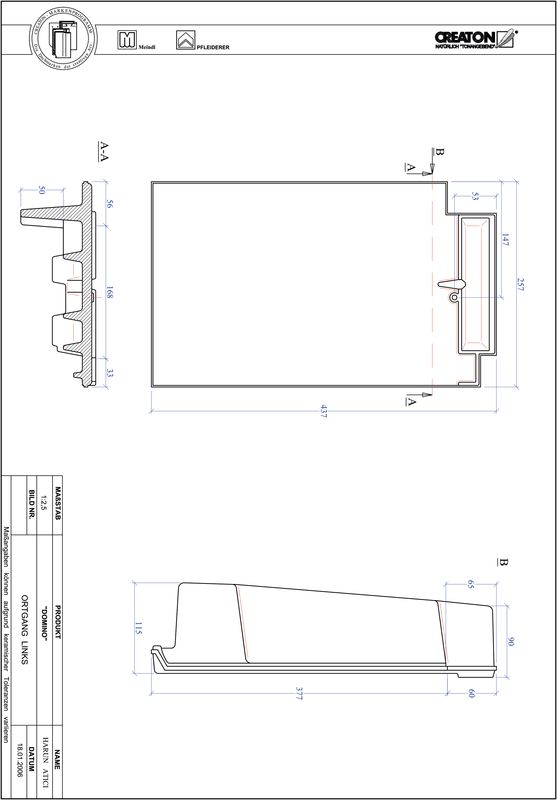

Desen tehnic produs DOMINO laterala stanga OBL
Desen tehnic produs DOMINO laterala stanga OBL

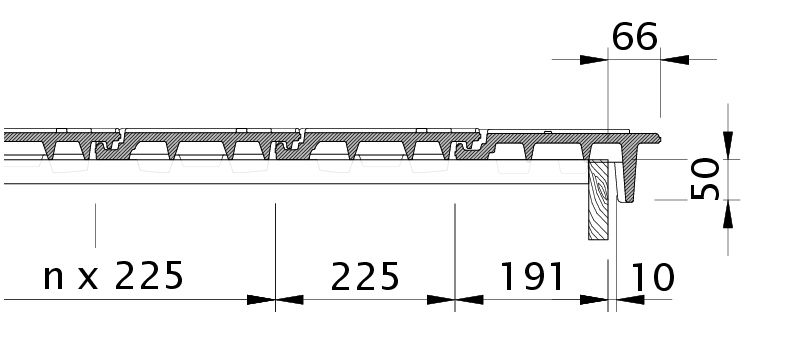

Desen tehnic produs DOMINO laterala dreapta OBR
Desen tehnic produs DOMINO laterala dreapta OBR

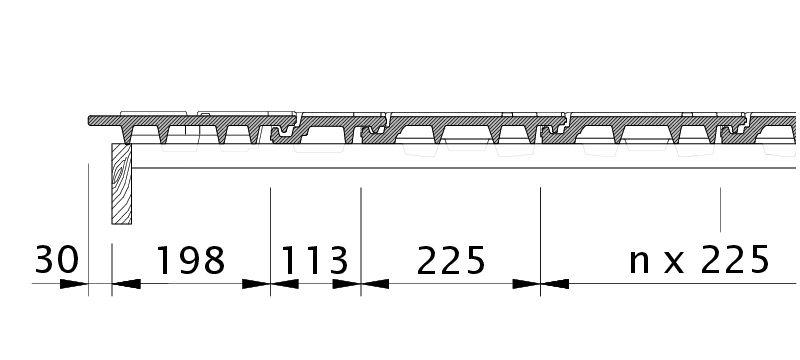

Desen tehnic produs DOMINO ODL ODL
Desen tehnic produs DOMINO ODL ODL

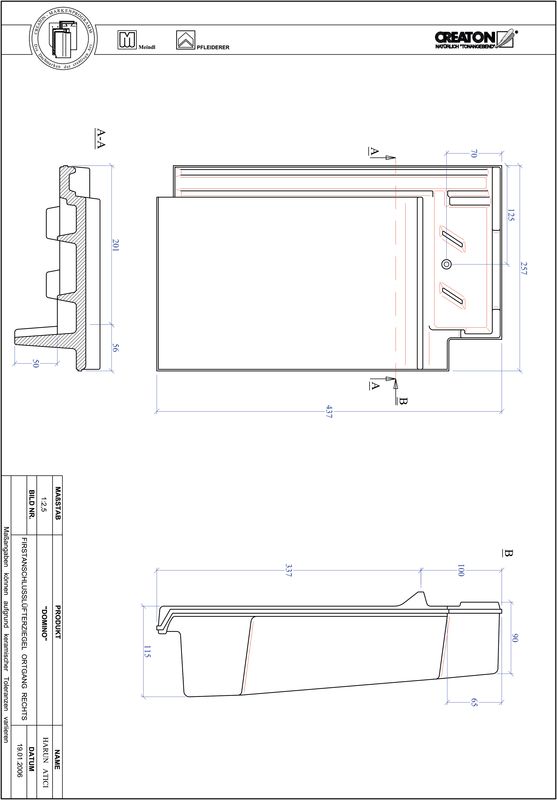

Desen tehnic produs DOMINO Ţiglă laterală dreapta cu proeminenta dublă OFR
Desen tehnic produs DOMINO Ţiglă laterală dreapta cu proeminenta dublă OFR

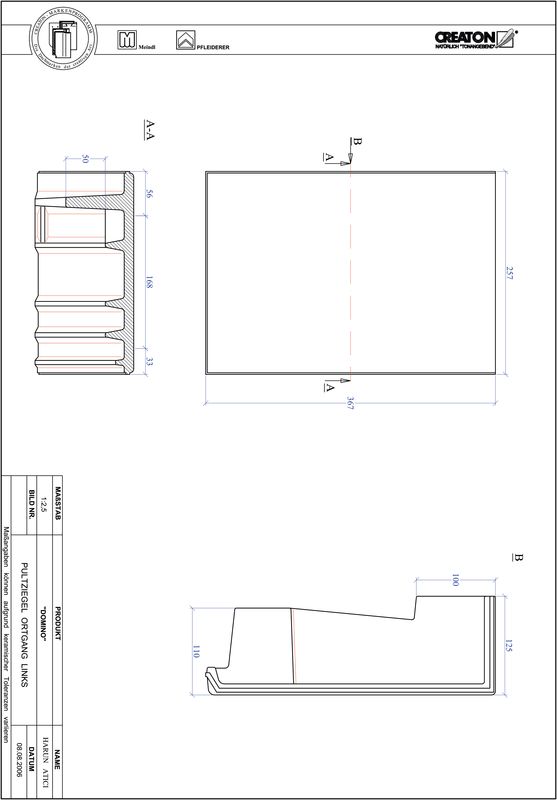

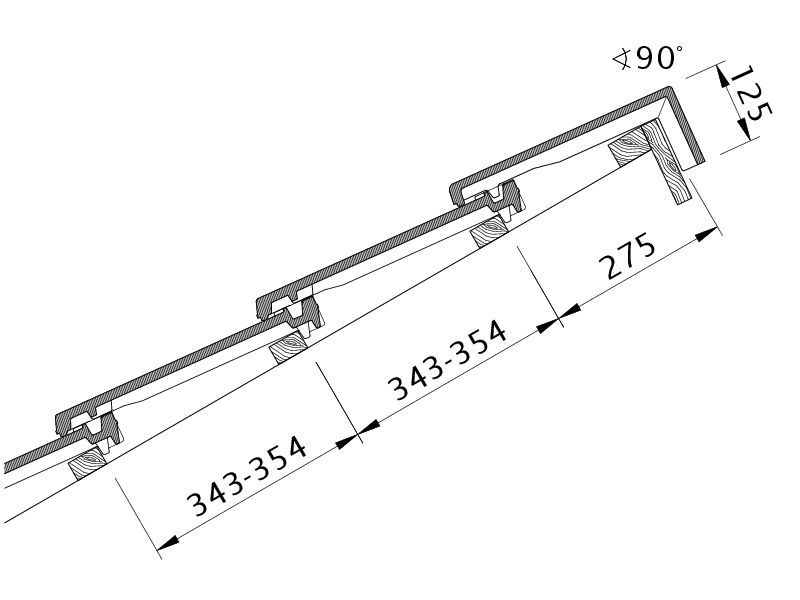

Desen tehnic produs DOMINO PDA PDA
Desen tehnic produs DOMINO PDA PDA

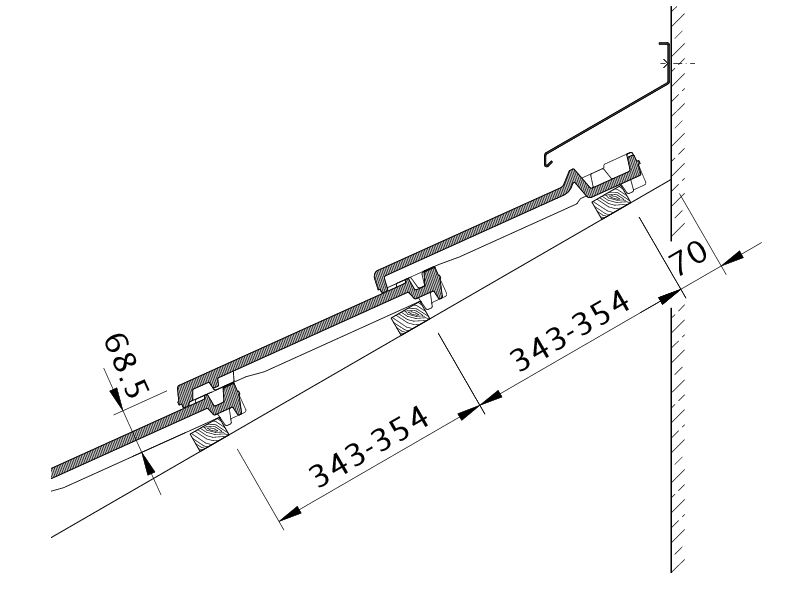

Desen tehnic produs DOMINO WMF WMF
Desen tehnic produs DOMINO WMF WMF

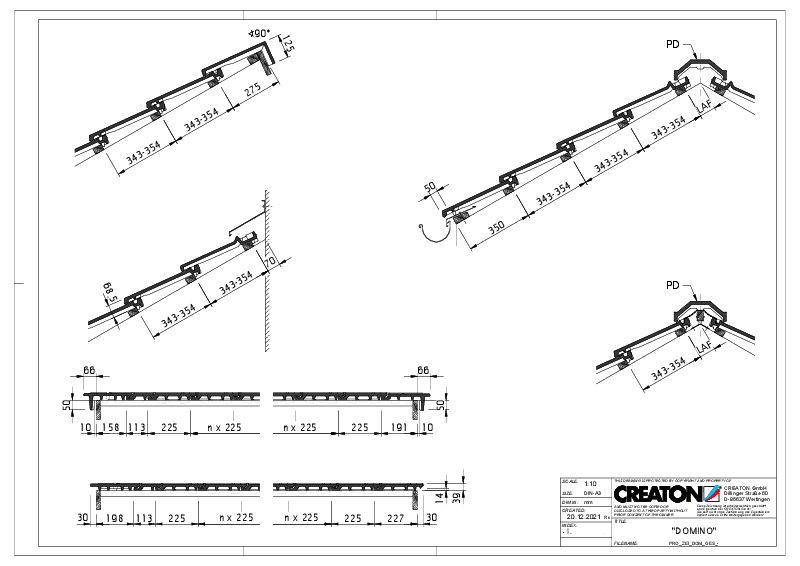

Drawing DOMINO general view GES
Drawing DOMINO general view GES
Desen tehnic produs DOMINO DSC LAF
Desen tehnic produs DOMINO DSC LAF

Informatii Tehnice

  • Desenul tehnic prezentat este doar un exemplu.
  • Conform Asociației Centrale a Comerțului German de Acoperișuri (ZVDH) pentru tiglele laterale , distanța dintre marginea interioară și marginea exterioară a peretelui trebuie să fie de cel puțin 1 cm.
  • Normele și standardele naționale actuale se aplică executării lucrărilor de acoperișuri. Acestea variază de la o țară la alta (de exemplu, Regulile ZVDH, Standardele austriece) și trebuie luate în considerare în timpul executării. Ca informații ale producătorului, informațiile specifice CREATON despre execuția sub acoperișului sunt, de asemenea, aplicabile și sunt complementare acestora.
  • Please consider the sample letter for the standard CREATON roof pitches.

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)DN15°20°25°30°35°40°45°50°55°
PD 2.5 buc/mLAF959085858585858585
PD 2.5 buc/mFLA858070605040302515
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)DN15°20°25°30°35°40°45°50°55°
PD 2.5 buc/mLAF959080808080757070
PD 2.5 buc/mFLA959080706050403525
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)DN15°20°25°30°35°40°45°50°55°
PD 2.5 buc/mLAF908575757070656060
PD 2.5 buc/mFLA10510090807565555545

Gamă de accesorii

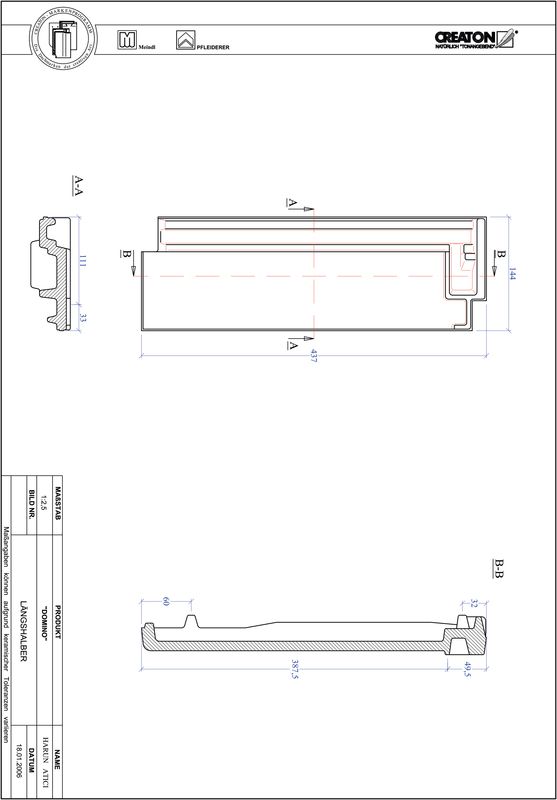

DOM Ţiglă 1/2

DOM Ţiglă 1/2

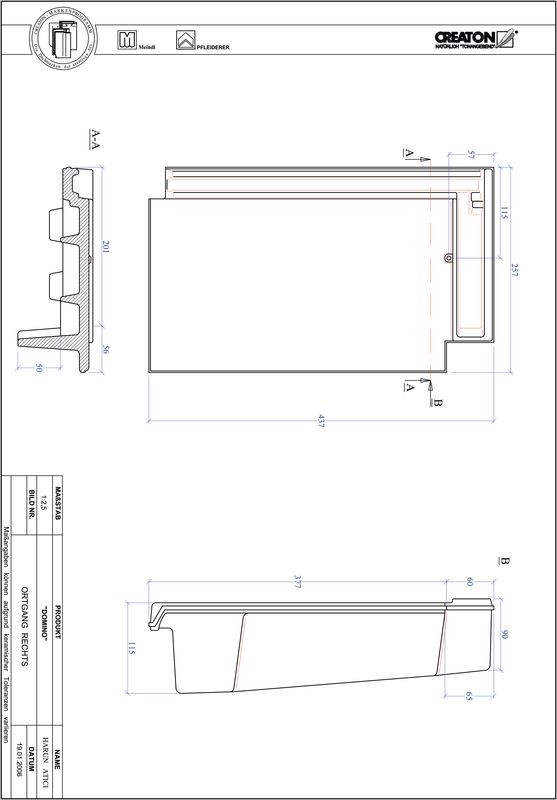

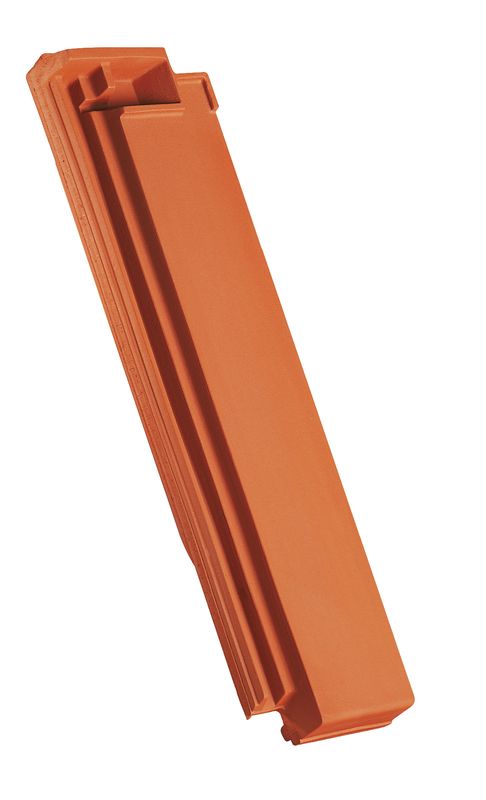

DOM Ţiglă laterală dreapta

DOM Ţiglă laterală dreapta

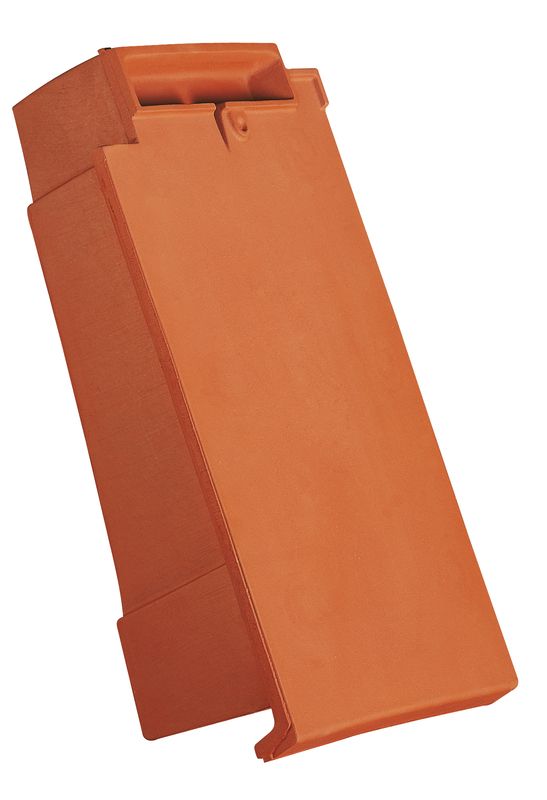

DOM Ţiglă laterală stânga

DOM Ţiglă laterală stânga

DOM Ţiglă cu proeminenţa dublă

DOM Ţiglă cu proeminenţa dublă

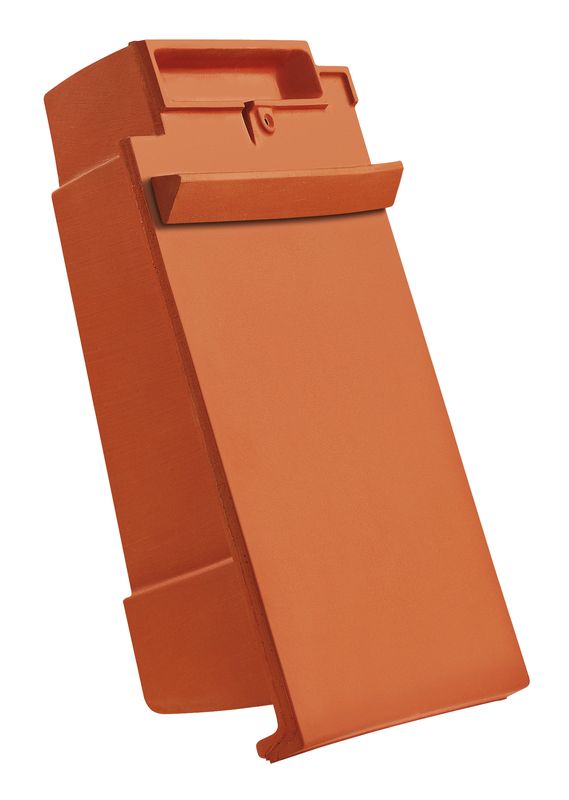

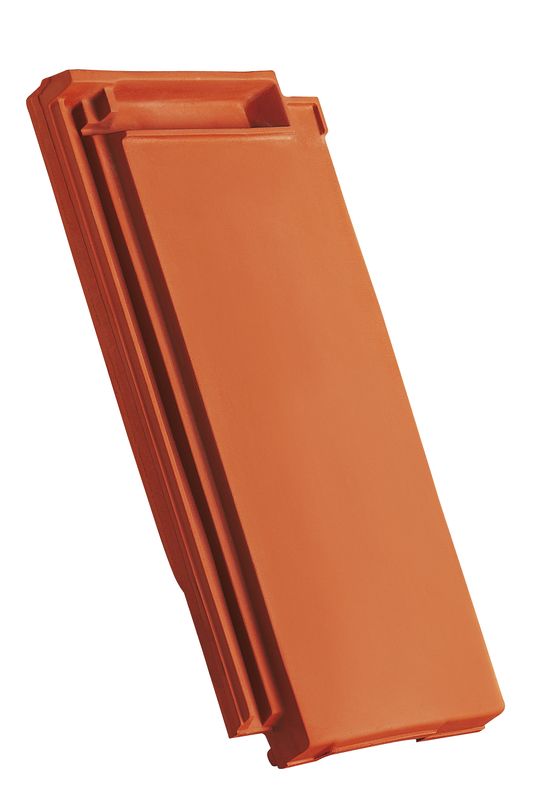

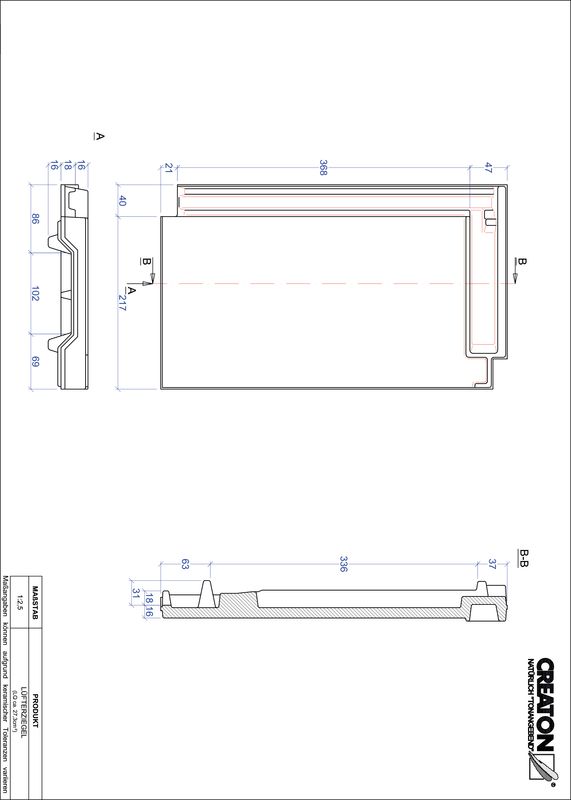

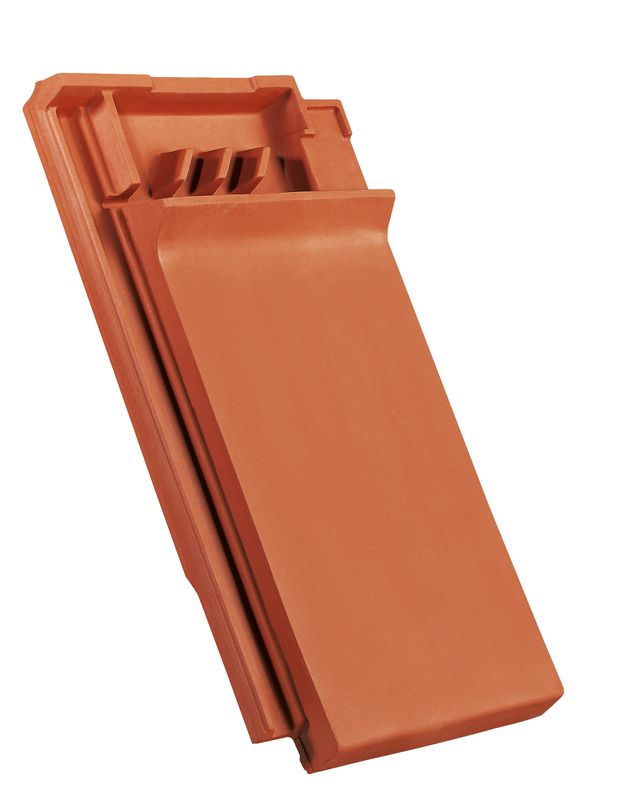

DOM Ţiglă de aerisire

DOM Ţiglă de aerisire

DOM Ţiglă de aerisire pentru conexiune la coamă

DOM Ţiglă de aerisire pentru conexiune la coamă

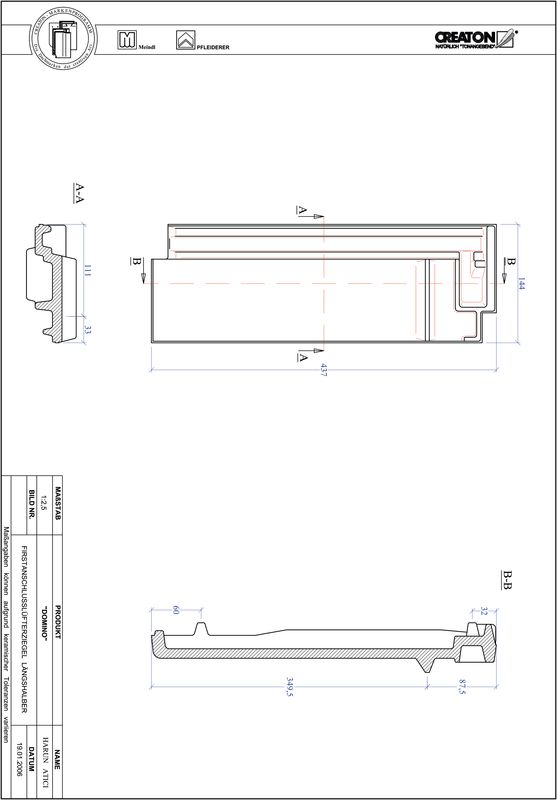

DOM Ţiglă 1/2 de aerisire pentru conexiune la coamă

DOM Ţiglă 1/2 de aerisire pentru conexiune la coamă

DOM Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

DOM Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

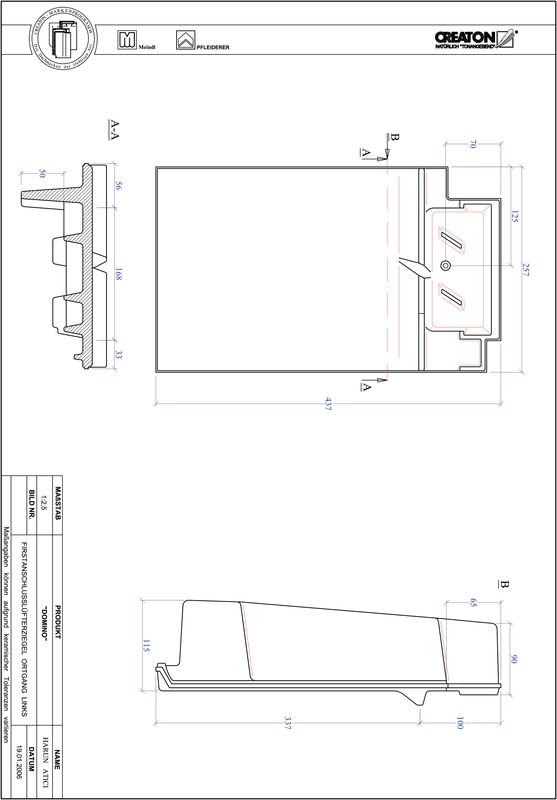

DOM Ţiglă laterală stânga de aerisire pentru conexiune la coamă

DOM Ţiglă laterală stânga de aerisire pentru conexiune la coamă

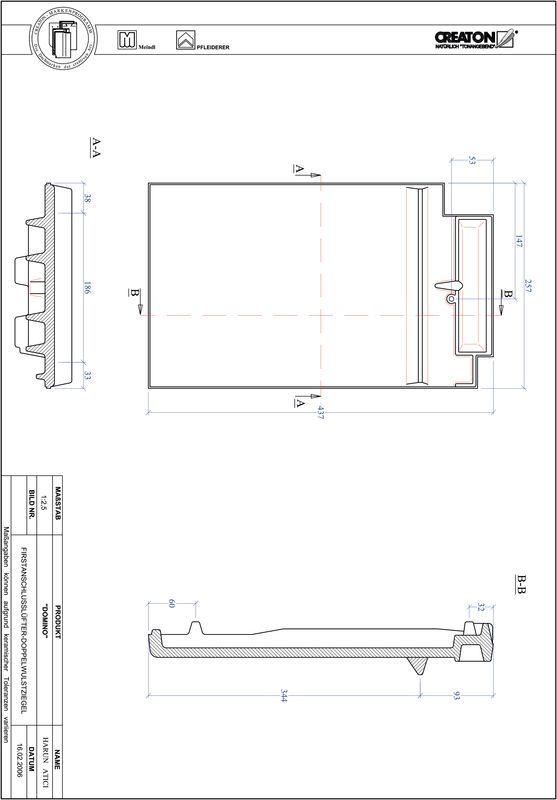

DOM Ţiglă de aerisire pentru conexiune la coamă cu proeminenţa dublă

DOM Ţiglă de aerisire pentru conexiune la coamă cu proeminenţa dublă

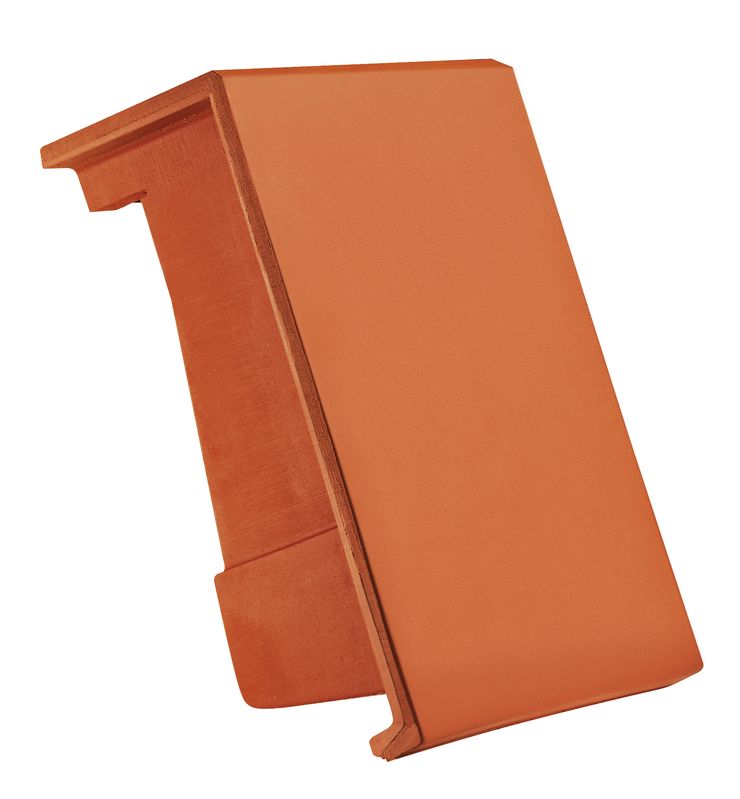

DOM Ţiglă cu versant standard

DOM Ţiglă cu versant standard

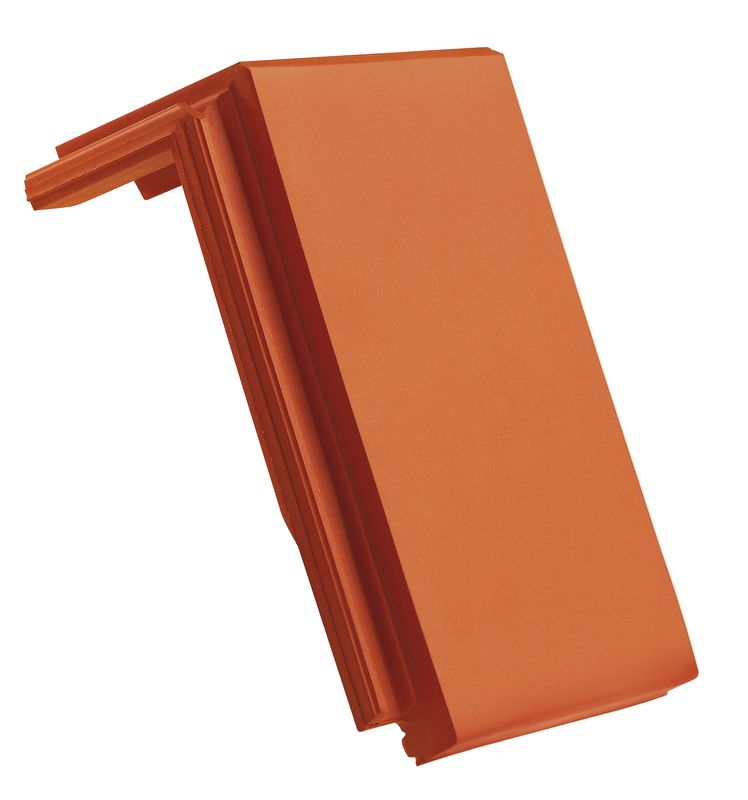

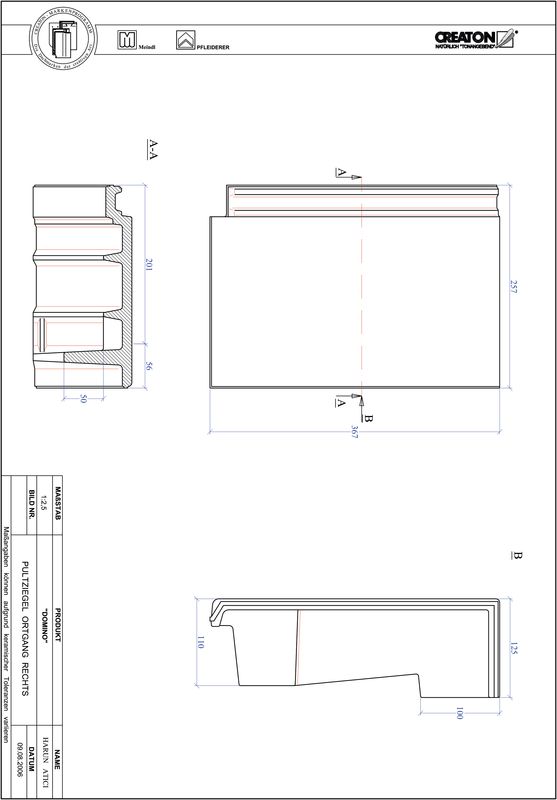

DOM Ţiglă laterală dreapta cu proeminenţa dublă, decorată, standard

DOM Ţiglă laterală dreapta cu proeminenţa dublă, decorată, standard

DOM Ţiglă laterală stânga cu proeminenţa dublă, decorată, standard

DOM Ţiglă laterală stânga cu proeminenţa dublă, decorată, standard

DOM Ţiglă 1/2 cu versant decorată standard

DOM Ţiglă 1/2 cu versant decorată standard

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

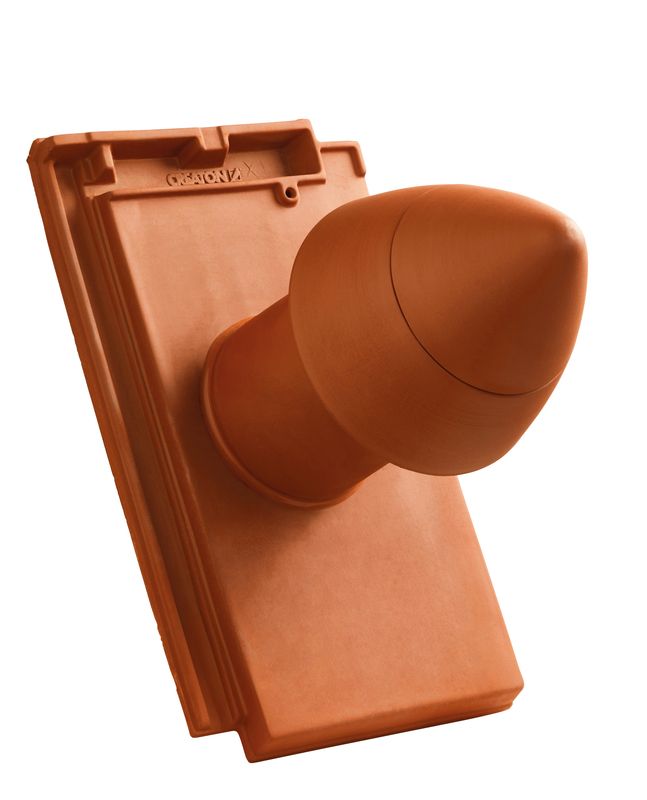

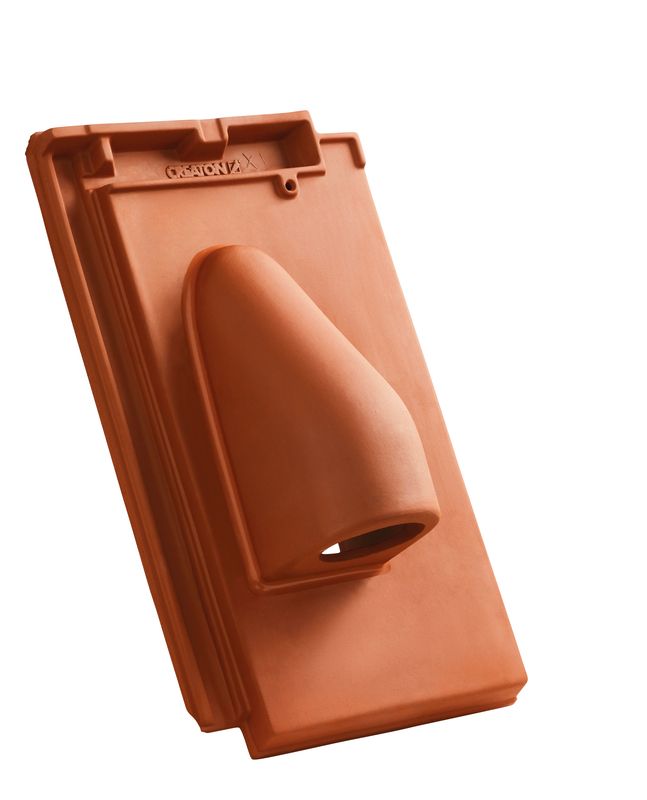

DOM Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

DOM Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

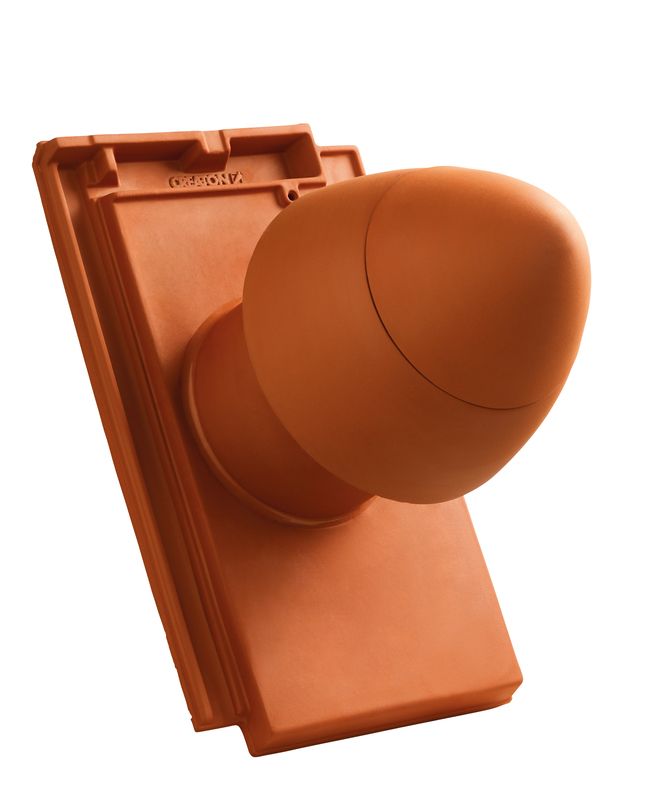

DOM Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

DOM Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

DOM Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

DOM Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

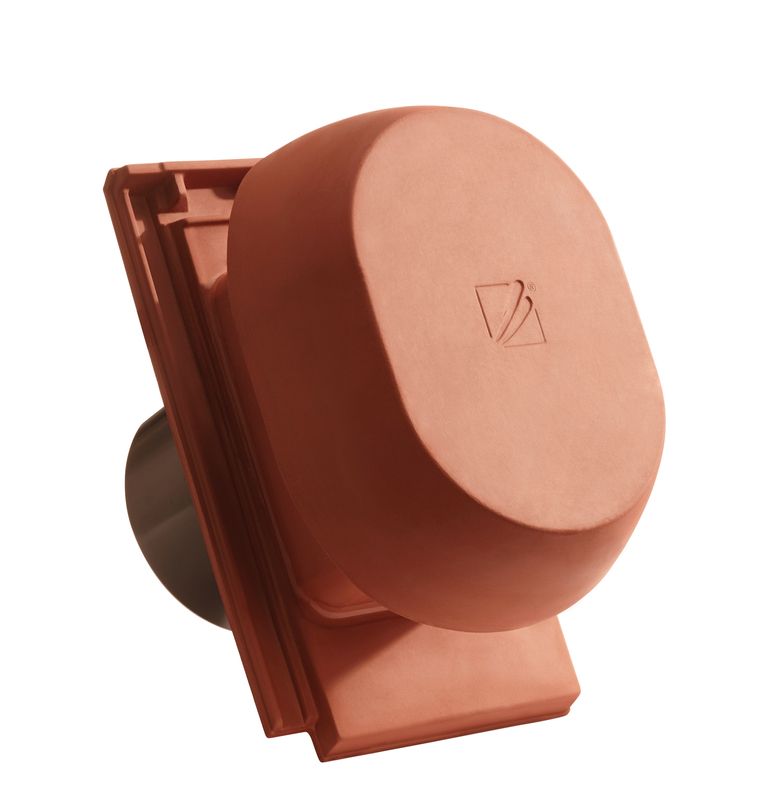

DOM Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

DOM Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

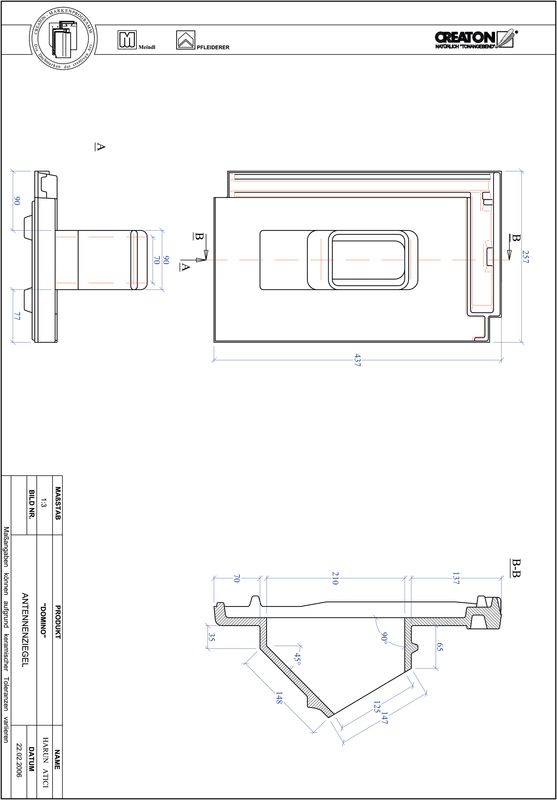

DOM Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

DOM Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

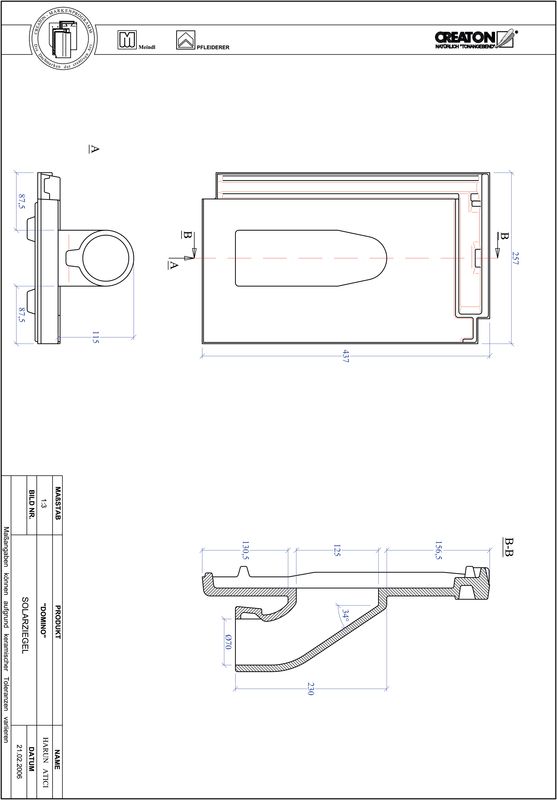

DOM Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

DOM Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

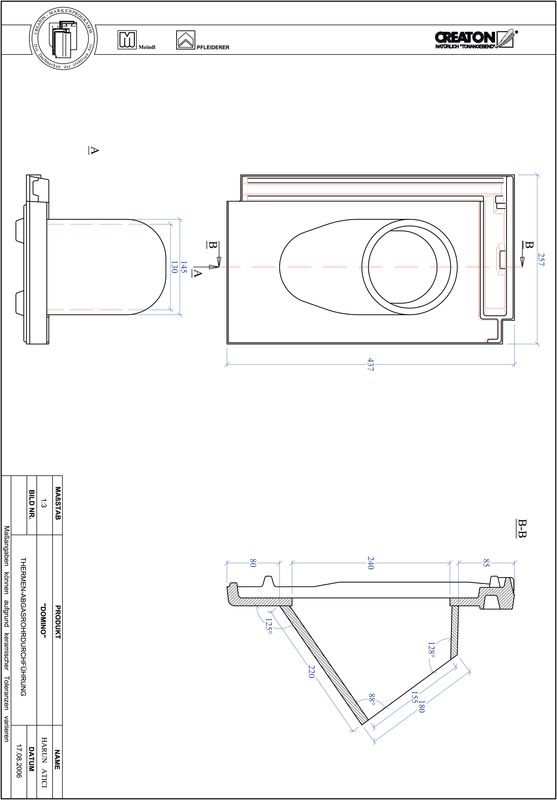

DOM Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

DOM Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 150/160

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

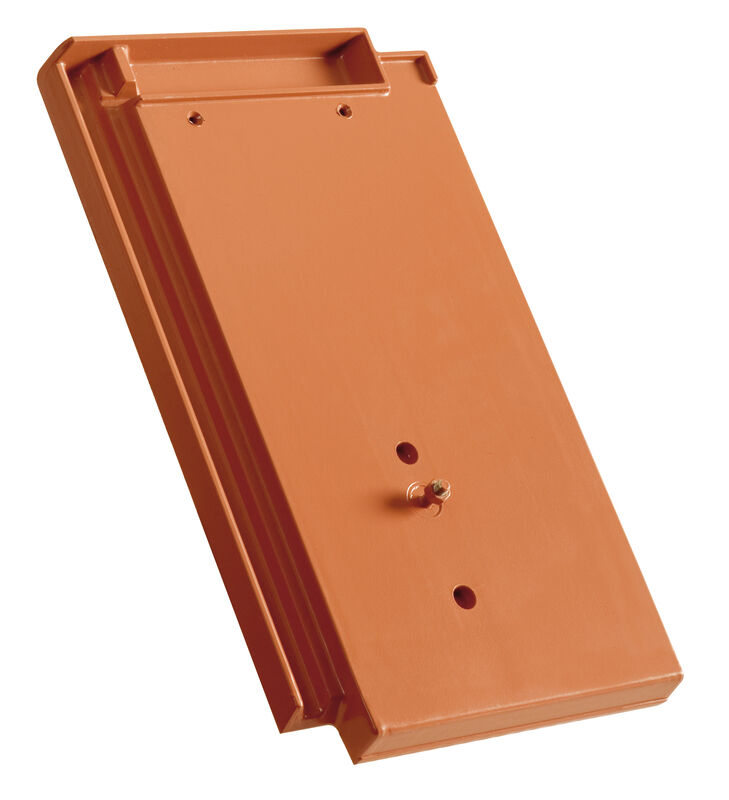

DOM Ţiglă de prindere pentru consolă, din aluminiu colorat

DOM Ţiglă de prindere pentru consolă, din aluminiu colorat

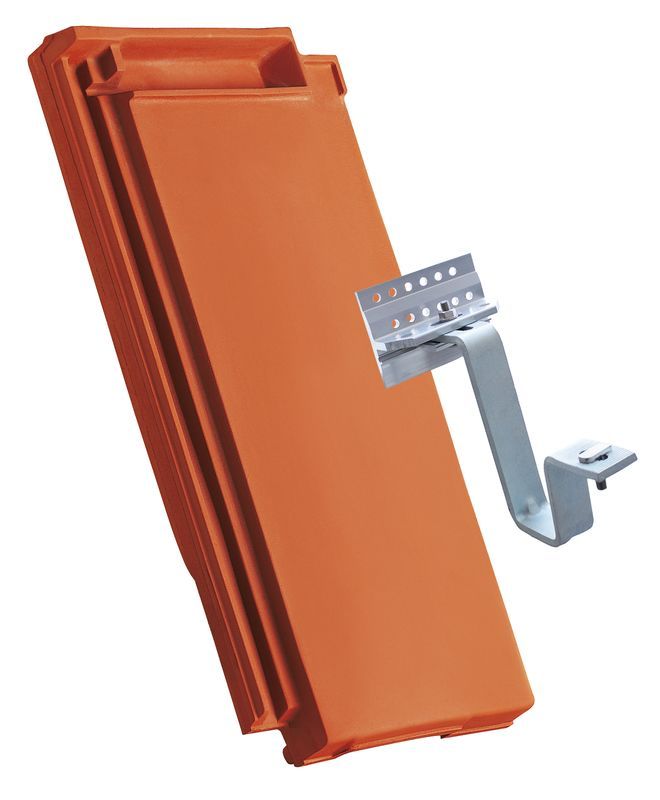

Consolă element solar

Consolă element solar

DOM Ţiglă solar pentru sipca 40 mm

DOM Ţiglă solar pentru sipca 40 mm

Treaptă individuală

Treaptă individuală

Grilaj scurt

Grilaj scurt

Grătar lung

Grătar lung

Brăţară burlan

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Capac jgheab pt. parazăpezi

Scară acoperiş

Scară acoperiş

Colier scară acoperiş

Colier scară acoperiş

Brăţară burlan

Brăţară burlan

MAG Cârlig de siguranţă

MAG Cârlig de siguranţă

Element /Piapten de ventilatie pentru streasina din AL

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Capac jgheab imbinare cu falt Ø 32 mm

Accesorii universale si elemente de protectie

DOM Ţiglă transparentă (acril)

DOM Ţiglă transparentă (acril)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (HAR, HER, ELE, CAN)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (HAR, HER, ELE, CAN)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (HER, MZ3, ELE, RAP, MEL)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (HER, MZ3, ELE, RAP, MEL)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Clemă contra furtunii din zinc-aluminiu , fixare prin cui (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Clemă contra furtunii din zinc-aluminiu , fixare prin cui (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Clemă din aluminiu pentru coamă PDZ

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 70 mm

Şurub inox cu garnitură, lungime 70 mm

Clemă fixare pentru ţiglă debitată (inox) 13-17 mm

Clemă fixare pentru ţiglă debitată (inox) 13-17 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Element streaşină din aluminiu

Element streaşină din aluminiu

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Vopsea acrilică 250 ml

Ţigle de coamă şi ramificaţii

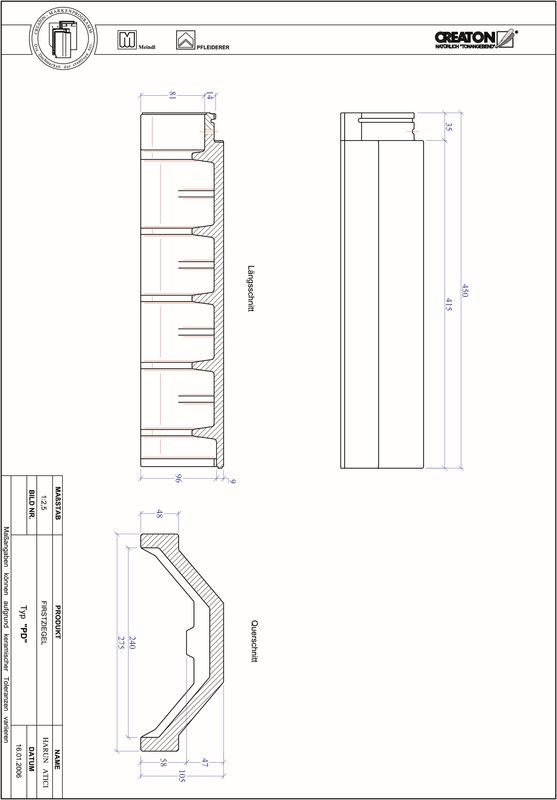

GOG Ţiglă de coamă PD

GOG Ţiglă de coamă PD

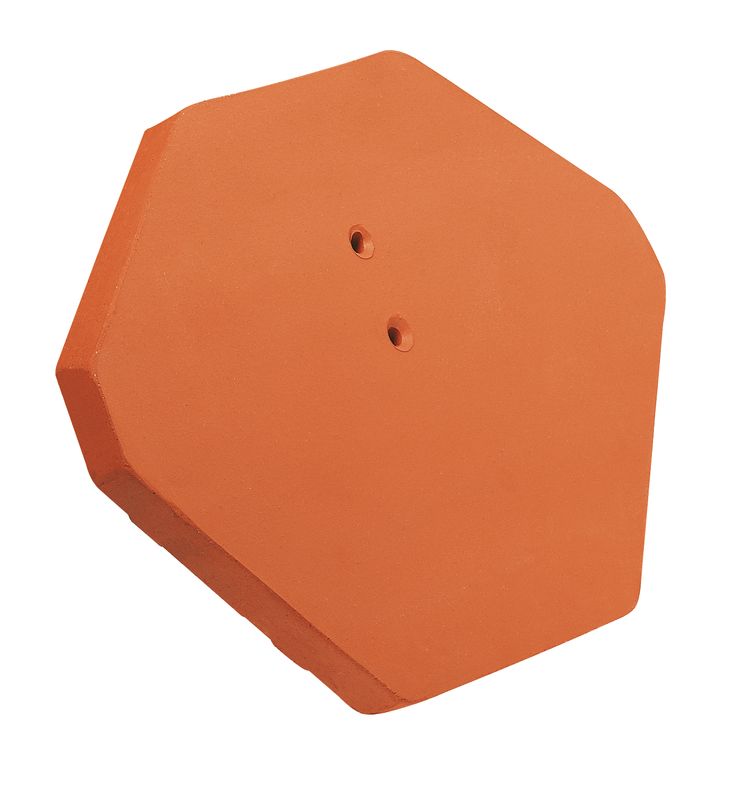

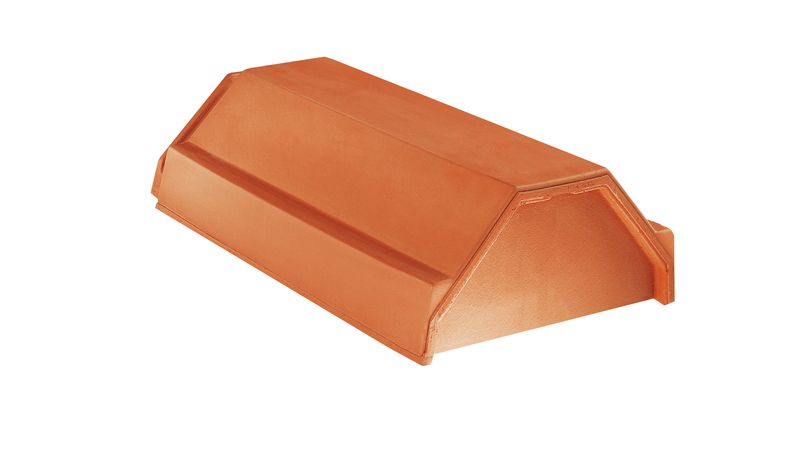

GOG Element ceramic început/final de coamă PD

GOG Element ceramic început/final de coamă PD

GOG Element ceramic funcţional început/final de coamă PD

GOG Element ceramic funcţional început/final de coamă PD

GOG început de coamă ceramică PD

GOG început de coamă ceramică PD

GOG Ramificaţie în 3 axe PD

GOG Ramificaţie în 3 axe PD

GOG Ramificaţie în 4 axe PD

GOG Ramificaţie în 4 axe PD

Clemă din aluminiu pentru coamă PD

Clemă din aluminiu pentru coamă PD

FIRSTFIX clemă coamă inox PD

FIRSTFIX clemă coamă inox PD

FIRSTFIX sârmă pentru clemă coamă G10

FIRSTFIX sârmă pentru clemă coamă G10

FIRSTFIX set clemă G10

FIRSTFIX set clemă G10

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)
