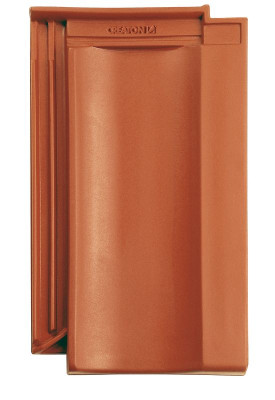

TERRA OPTIMA

Țigla reformată cu utilizare universală.

  • Tigla în stil retro - mai cunoscută în nord-vestul Germaniei sub numele de Rheinlandziegel - îmbină perfect tradiția și epoca modernă.O tigla mobila cu blocare in partea superioara, eleganta, proportionala si functionala.Nu este exclusă nici o aplicație, inclusiv reamenajări și renovări. Distanța considerabilă de glisaj permite reglarea foarte ușoară a tiglelor - acestea sunt condiții ideale în special pentru acoperișurile mansardate cu căpriori scurti. Dar TERRA OPTIMA captivează și cu caracteristici extraordinare suplimentare. Dubla interblocare cu calea laterală a apei garantează o protecție optimă împotriva umidității. Drept consecință  rezulta o structură de acoperiș rezistenta la umiditate.

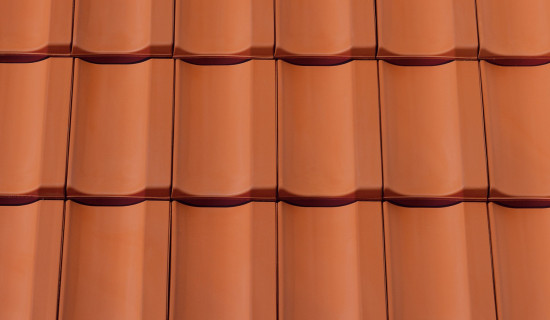

roşu natur
roşu natur
NUANCE roşu cupru angoba
NUANCE roşu cupru angoba
NUANCE roşu vin angoba
NUANCE roşu vin angoba
NUANCE maro angoba
NUANCE maro angoba
NUANCE maro  închis angoba
NUANCE maro închis angoba
NUANCE gri angoba
NUANCE gri angoba
NUANCE ardezie angoba
NUANCE ardezie angoba
NUANCE antracit angoba
NUANCE antracit angoba
FINESSE roşu vin smălţuit
FINESSE roşu vin smălţuit
FINESSE negru smălţuit
FINESSE negru smălţuit

Technical data

Mărime (aprox.)262 x 444 mm
Lăţime de acoperire medie aprox.222 mm
Lăţime de acoperire max. (aprox)223 mm
Lăţime de acoperire min. aprox.221 mm
Lungime acoperire medie aprox.355 mm
Dist. max. şipci (aprox.)380 mm
Dist. min. şipci (aprox.)330/350 mm
Necesar mediu de ţigle (aprox.)12.6 buc/m²
Zidărie max. aprox.13.7 buc/m²
Necesar min. de ţigle (aprox.)11.9 buc/m²
greutate per m² (aprox.)42.2 kg/m²
greutate per pallet (aprox.)975 Kg
Greutate/unitate de produs - buc. (aprox.)3.3 Kg/buc
Buc per palet288 bucata
Buc. per mini-pack6 bucata

Applications

Valid for Germany
Unghi versant acoperiş DUO durabil ND extra (Germania)≥ 16 °
Unghi versant acoperiş QUATTRO durabil extra (Austria)≥ 10 °
Unghi versant acoperiş TRIO durabil extra (Germania)≥ 14 °
Unghi versant acoperiş DUO durabil ND extra (Austria)≥ 14 °
Valid for Austria
Grosime în mm≥ 22 °
Unghi versant acoperiş DUO extra (Germania)≥ 22 °
Unghi versant acoperiş DUO extra (Austria)≥ 20 °
Unghi versant acoperiş QUATTRO durabil extra (Germania)≥ 22 °

Technical informations

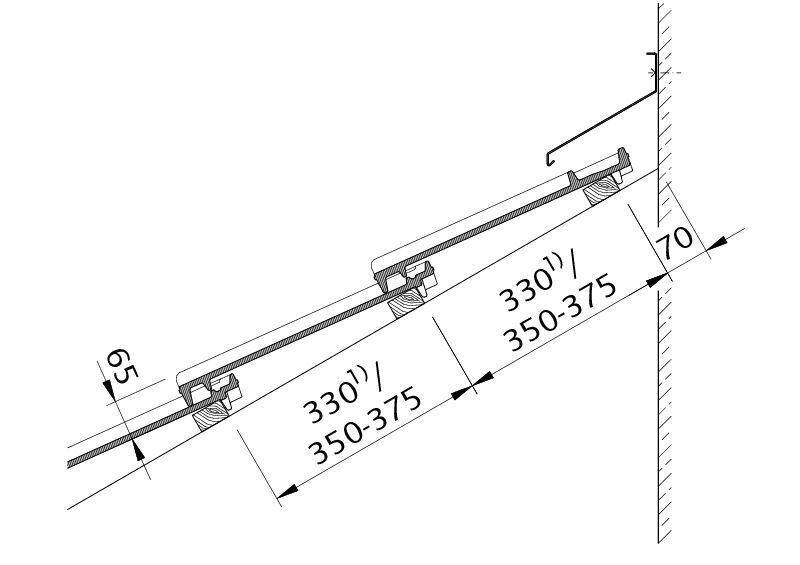

  • With 330 mm > 350 mm gauge, verges must be notched.

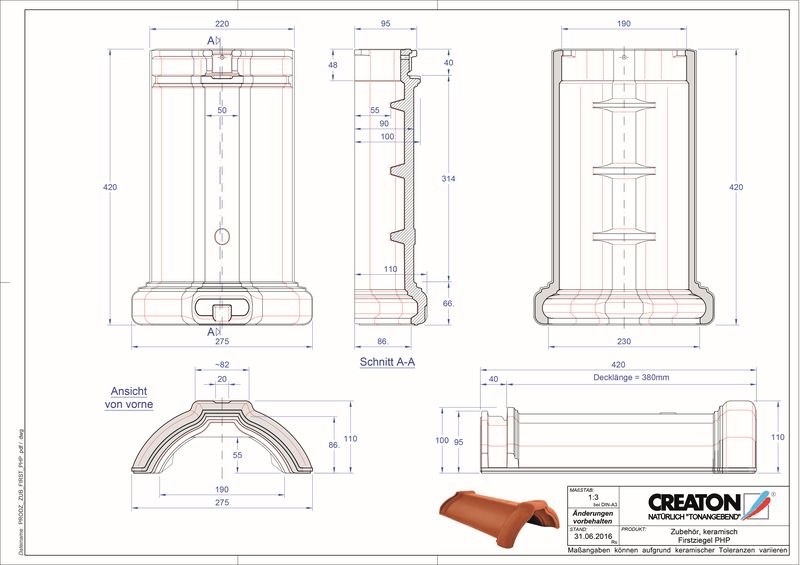

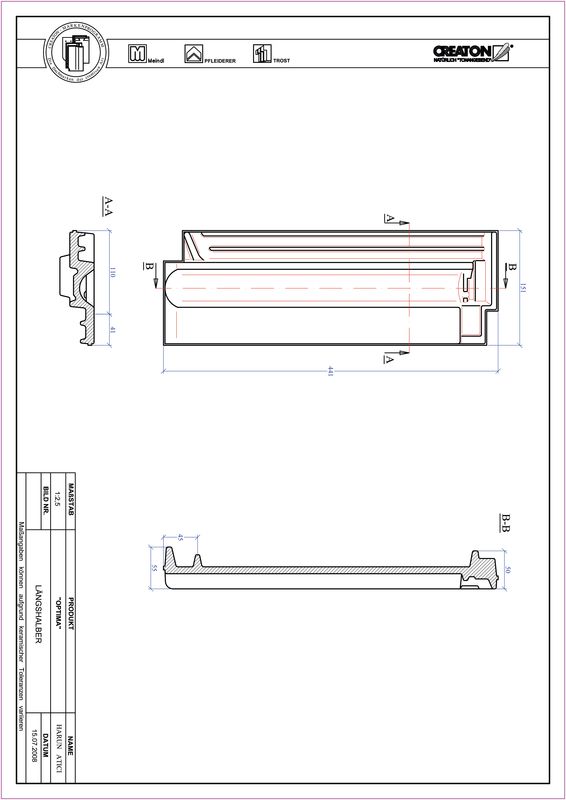

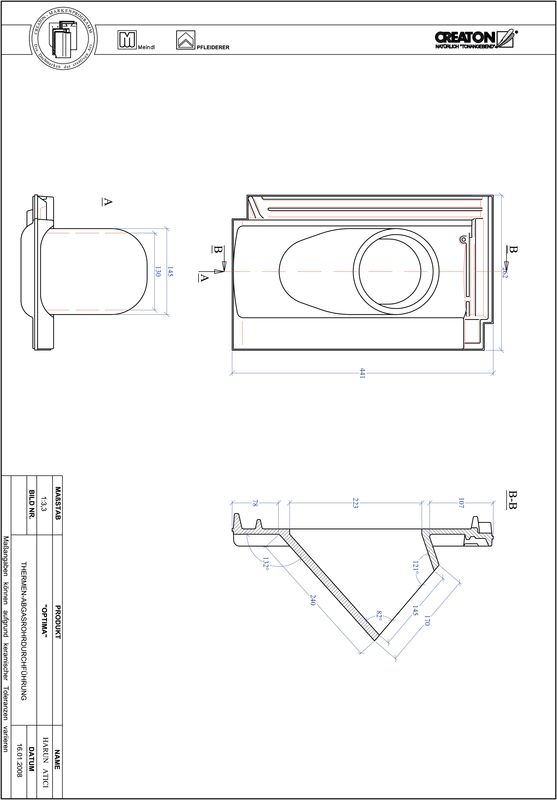

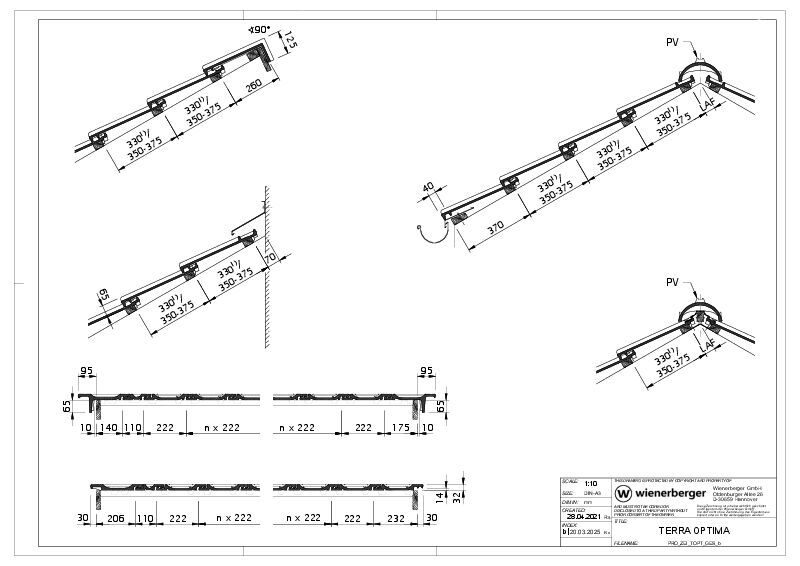

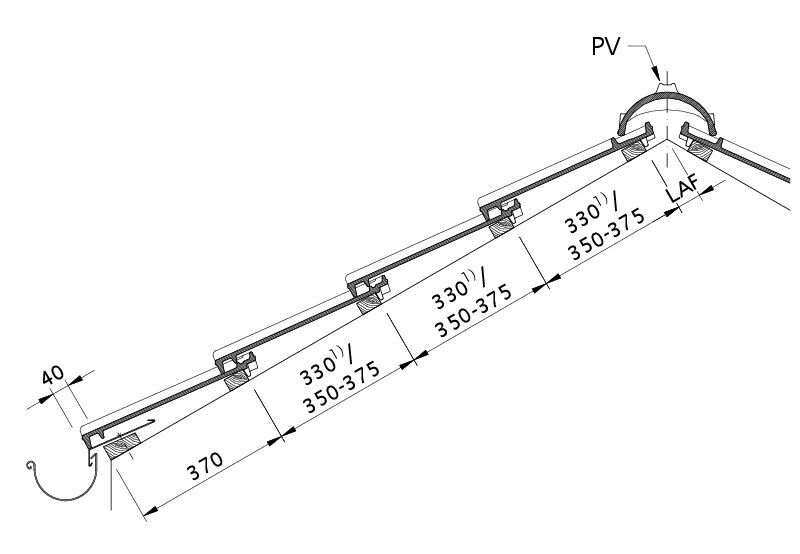

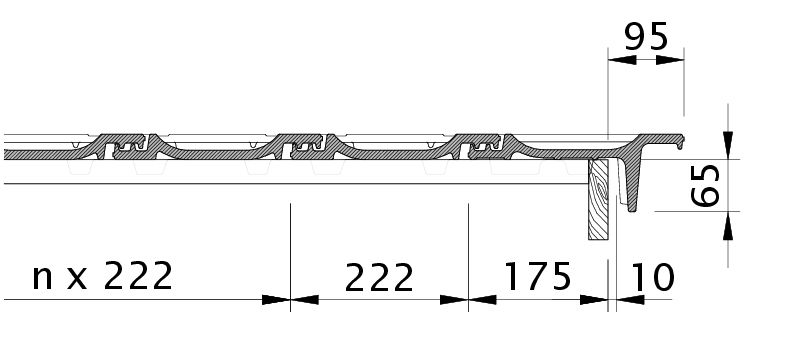

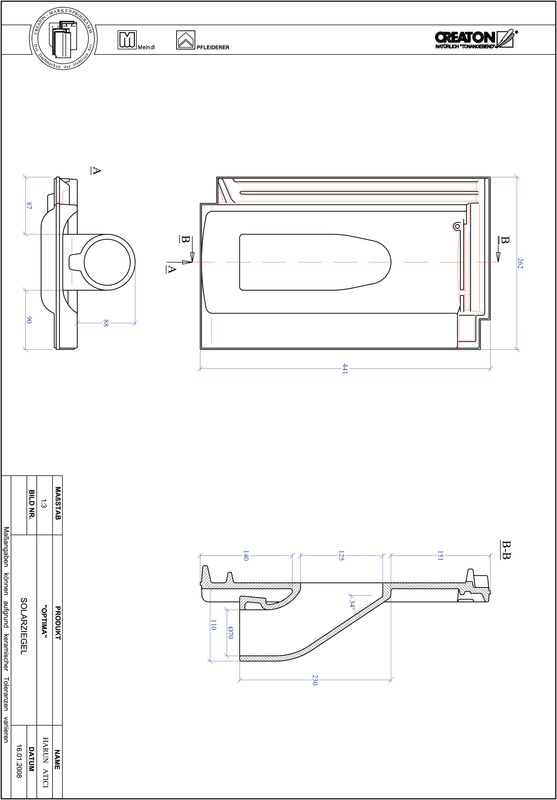

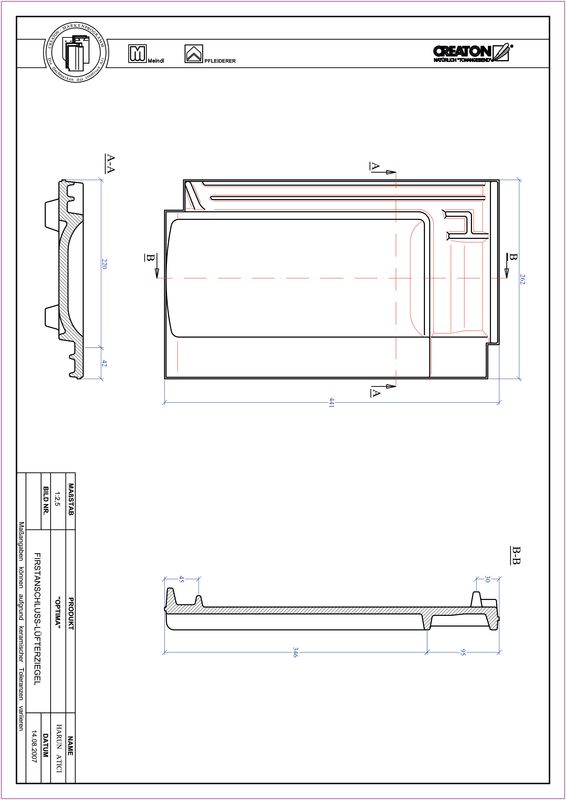

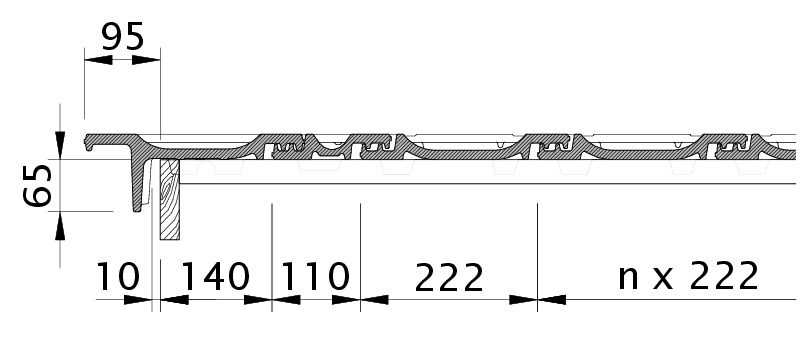

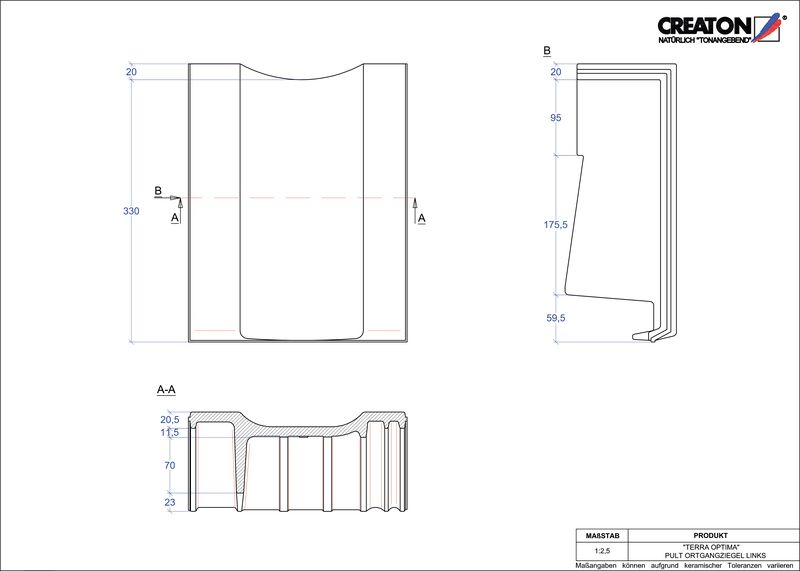

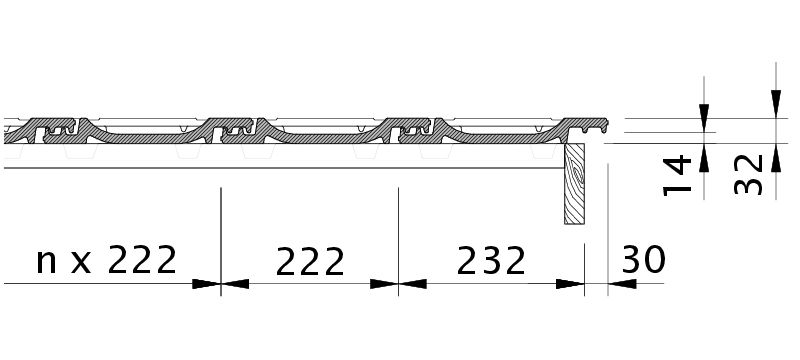

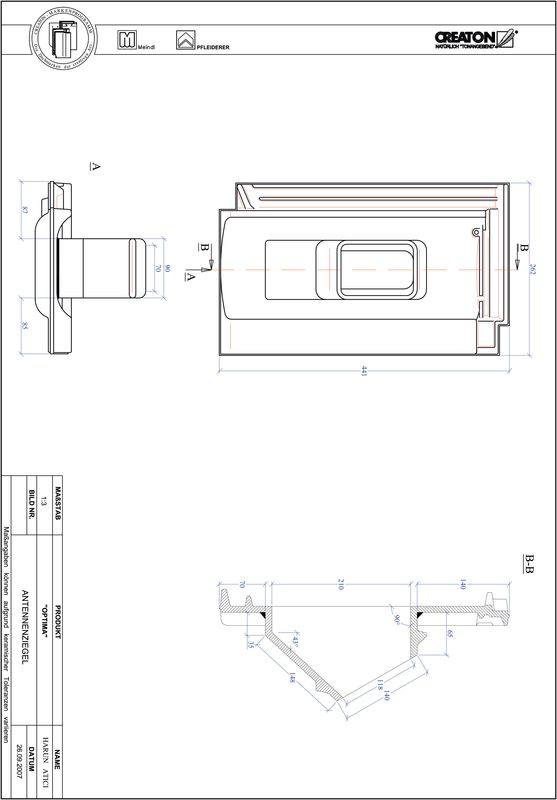

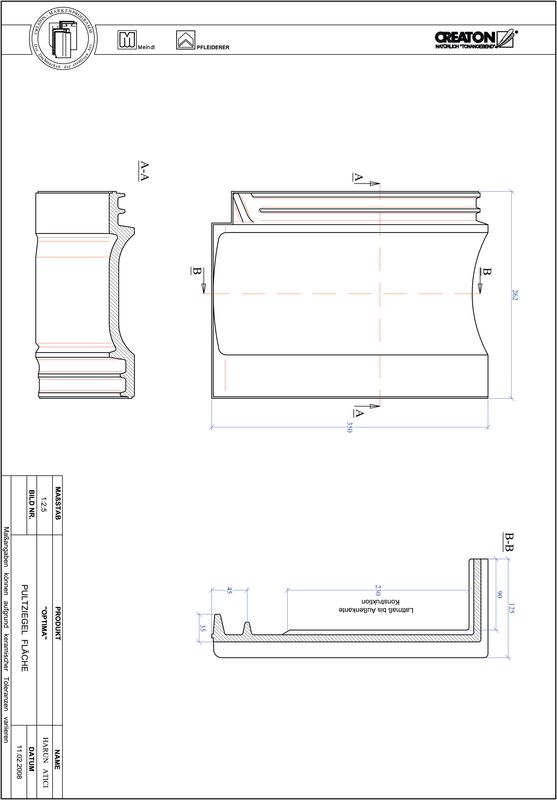

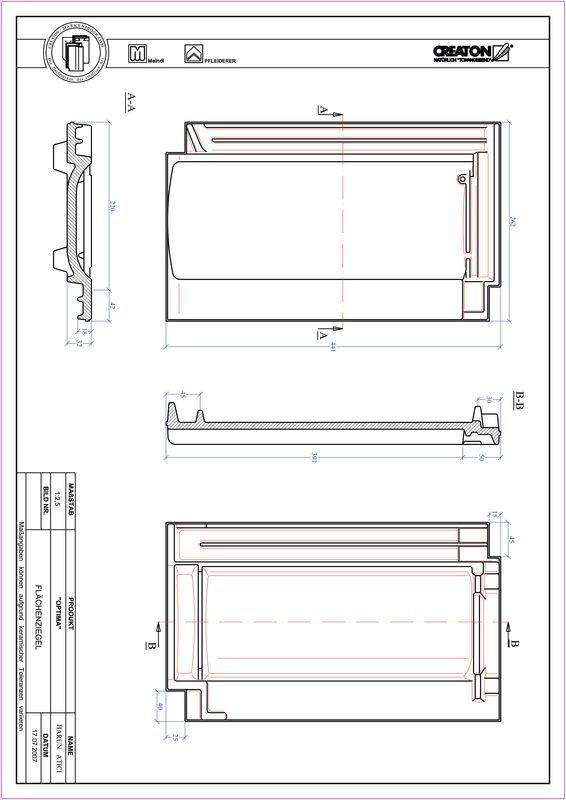

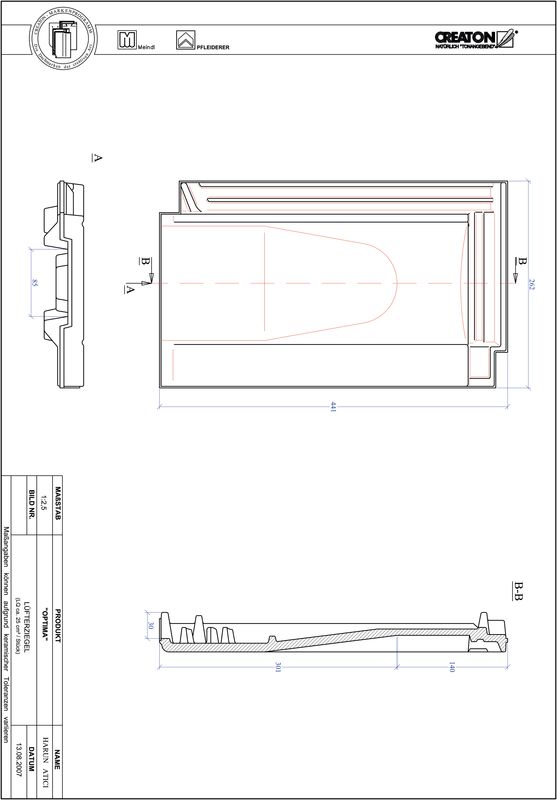

  • Desenul tehnic prezentat este doar un exemplu.
  • Conform Asociației Centrale a Comerțului German de Acoperișuri (ZVDH) pentru tiglele laterale , distanța dintre marginea interioară și marginea exterioară a peretelui trebuie să fie de cel puțin 1 cm.
  • Current national rules and standards apply to the execution of roofing work. These vary from country to country (e.g. ZVDH Rules, Austrian Standards) and must be taken into consideration during execution. As manufacturer's information, CREATON-specific information about the execution of the sub-roof is also applicable and is complementary to these. You can find them in our Roof Planner or at www.creaton.de / www.creaton.at.

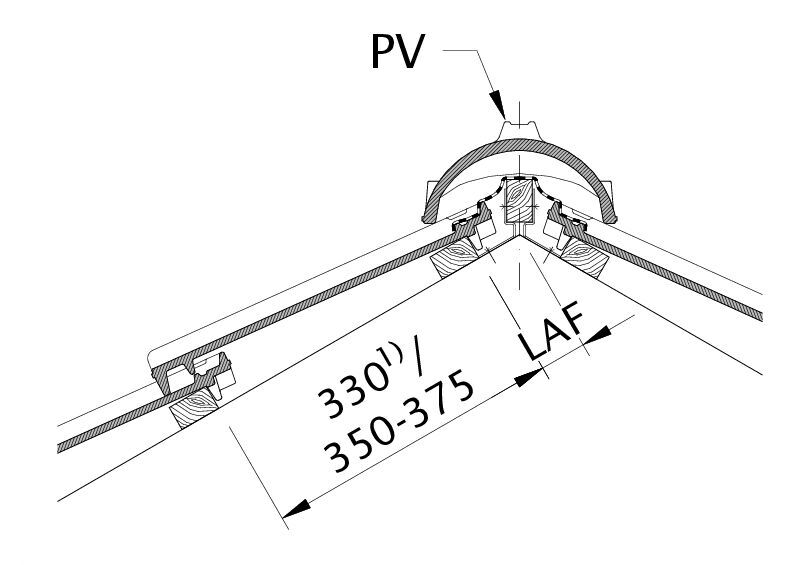

LAF-/FLA-VALUES

DCS/ISC valori in mm pentru contrasipcă şi şipca de susţinere 30x50.

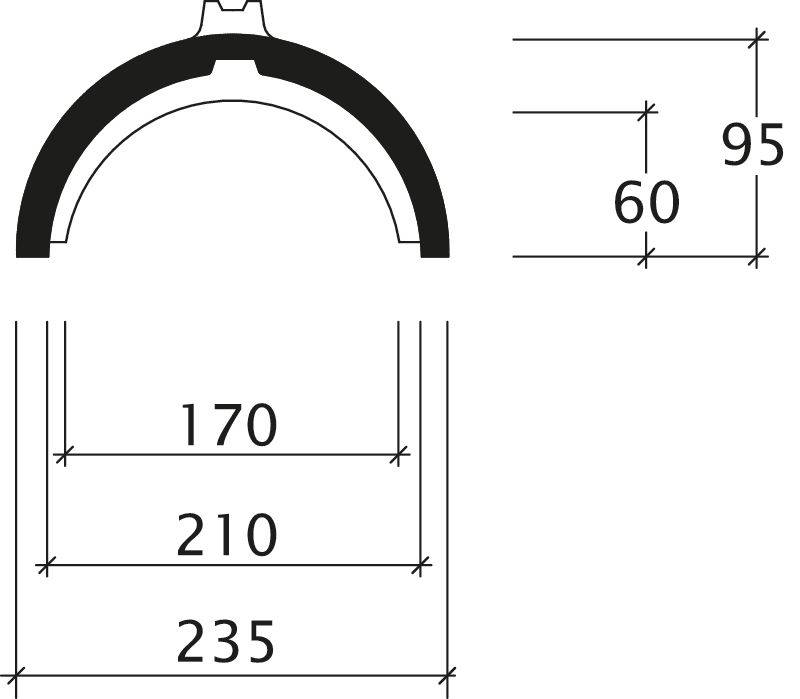

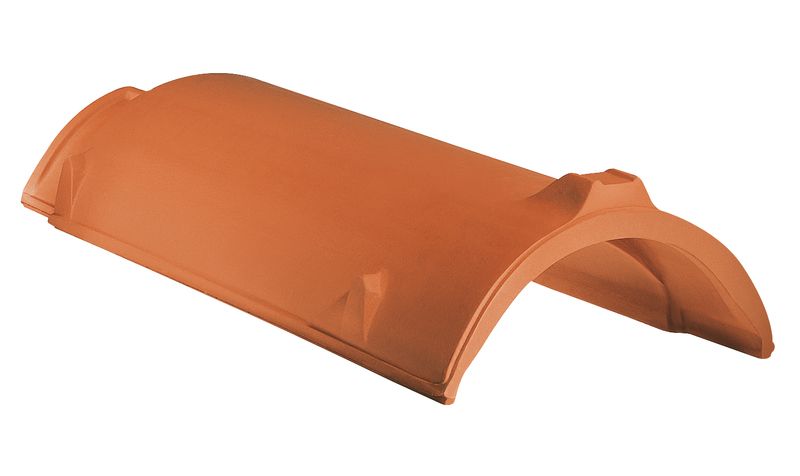

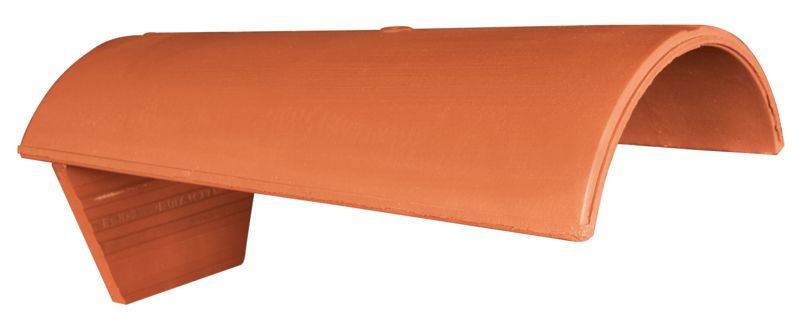

Necesar ţiglă de coamă (aprox.)DN15°20°25°30°35°40°45°50°55°60°

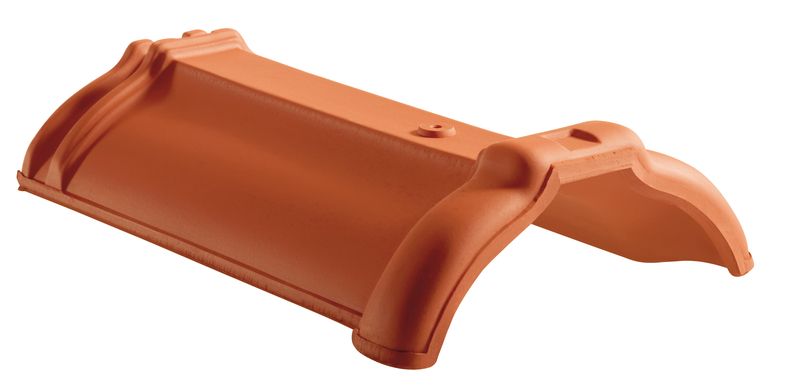

PH 2.6 buc/mLAF6055504545403535
PH 2.6 buc/mFLA9080757055555050

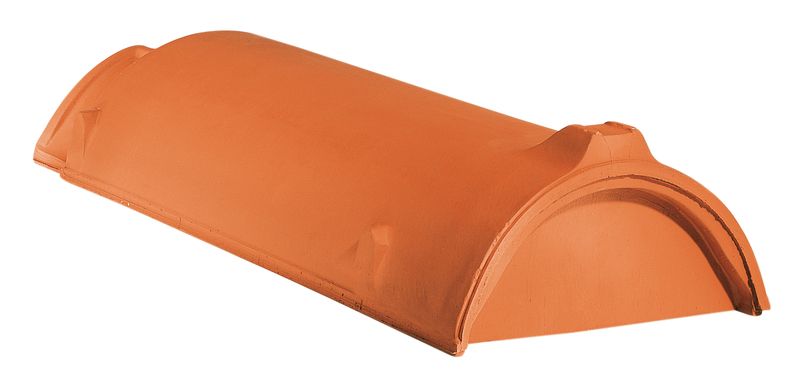

PV 2.5 buc/mLAF60606055554545454040
PV 2.5 buc/mFLA90807565605045353535
DCS/ISC valori in mm pentru contrasipcă şi şipca de susţinere 40x60.
Necesar ţiglă de coamă (aprox.)DN20°25°30°35°40°45°50°55°60°
PH 2.6 buc/mLAF55454040352520
PH 2.6 buc/mFLA90858065656060
PV 2.5 buc/mLAF605550504035303030
PV 2.5 buc/mFLA908575706055454545
DCS/ISC valori in mm pentru contrasipcă şi şipca de susţinere 50x50.
Necesar ţiglă de coamă (aprox.)DN20°25°30°35°40°45°50°
PH 2.6 buc/mLAF50403530251510
PH 2.6 buc/mFLA100959080807580
PV 2.5 buc/mLAF55504540302520
PV 2.5 buc/mFLA100958585757065

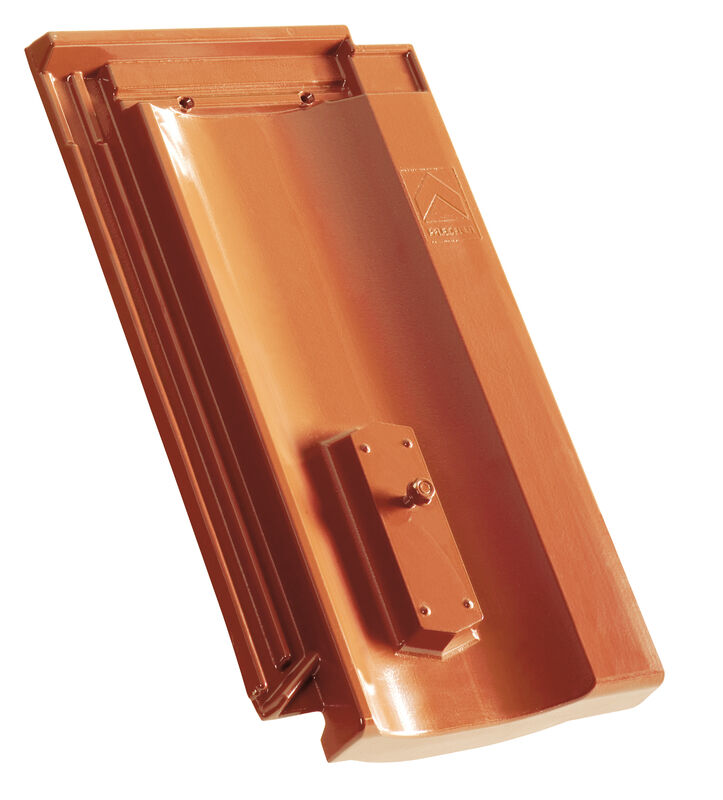

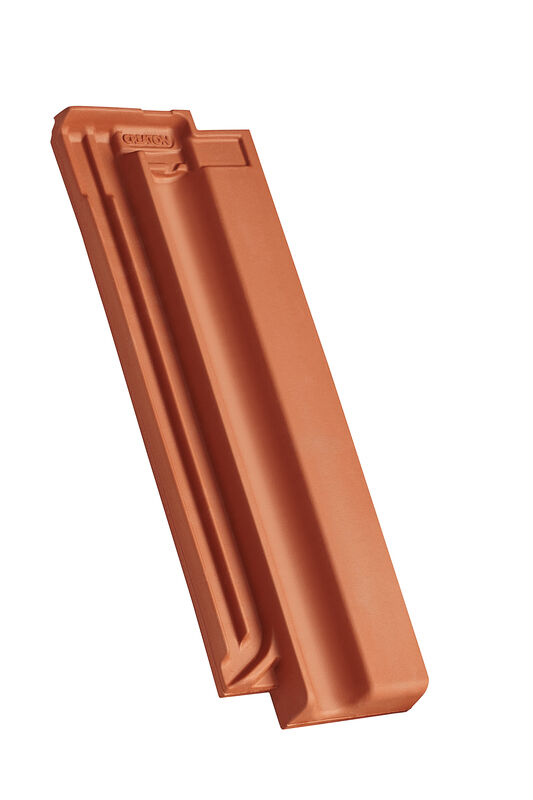

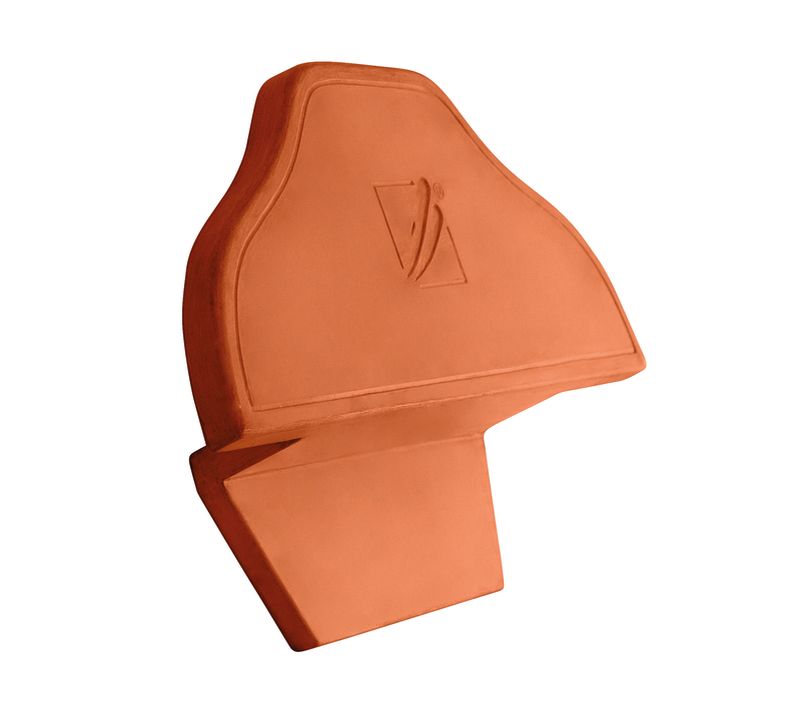

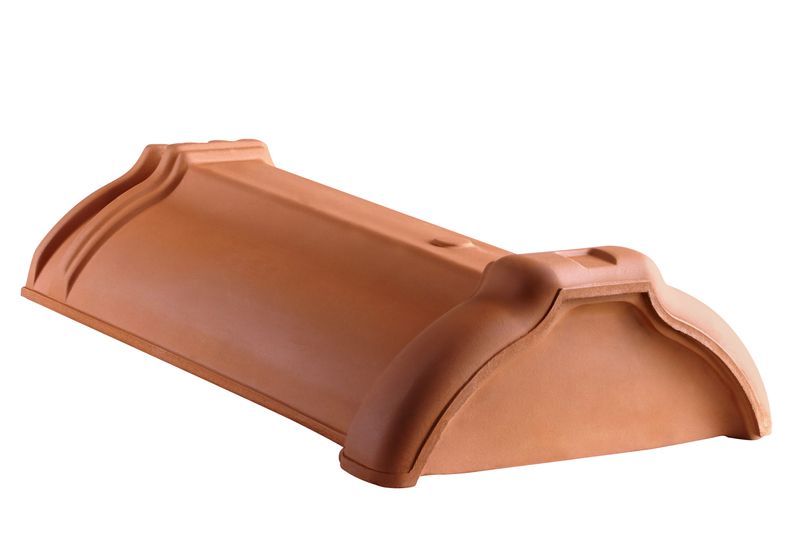

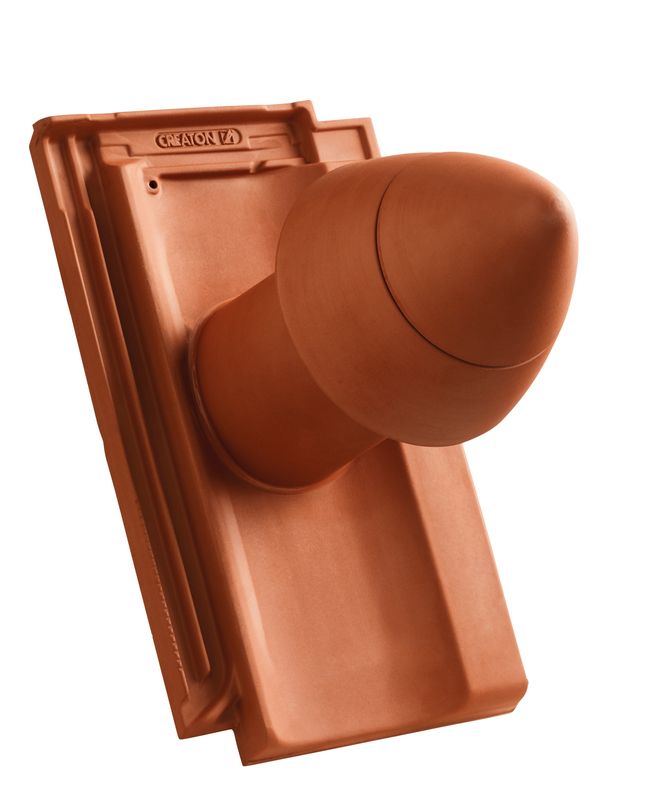

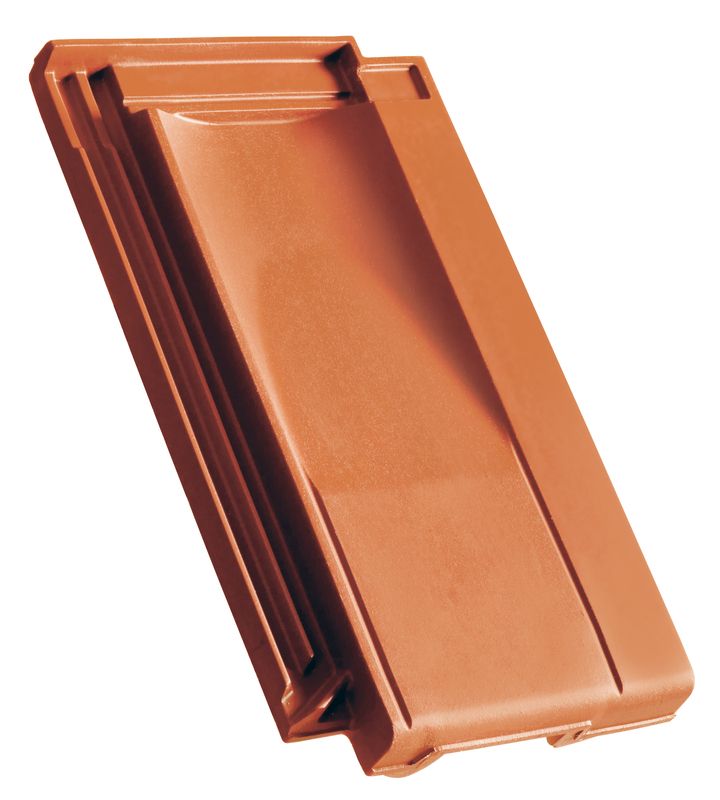

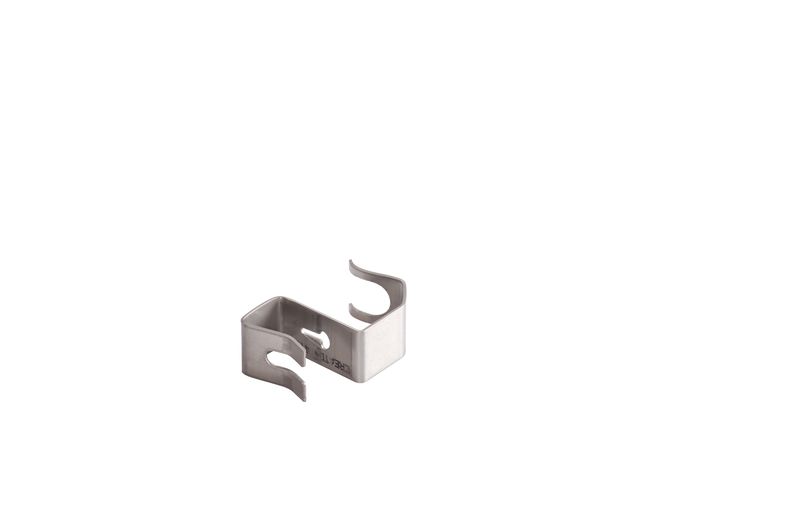

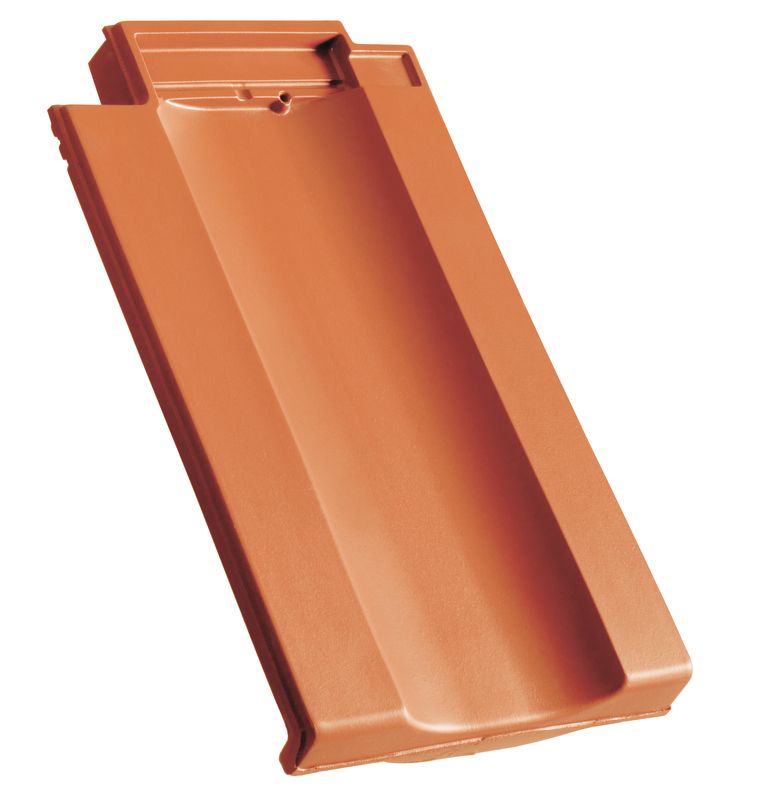

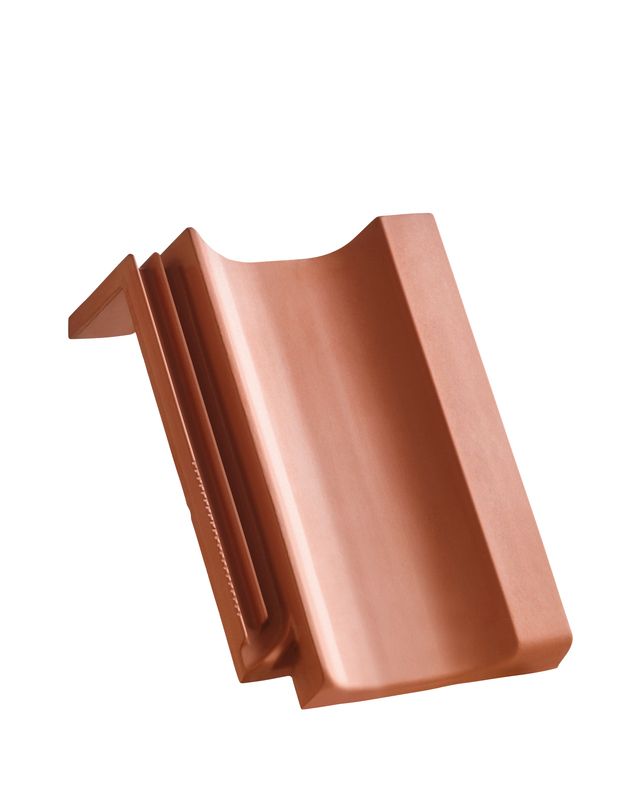

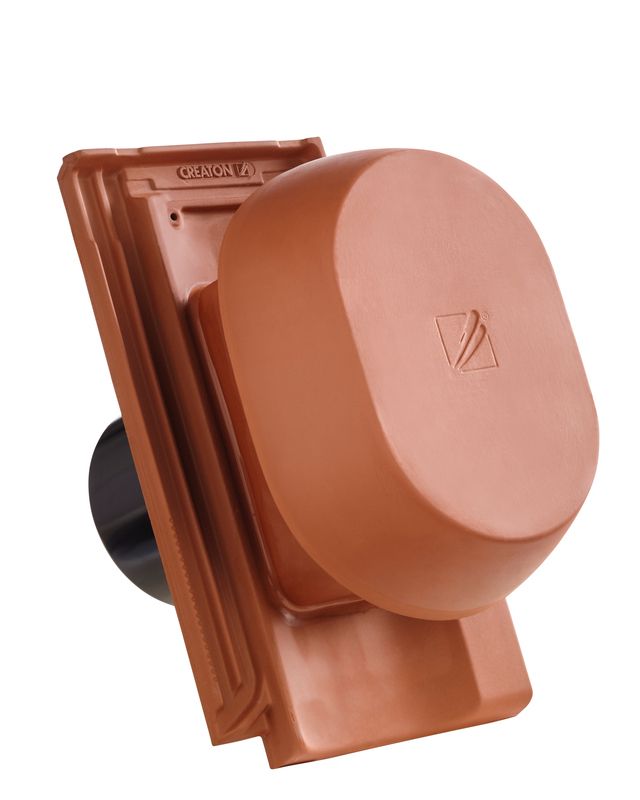

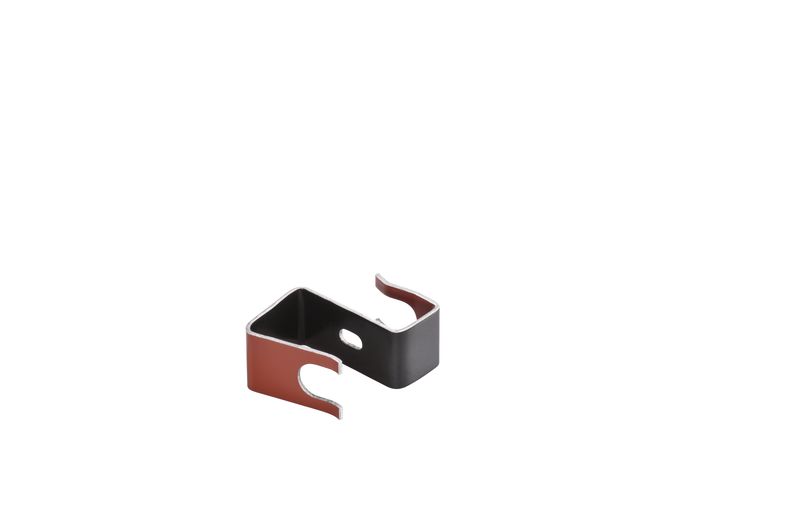

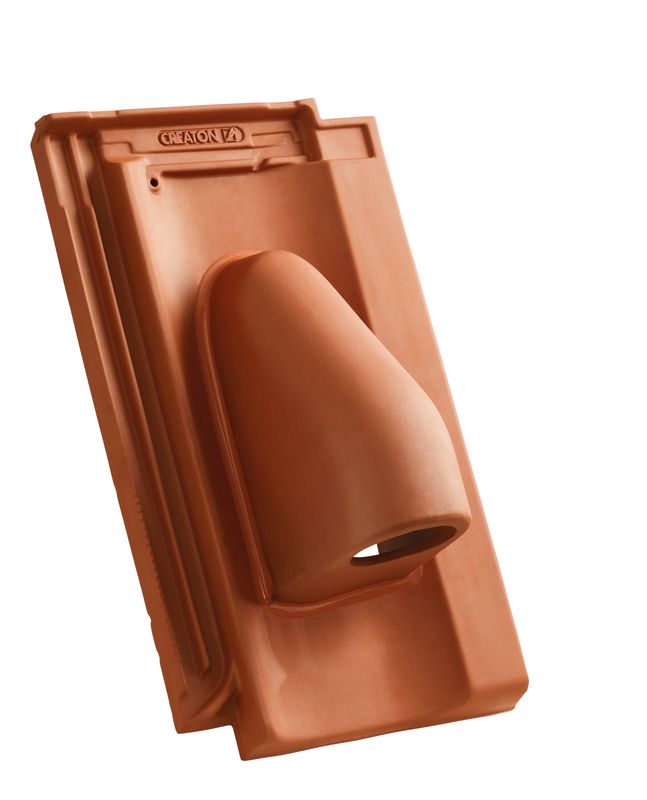

Accessories
