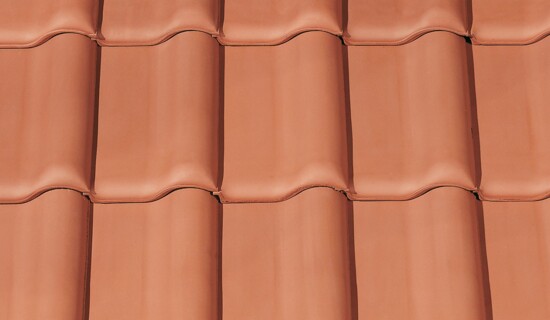

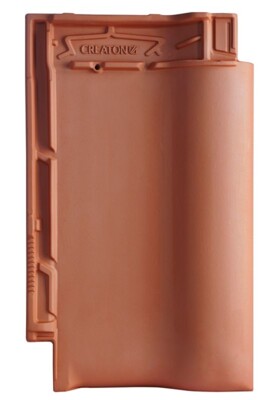

MZ3

Un clasic în formă nouă.

Nervurile laterale pronunțate împiedică pătrunderea apei și în caz de presiune înaltă a vântului
Spațiu de deplasare de 28 mm pentru ajustarea optimă la împărțirea pe lățime a șipcii
Comportament optim la curgere și dirijare sigură a apei datorită suprapunerii optime din punct de vedere tehnic
Materiile prime excelente asigură o suprafață netedă de țiglă
Canelurile duble asigură o susținere sigură și atenuează pătrunderea zăpezii sau ploii torențiale
Dirijare mai bună a apei datorită fălțuirii de cap optimizate

Date tehnice

Mărime (aprox.)	268 x 442 mm
Lăţime de acoperire min. aprox.	216 mm
Lăţime de acoperire medie aprox.	218 mm
Lăţime de acoperire max. (aprox)	220 mm
Dist. min. şipci (aprox.)	334 mm
Lungime acoperire medie aprox.	345 mm
Dist. max. şipci (aprox.)	360 mm
Necesar min. de ţigle (aprox.)	12.6 buc/m²
Necesar mediu de ţigle (aprox.)	13.3 buc/m²
Zidărie max. aprox.	13.9 buc/m²
Greutate/unitate de produs - buc. (aprox.)	3.6 Kg/buc
greutate per m² (aprox.)	47.9 kg/m²
greutate per pallet (aprox.)	889 Kg
Buc. per mini-pack	5 bucata
Buc per palet	240 bucata

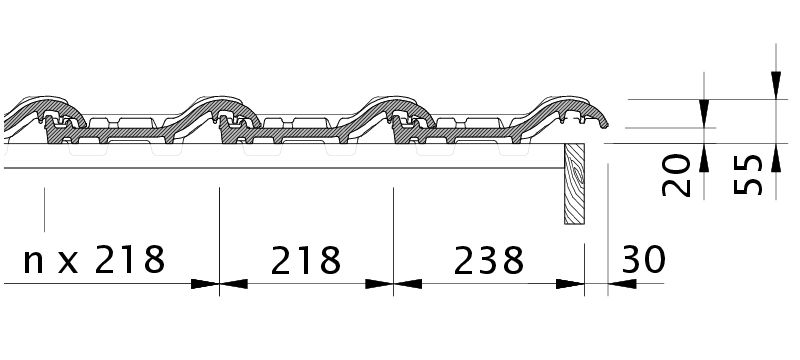

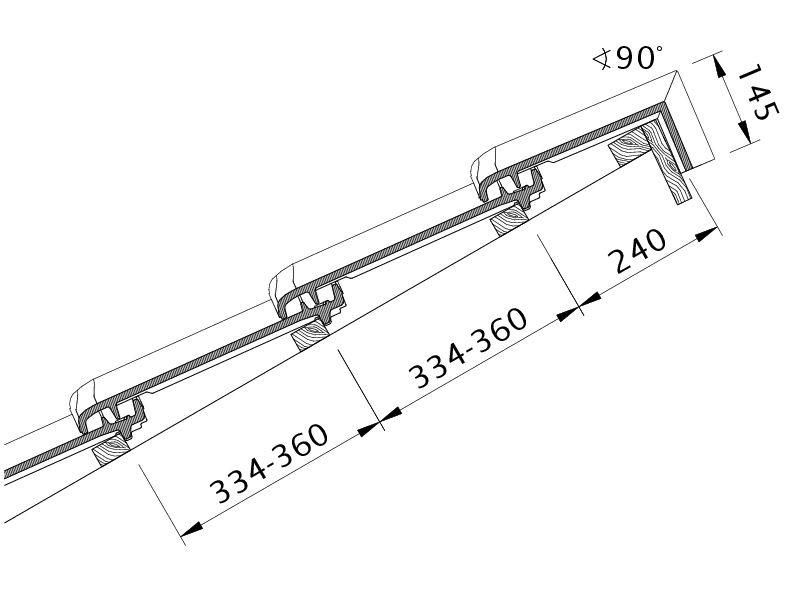

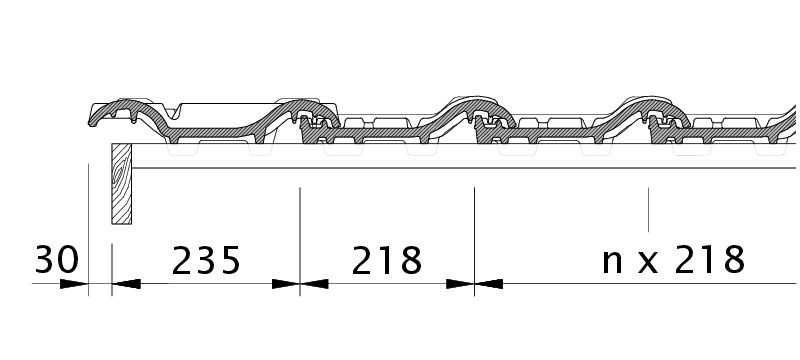

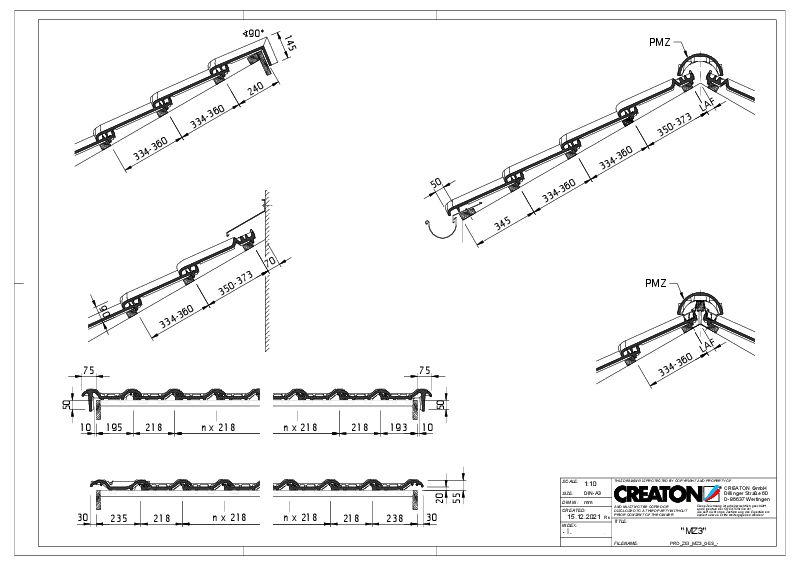

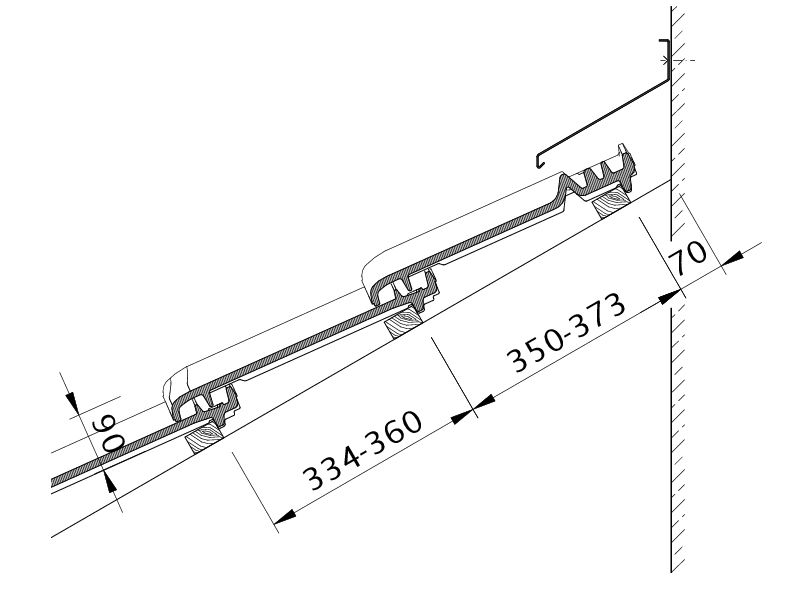

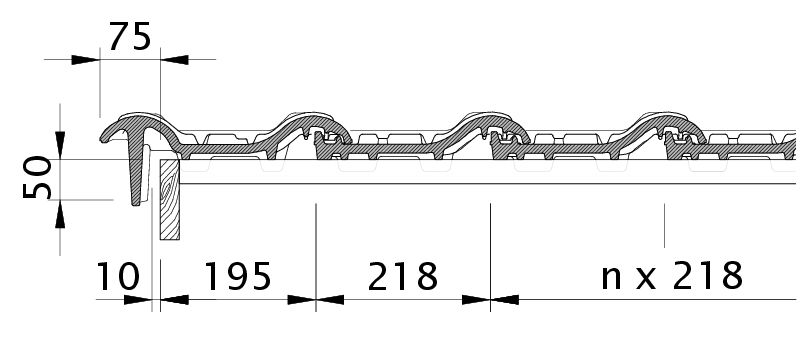

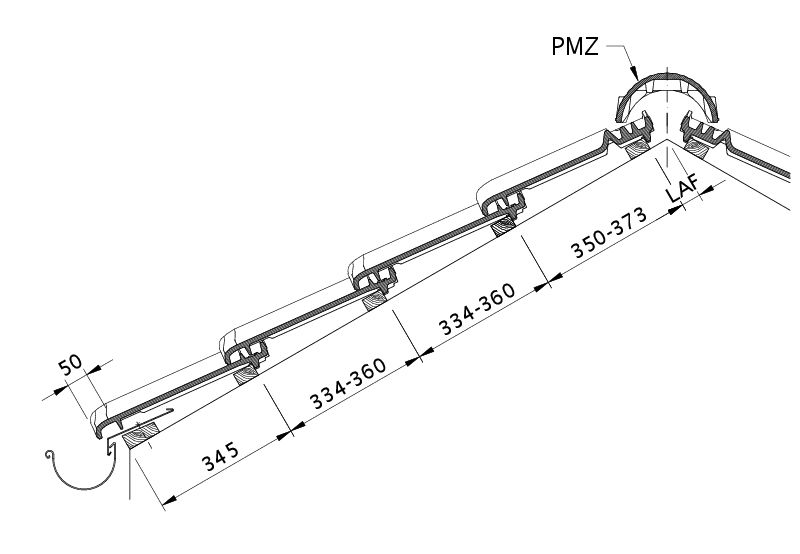

Schite tehnice

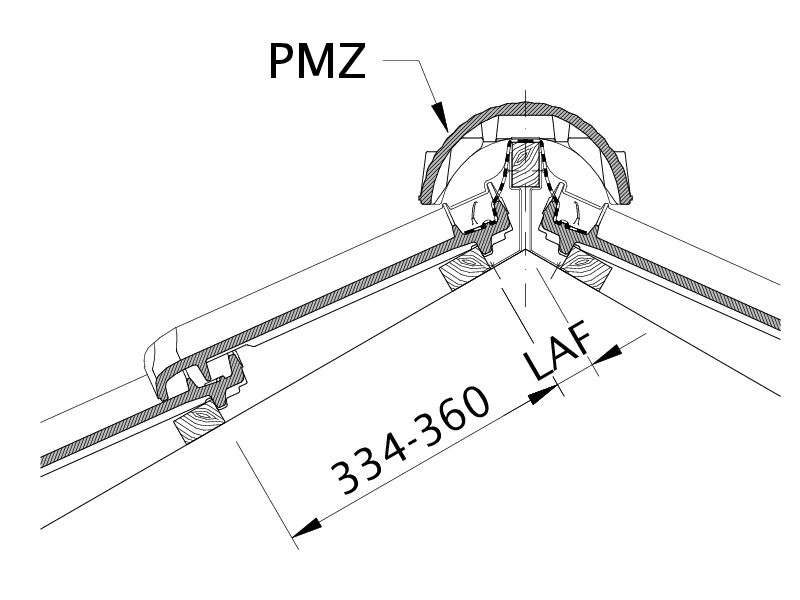

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°
PMZ 2.6 buc/m	LAF	65	60	55	50	45	40	35	25	15	10
PMZ 2.6 buc/m	FLA	125	120	115	105	100	95	95	90	90	85
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PMZ 2.6 buc/m	LAF	65	60	55	45	40	35	30	15	5
PMZ 2.6 buc/m	FLA	135	130	125	115	110	105	105	100	100
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°
PMZ 2.6 buc/m	LAF	60	55	50	40	35	25	20	5
PMZ 2.6 buc/m	FLA	145	140	135	125	120	120	120	115

Gamă de accesorii

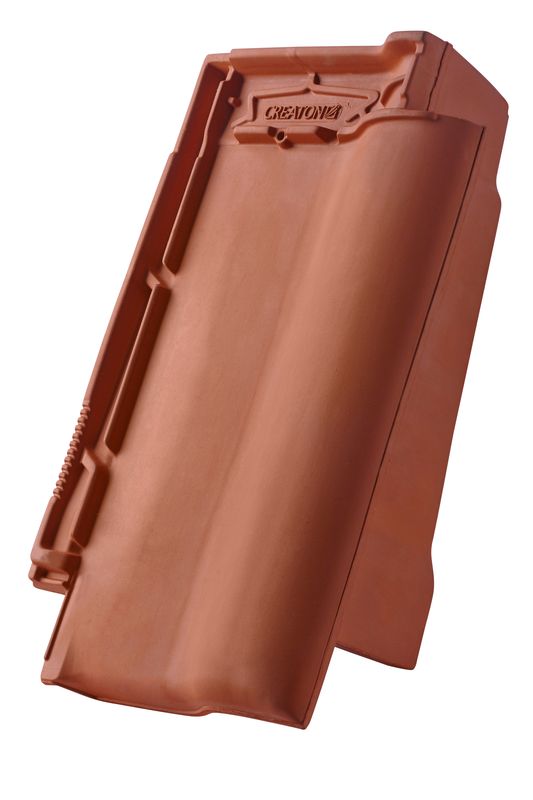

MZ3 Ţiglă laterală dreapta

MZ3 Ţiglă laterală stânga

MZ3 Ţiglă cu proeminenţa dublă

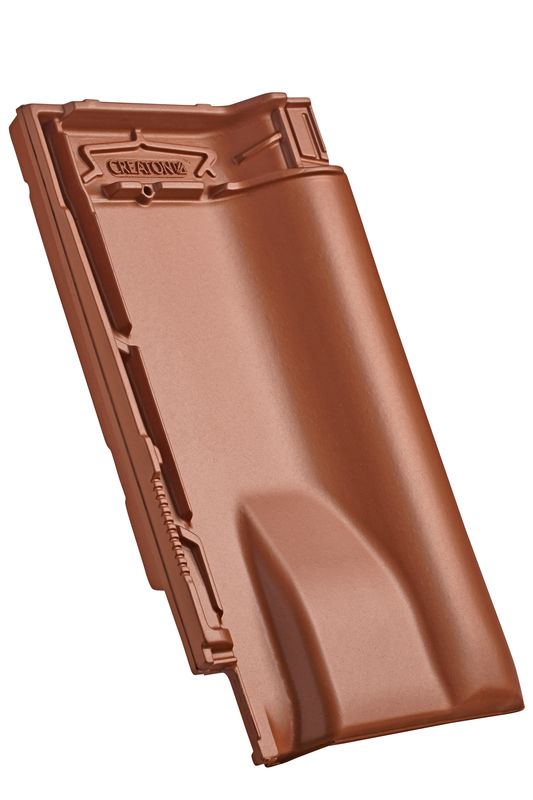

MZ3 Ţiglă de aerisire

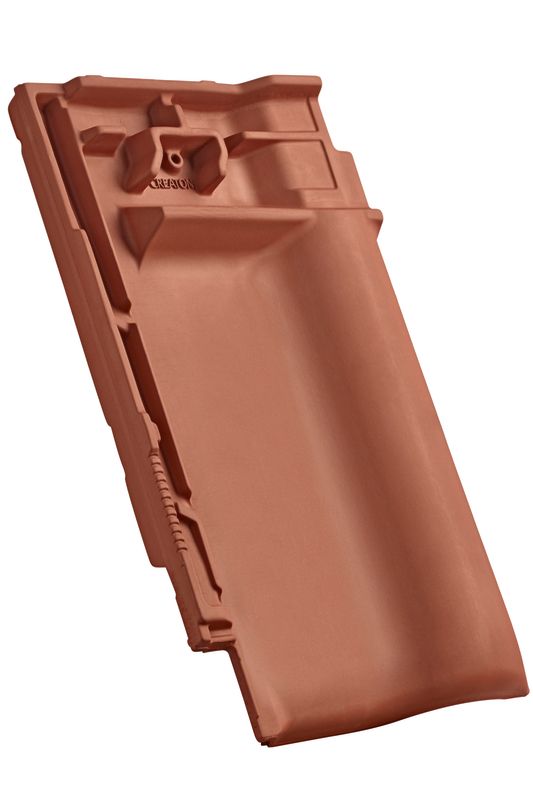

MZ3 Ţiglă de aerisire pentru conexiune la coamă

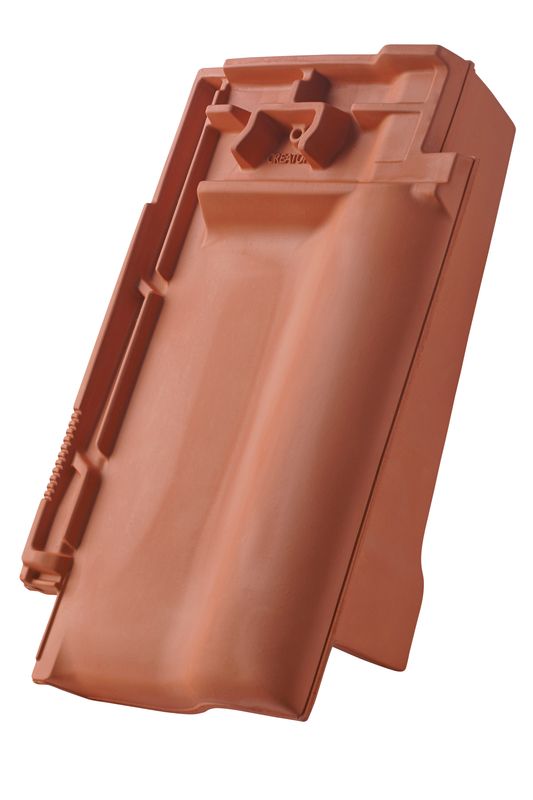

MZ3 Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

MZ3 Ţiglă laterală stânga de aerisire pentru conexiune la coamă

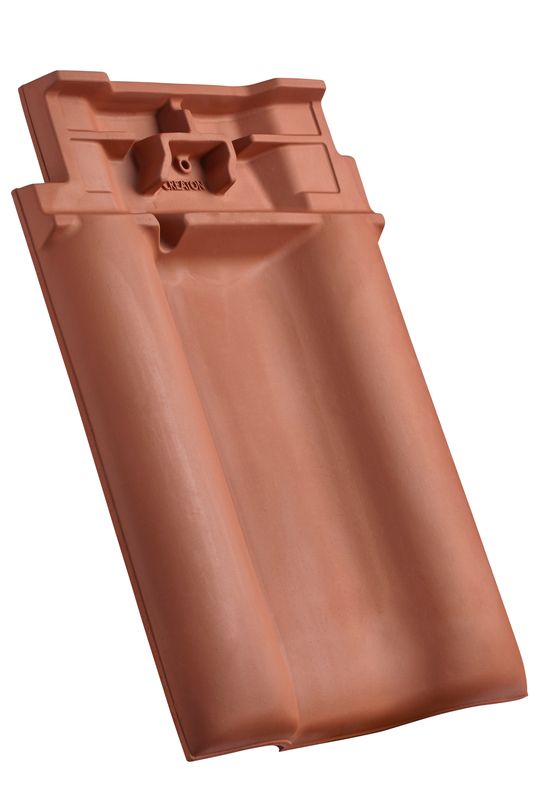

MZ3 Ţiglă de aerisire pentru conexiune la coamă cu proeminenţa dublă

MZ3 Ţiglă cu versant presată

MZ3 Ţiglă laterală dreapta cu proeminenţa dublă

MZ3 Ţiglă laterală stânga cu proeminenţa dublă presată

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

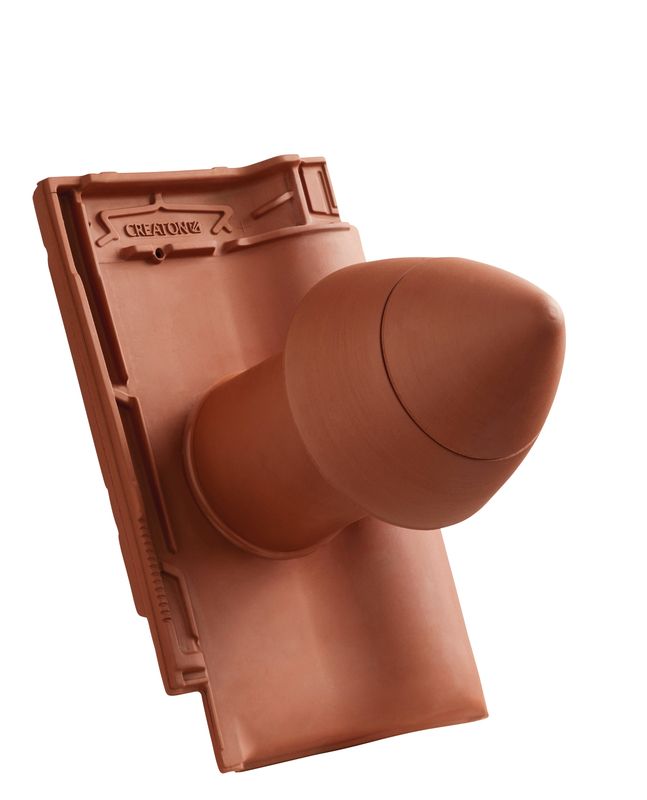

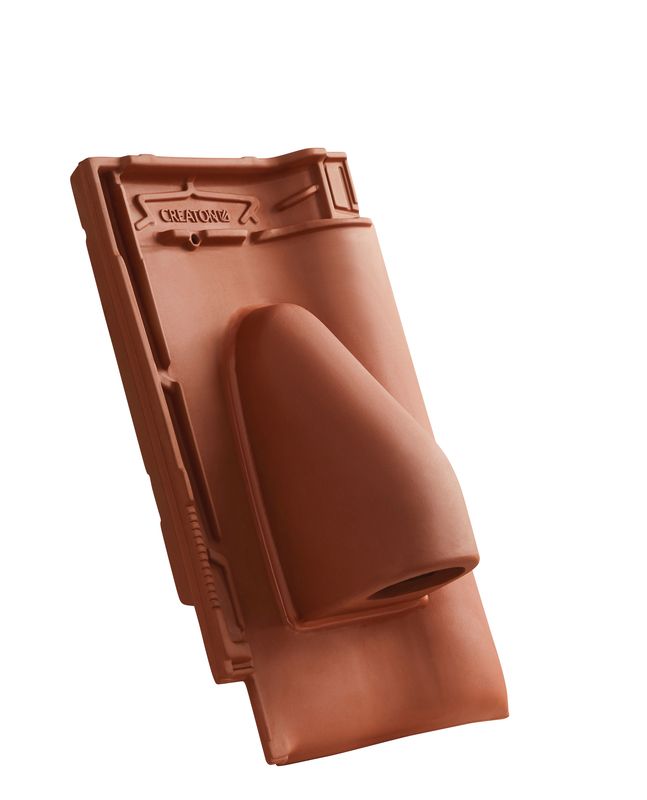

MZ3 Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

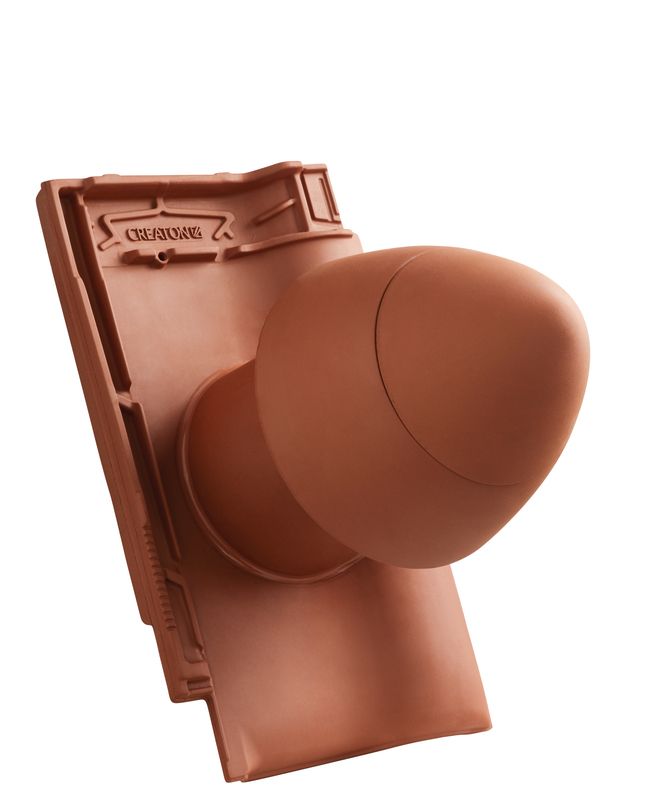

MZ3 Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

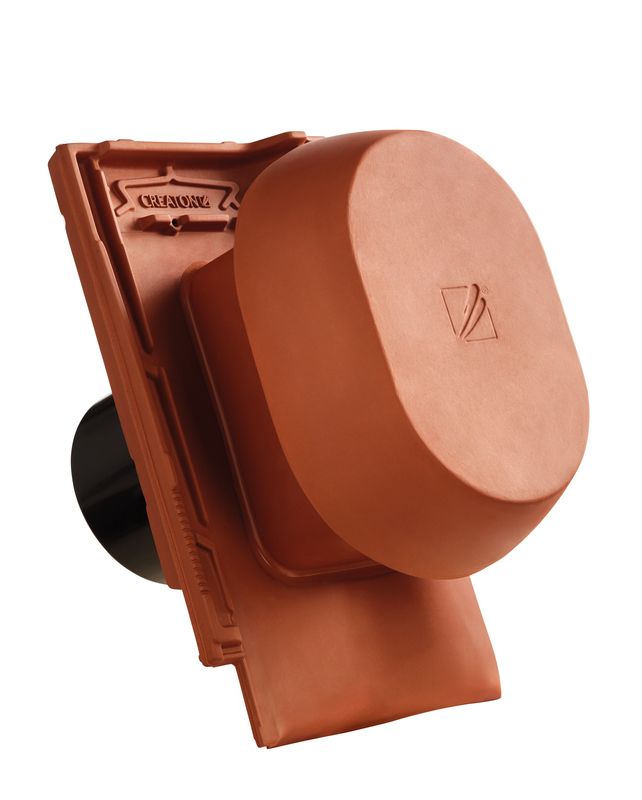

MZ3 Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

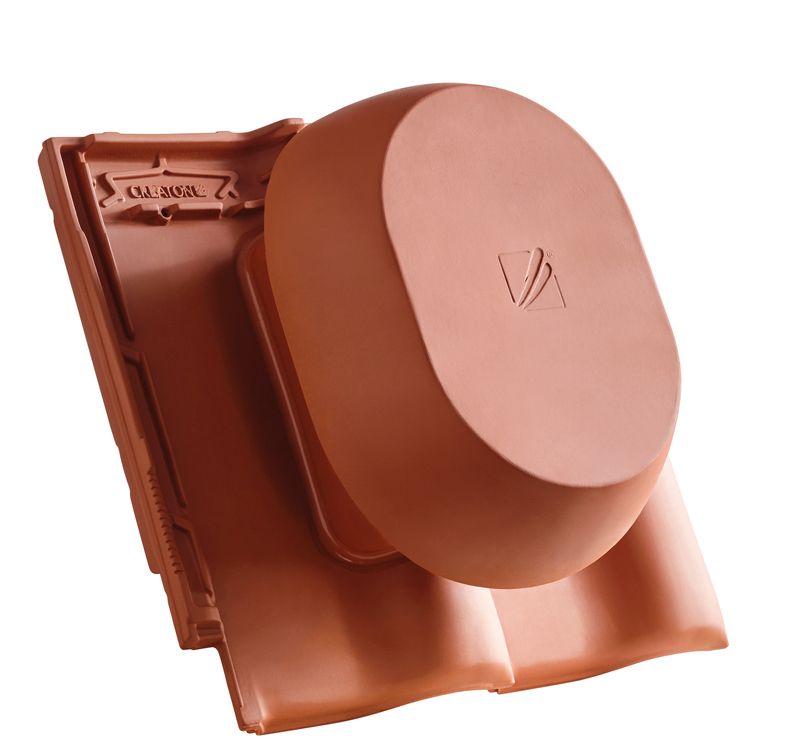

MZ3 Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

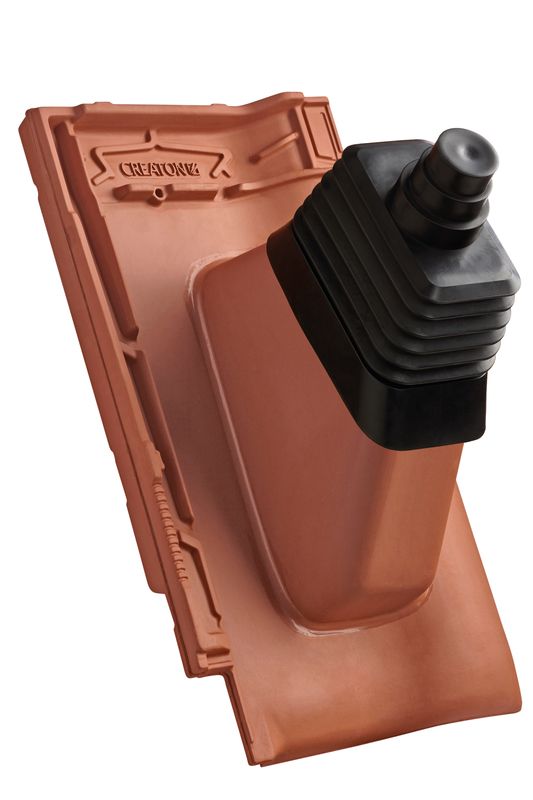

MZ3 Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

MZ3 Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

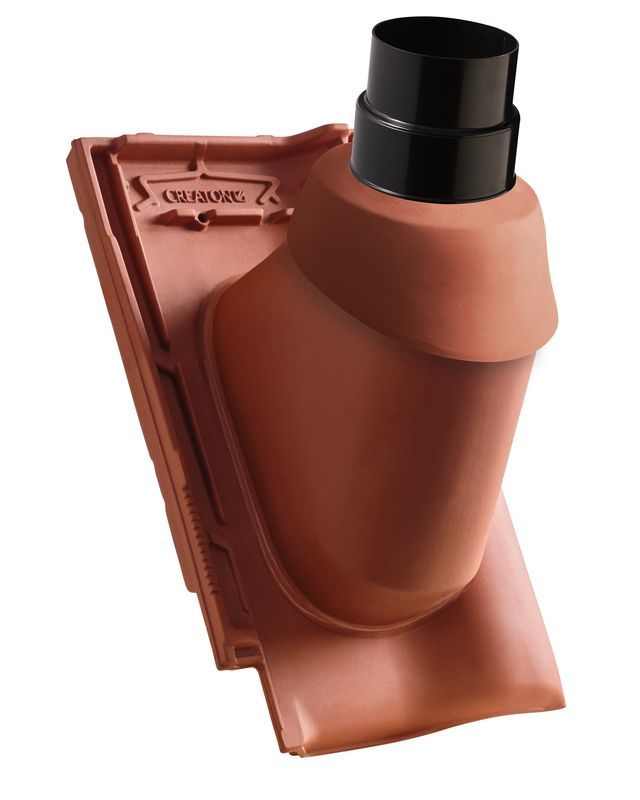

MZ3 Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

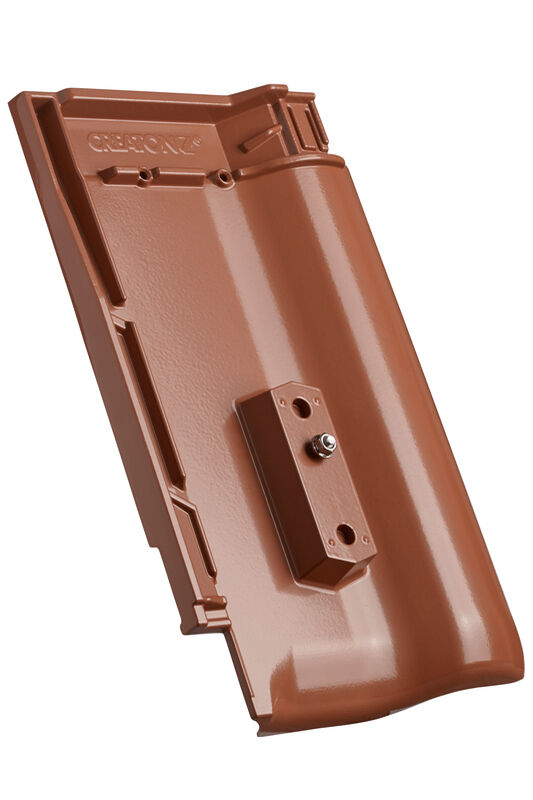

MZ3 Ţiglă de prindere pentru consolă, din aluminiu colorat

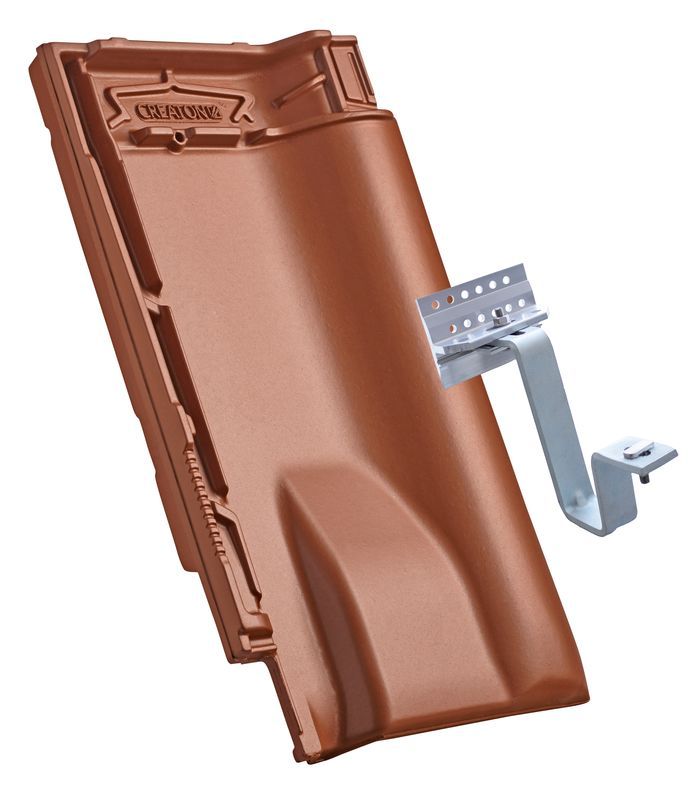

Consolă element solar

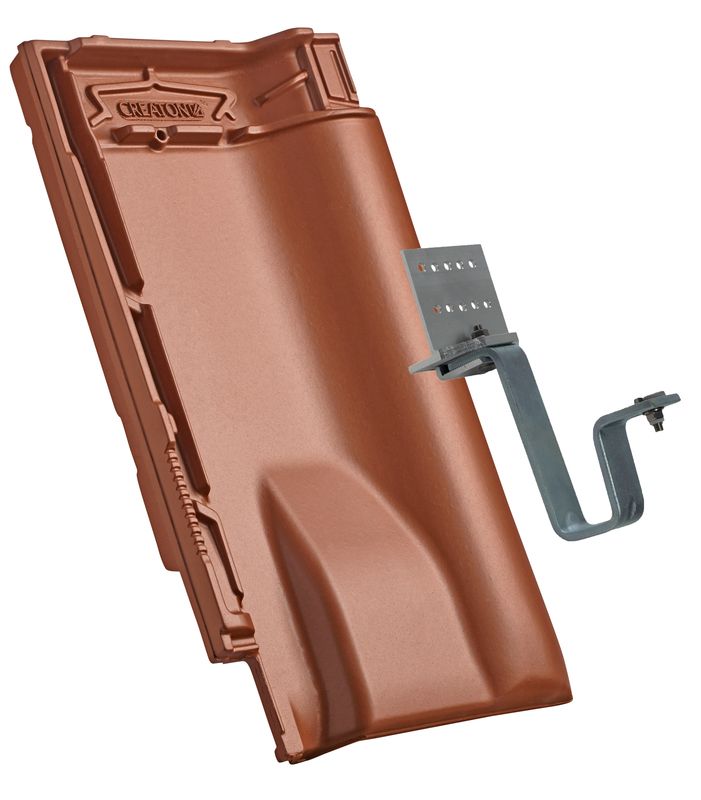

MZ3 Ţiglă solar pentru sipca 30 mm

MZ3 Ţiglă solar pentru sipca 40 mm

Treaptă individuală

Grilaj scurt

Grătar lung

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Scară acoperiş

Colier scară acoperiş

Brăţară burlan

MAG Cârlig de siguranţă

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Accesorii universale si elemente de protectie

MZ3 Ţiglă transparentă (acril)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (MEL, VIS)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (MEL) şi şipci 40/50 (BAL, PRE)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (HER, MZ3, ELE, RAP, MEL)

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (SIN)

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 50 mm

Clemă fixare pentru ţiglă debitată (inox) 10-13 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Ţigle de coamă şi ramificaţii

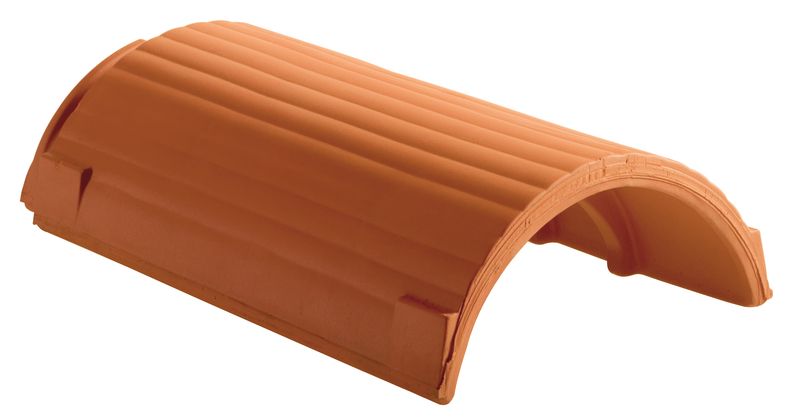

GOG Ţiglă de coamă PMZ

GOG Element ceramic început/final de coamă PMZ

GOG Element ceramic funcţional început/final de coamă PMZ

GOG început de coamă ceramică PMZ

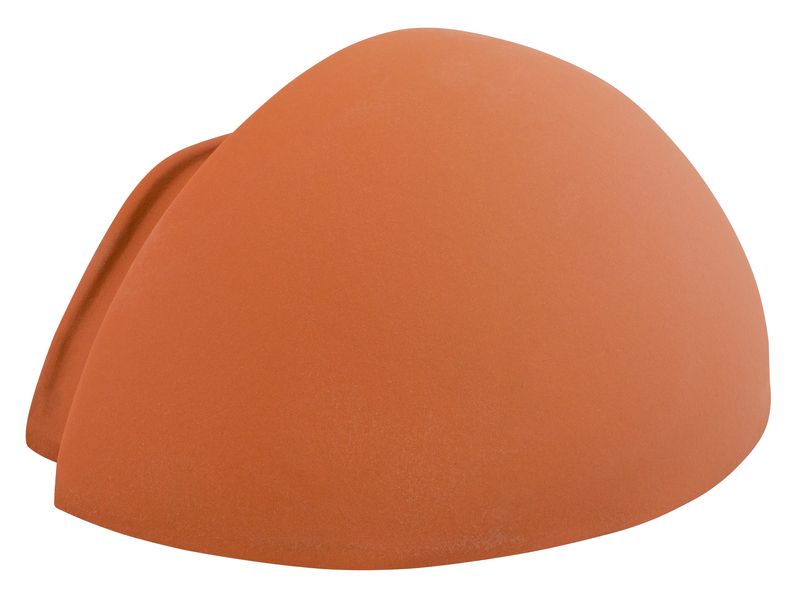

GOG început de coamă ceramică rotund PMZ

GOG început de coamă ceramică PMZ

Clemă din aluminiu pentru coamă PMZ

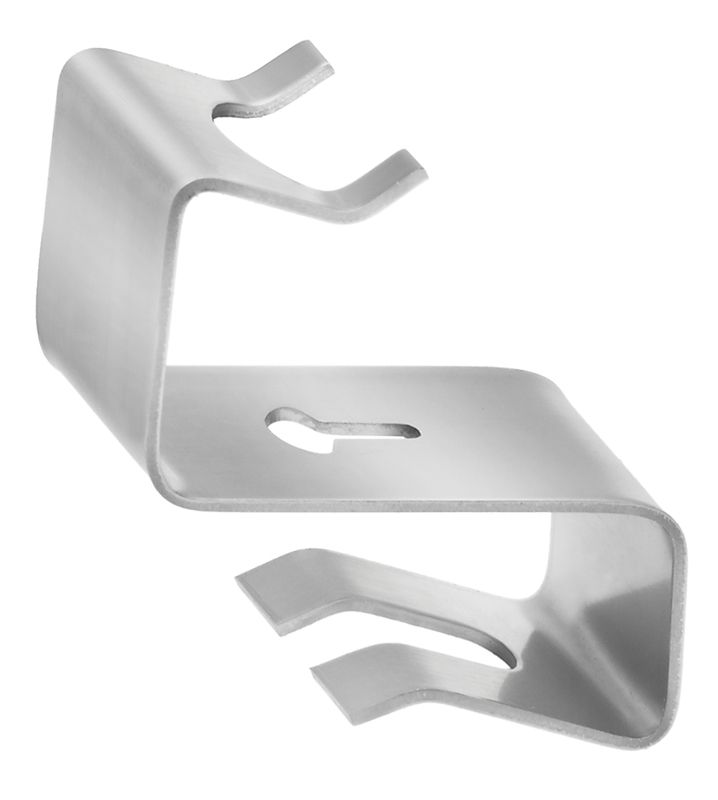

FIRSTFIX clemă coamă inox PMZ

FIRSTFIX sârmă pentru clemă coamă G10

FIRSTFIX set clemă G10

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

GOG Ţiglă de coamă PR

AMBIENTE Ţiglă de aerisire pentru conexiune la coamă,decupaj segment

GOG Element ceramic funcţional început/final de coamă PR

GOG început de coamă ceramică PR

Clemă din aluminiu pentru coamă PR

FIRSTFIX clemă coamă inox PR

GOG Ramificaţie în 3 axe PF

GOG Ramificaţie în 4 axe PF

Descarcari

Brosuri si documente
CAD

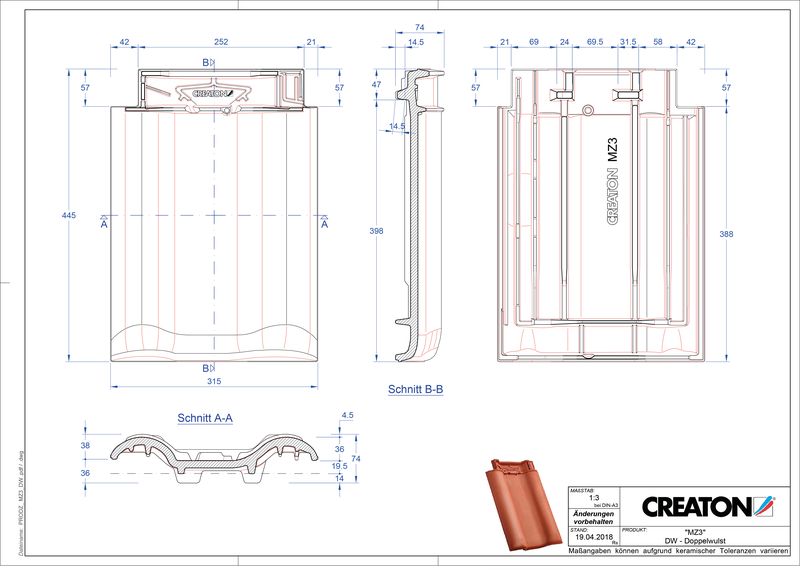

Fiser CAD produs MZ3 Ţiglă cu proeminenta dublă DWZ
pdf | 231 kB
dwg | 251 kB
jpeg | 80 kB

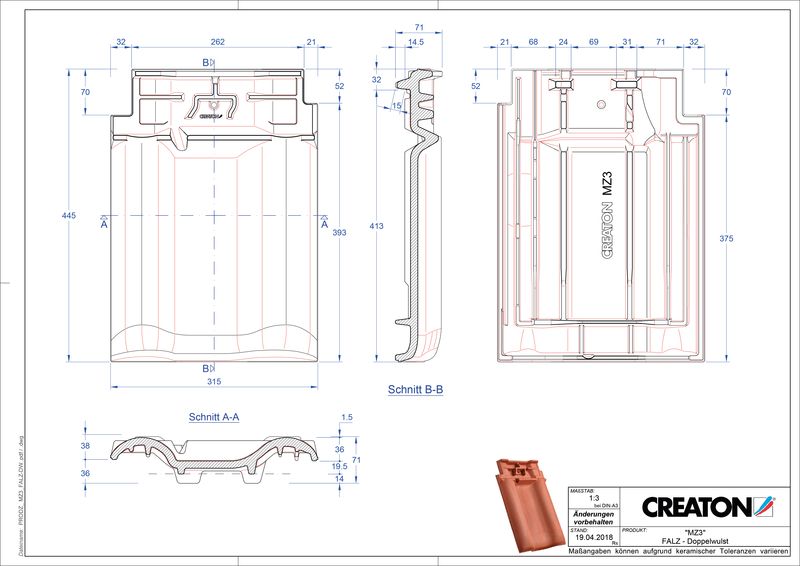

Fiser CAD produs MZ3 Ţiglă cu proeminenţă pentru aerisire coamă FALDWZ
pdf | 230 kB
dwg | 217 kB
jpeg | 83 kB

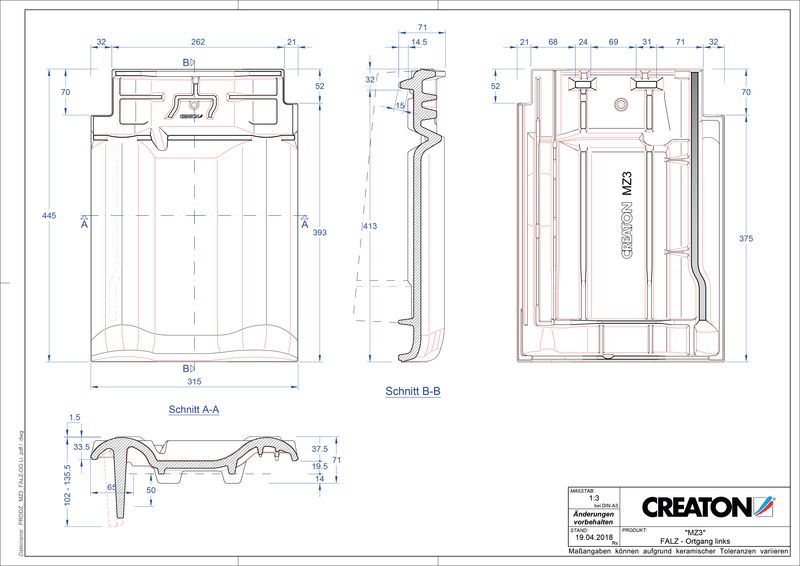

Fiser CAD produs MZ3 Ţiglă laterală de aerisire pentru conexiune la coamă stânga FALOGL
pdf | 224 kB
dwg | 274 kB
jpeg | 83 kB

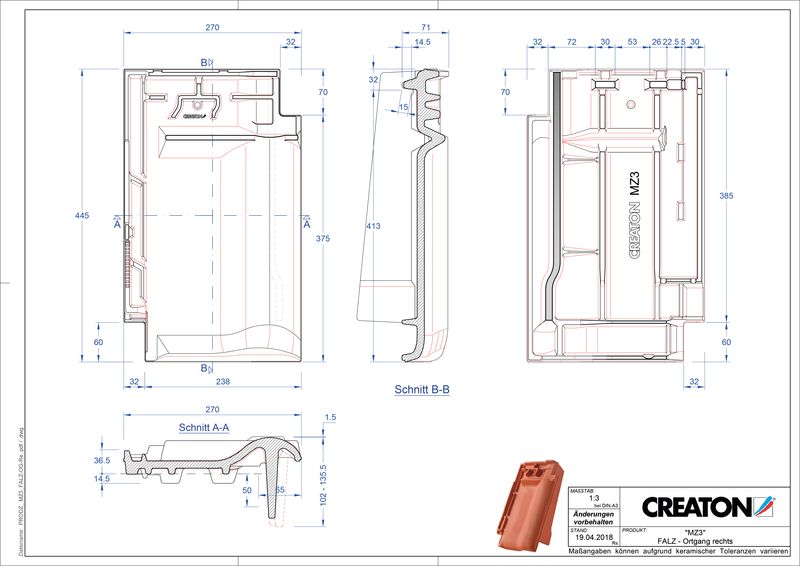

Fiser CAD produs MZ3 Ţiglă laterală de aerisire pentru conexiune la coamă dreapta FALOGR
pdf | 244 kB
dwg | 252 kB
jpeg | 82 kB

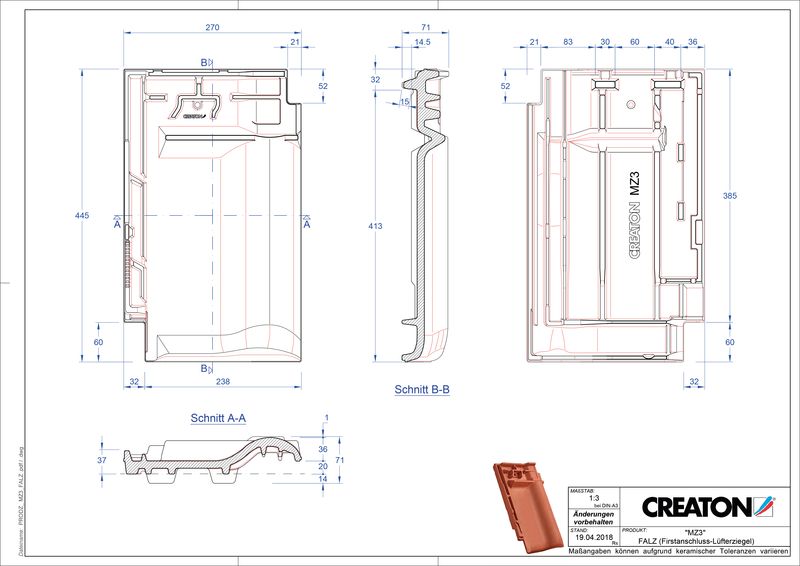

Fiser CAD produs MZ3 Ţiglă aerisire pentru conexiune la coamă FALZ
pdf | 237 kB
dwg | 248 kB
jpeg | 79 kB

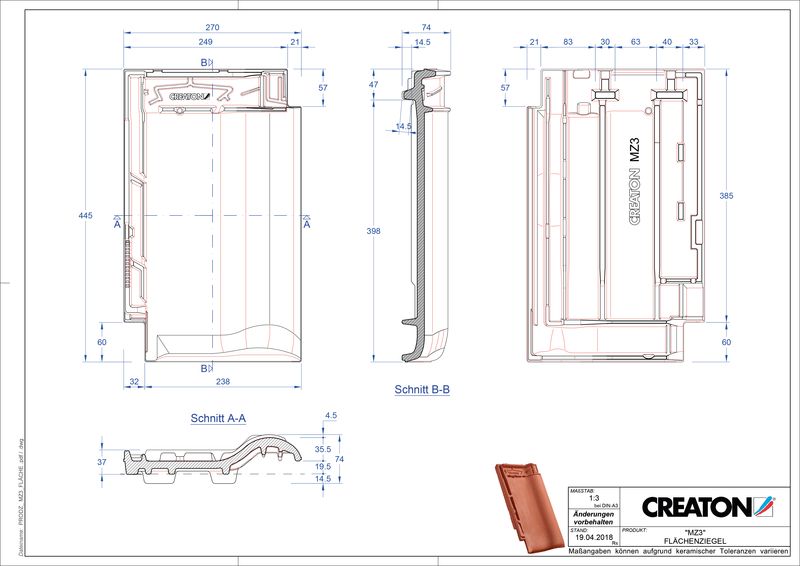

Fiser CAD produs MZ3 Ţiglă de bază FLA
pdf | 246 kB
dwg | 287 kB
jpeg | 78 kB

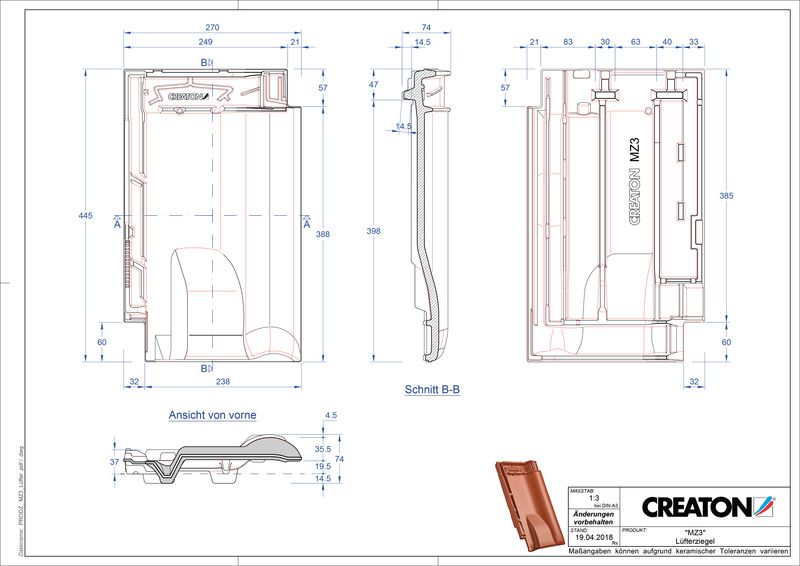

Fiser CAD produs MZ3 Ţiglă de aerisire LUEFTZ
pdf | 250 kB
dwg | 249 kB
jpeg | 80 kB

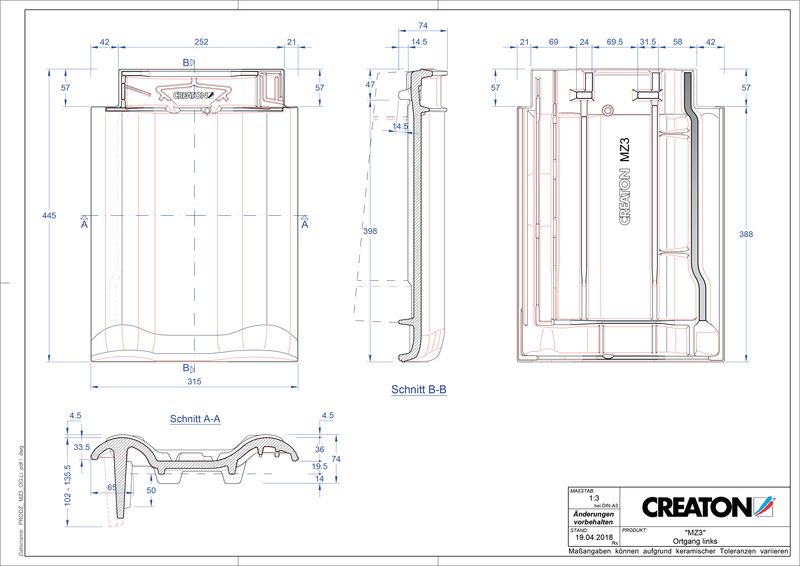

Fiser CAD produs MZ3 laterală stânga OGL
pdf | 230 kB
dwg | 257 kB
jpeg | 81 kB

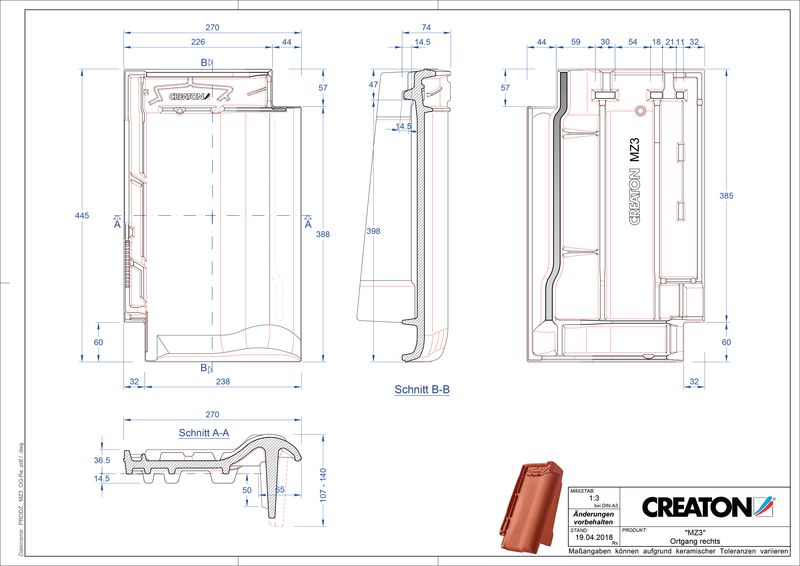

Fiser CAD produs MZ3 laterală dreapta OGR
pdf | 247 kB
dwg | 256 kB
jpeg | 80 kB

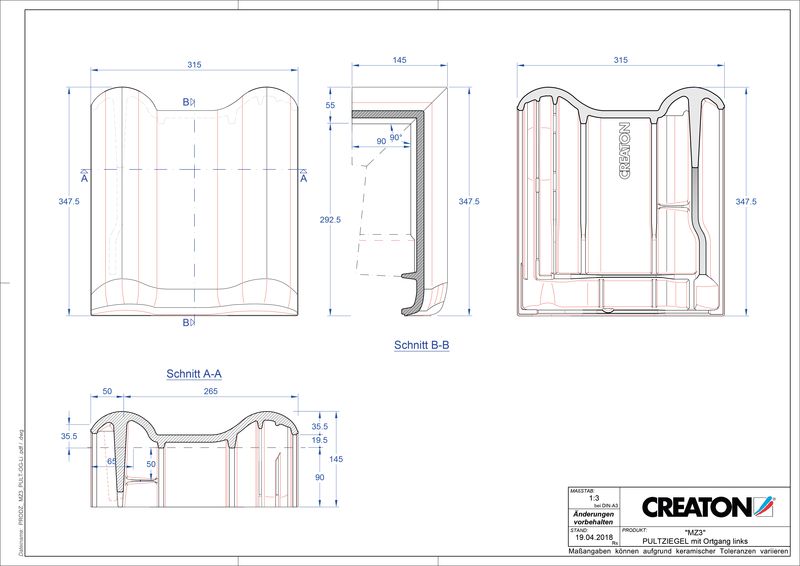

Fiser CAD produs MZ3 Ţiglă laterală stânga cu versant standard PULTOGL
pdf | 213 kB
dwg | 204 kB
jpeg | 73 kB

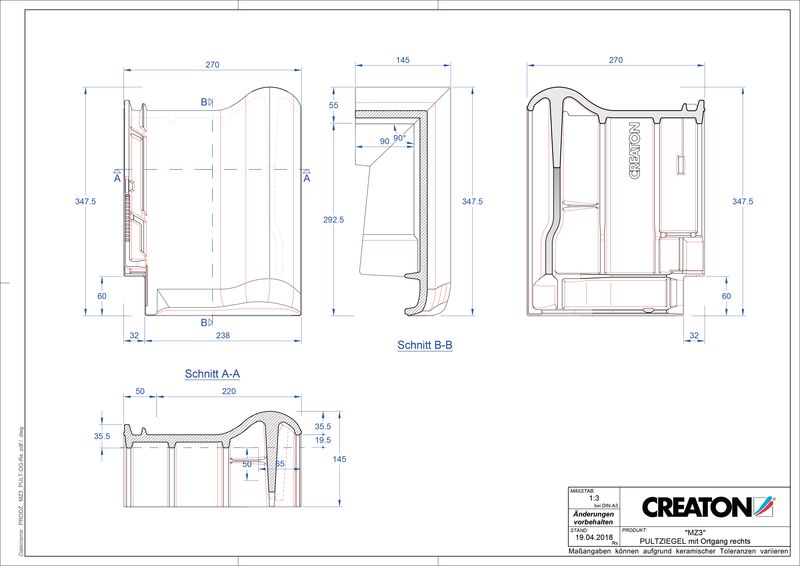

Fiser CAD produs MZ3 Ţiglă laterală dreapta cu versant standard PULTOGR
pdf | 215 kB
dwg | 217 kB
jpeg | 71 kB

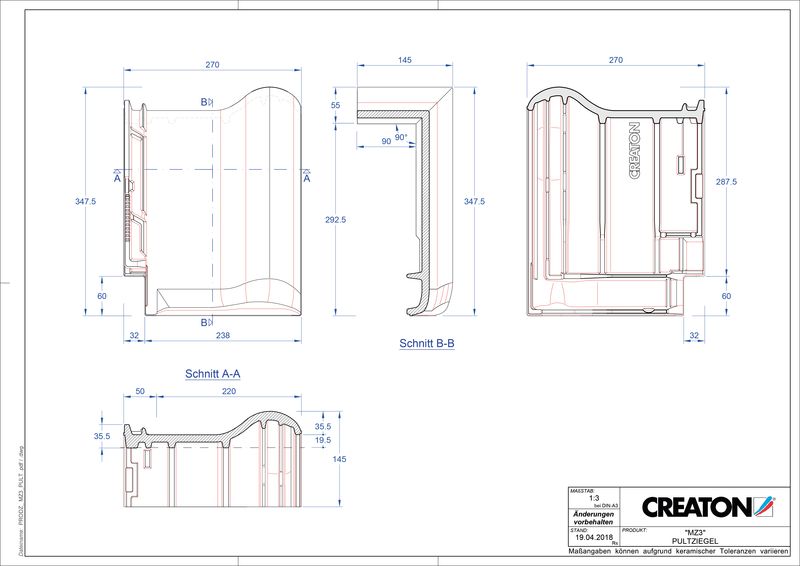

Fiser CAD produs MZ3 Ţiglă cu versant standard PULT
pdf | 211 kB
dwg | 216 kB
jpeg | 70 kB

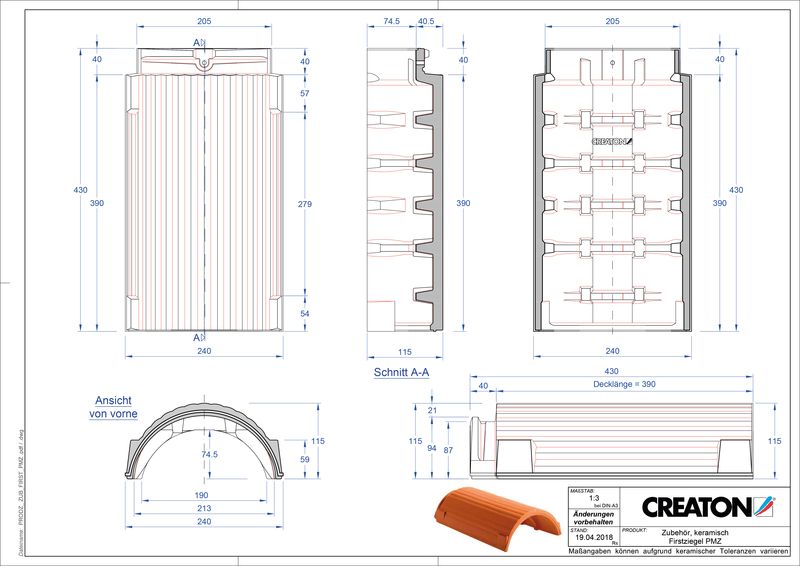

Fiser CAD produs Coamă gamă accesorii FIRST-PMZ
pdf | 224 kB
jpeg | 89 kB

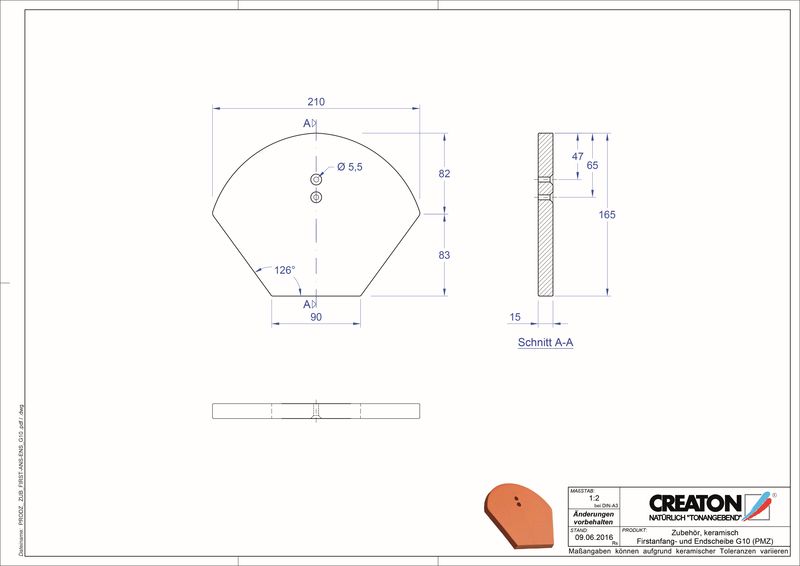

Fiser CAD produs Coamă gamă accesorii FIRSTAESCH-G10-PMZ
pdf | 186 kB
dwg | 129 kB
jpeg | 35 kB

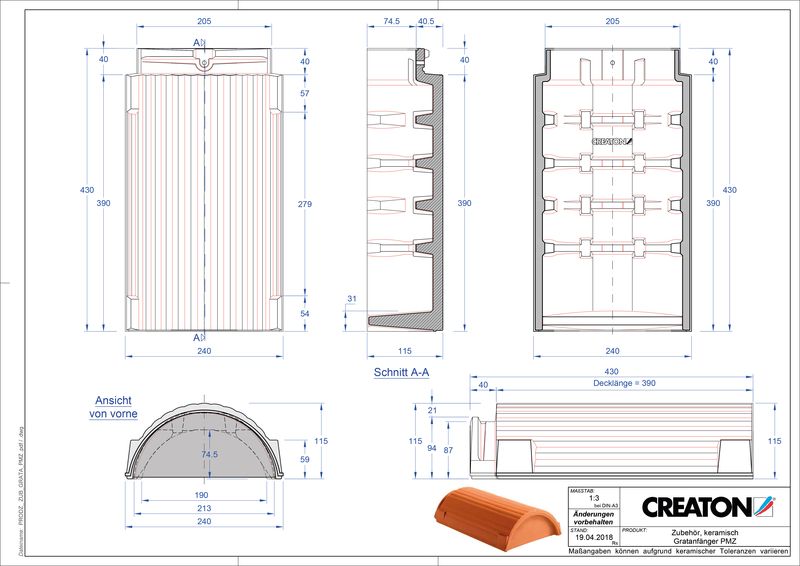

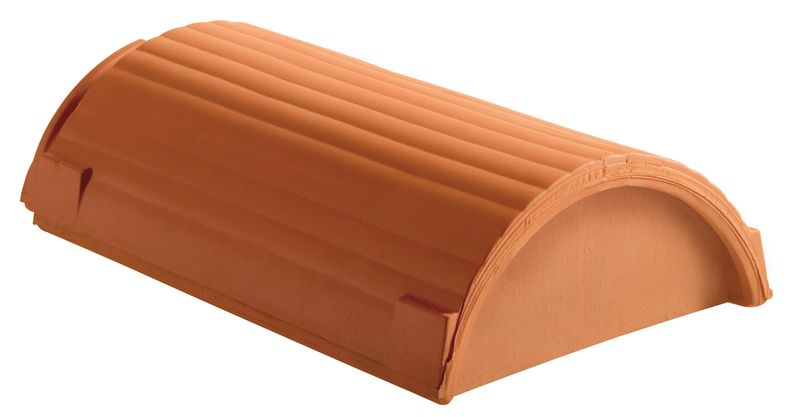

Fiser CAD produs Coamă gamă accesorii GRATA-PMZ
pdf | 226 kB
jpeg | 89 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
