MAXIMA PRO

Atrăgător și inconfundabil.

Este o combinație a formei care a fost folosită de zeci de ani și a calității plăcilor ceramice de acoperiș, care, datorită dimensiunilor și parametrilor de acoperire, este o alegere ideală pentru înlocuirea de înaltă calitate a acoperirilor vechi în format 10. Necesarul său material este astfel de cca. 9,5 buc/m2 și capacitatea de deplasare de 41 mm, precum și designul canelurii, permit o utilizare versatilă și o instalare ușoară.

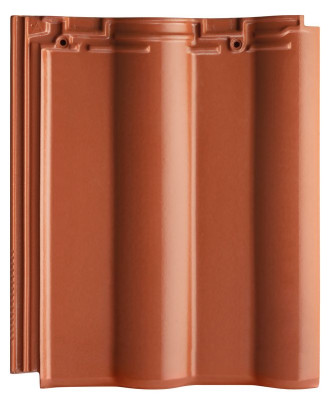

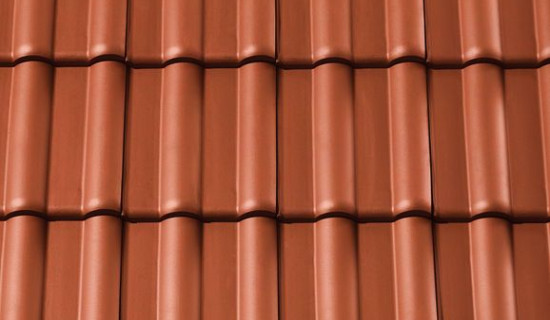

NUANCE roşu cupru angoba
NUANCE roşu cupru angoba
NUANCE ardezie angoba
NUANCE ardezie angoba
NUANCE negru mat angoba
NUANCE negru mat angoba
FINESSE negru smălţuit
FINESSE negru smălţuit

Date tehnice

Mărime (aprox.)329 x 397 mm
Lăţime de acoperire min. aprox.300 mm
Lăţime de acoperire medie aprox.300 mm
Lăţime de acoperire max. (aprox)300 mm
Dist. min. şipci (aprox.)310 mm
Lungime acoperire medie aprox.330 mm
Dist. max. şipci (aprox.)350 mm
Necesar min. de ţigle (aprox.)9.5 buc/m²
Necesar mediu de ţigle (aprox.)10.1 buc/m²
Zidărie max. aprox.10.8 buc/m²
Greutate/unitate de produs - buc. (aprox.)3.7 Kg/buc
greutate per m² (aprox.)36.9 kg/m²
greutate per pallet (aprox.)888 Kg
Buc. per mini-pack4 bucata
Buc per palet240 bucata

Schite tehnice

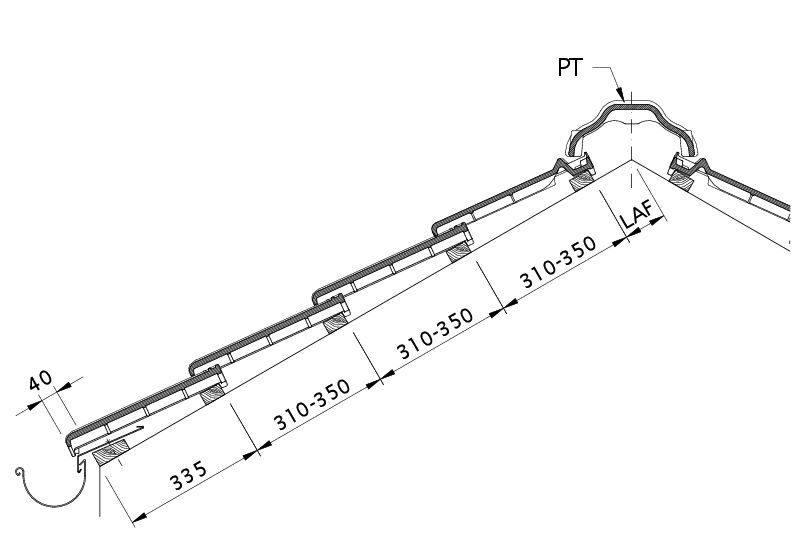

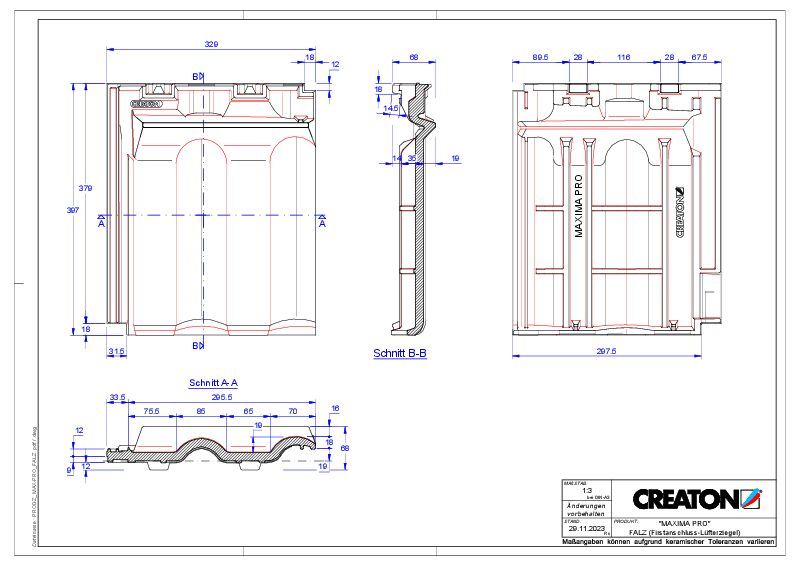

Desen tehnic produs MAXIMA DQF DQF
Desen tehnic produs MAXIMA DQF DQF

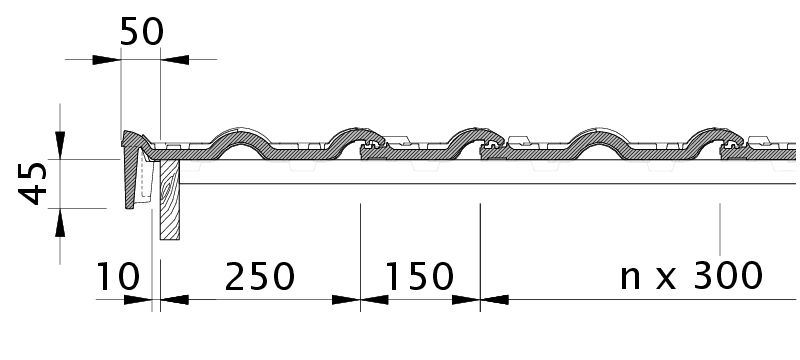

Desen tehnic produs MAXIMA Ţiglă laterală stânga OBL
Desen tehnic produs MAXIMA Ţiglă laterală stânga OBL

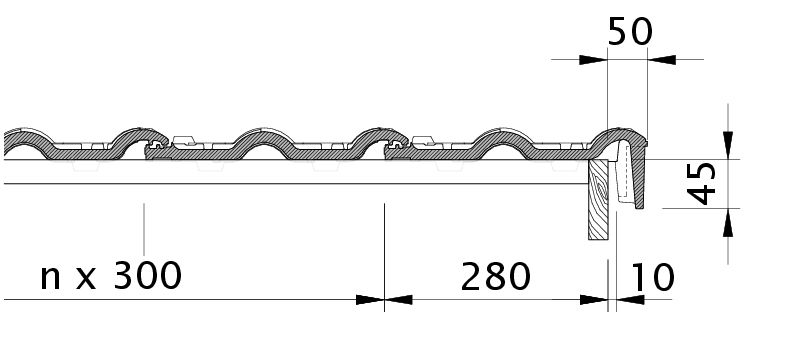

Desen tehnic produs MAXIMA Ţiglă laterală dreapta OBR
Desen tehnic produs MAXIMA Ţiglă laterală dreapta OBR

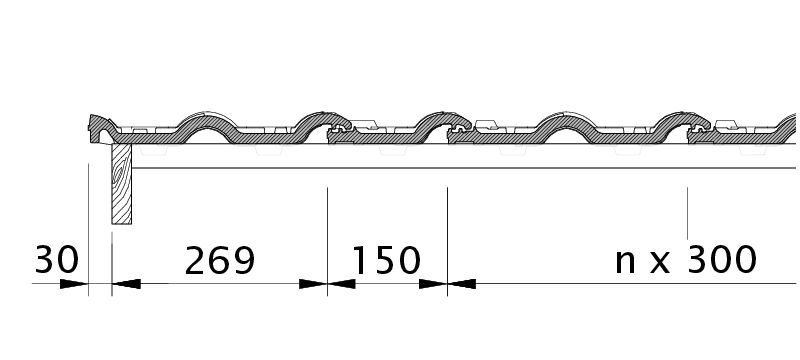

Desen tehnic produs MAXIMA Ţiglă laterală stânga cu proeminenţă ODL
Desen tehnic produs MAXIMA Ţiglă laterală stânga cu proeminenţă ODL

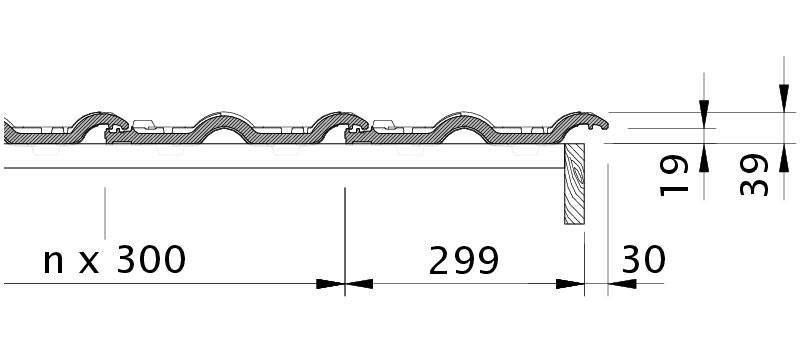

Desen tehnic produs MAXIMA Ţiglă laterală dreapta cu proeminenta dublă OFR
Desen tehnic produs MAXIMA Ţiglă laterală dreapta cu proeminenta dublă OFR

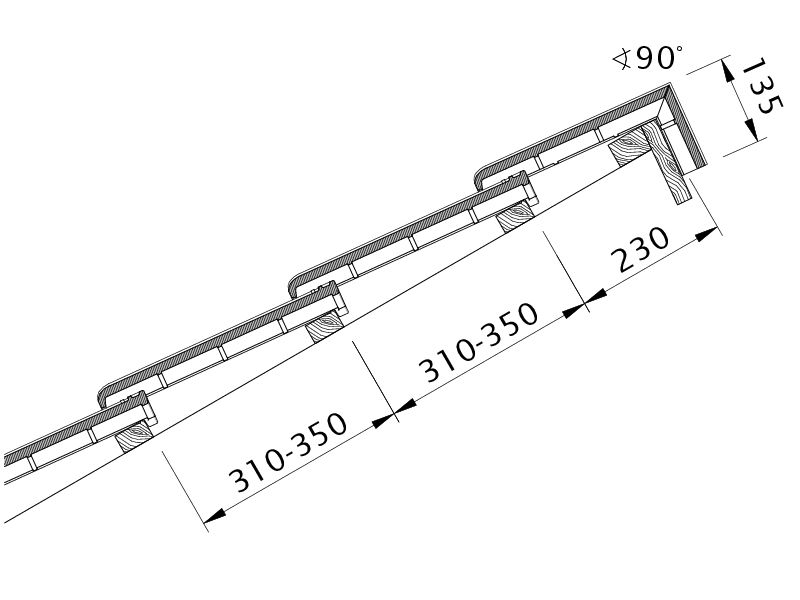

Desen tehnic produs MAXIMA PDA PDA
Desen tehnic produs MAXIMA PDA PDA

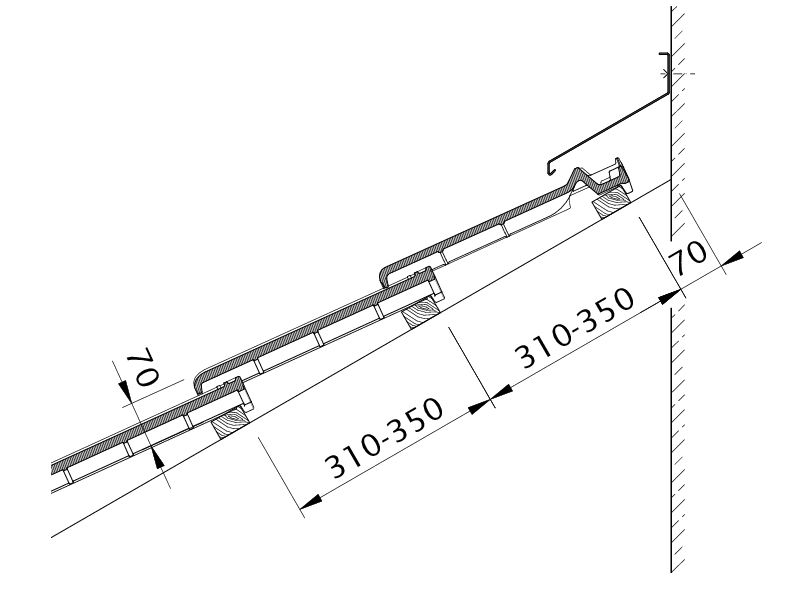

Desen tehnic produs MAXIMA WMF WMF
Desen tehnic produs MAXIMA WMF WMF

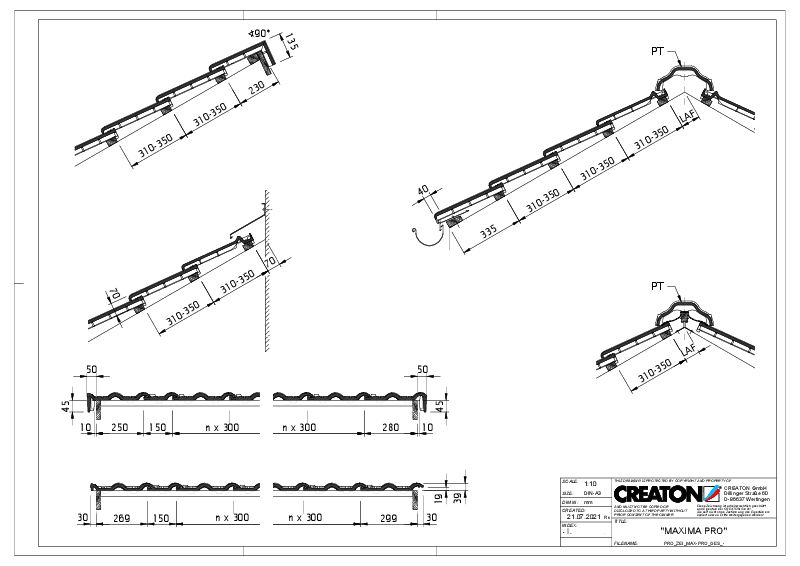

Drawing MAXIMA PRO general view GES
Drawing MAXIMA PRO general view GES

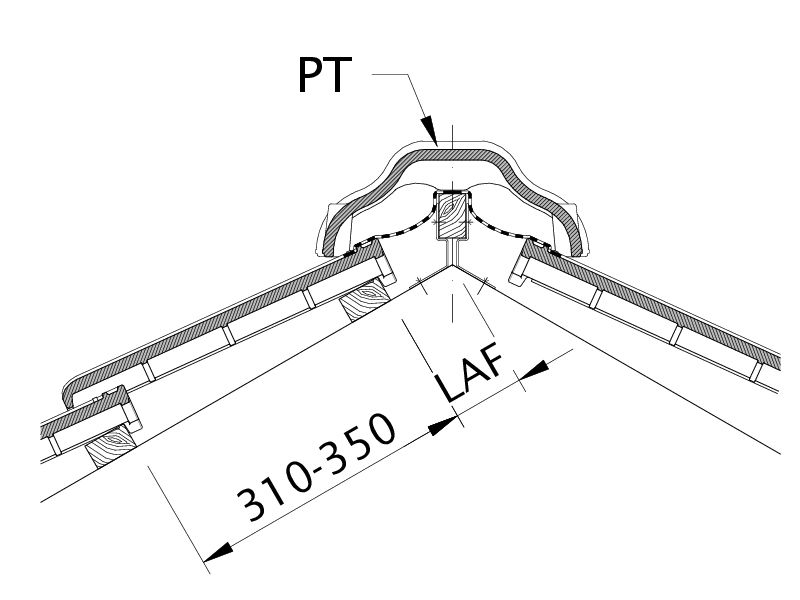

Desen tehnic produs MAXIMA LAF LAF
Desen tehnic produs MAXIMA LAF LAF

Aplicatii

Măsuri suplimentare în conformitate cu specificațiile producătorului CREATON
16 °Limita panta (Germania)
≥ 16 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO longlife ND extra
≥ 14 °Installation of a trussing sheet/glued sub-roof with nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 °Installation as a rainproof sub-roof, possible CREATON products: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Installation as a watertight sub-roof, possible CREATON products: QUATTRO longlife extra
- Installation as a watertight sub-roof welded in a 7° special solution, please observe separate installation guidelines, possible CREATON products: QUATTRO longlife extra

Informatii Tehnice

  • Desenul tehnic prezentat este doar un exemplu.
  • Conform Asociației Centrale a Comerțului German de Acoperișuri (ZVDH) pentru tiglele laterale , distanța dintre marginea interioară și marginea exterioară a peretelui trebuie să fie de cel puțin 1 cm.
  • Normele și standardele naționale actuale se aplică executării lucrărilor de acoperișuri. Acestea variază de la o țară la alta (de exemplu, Regulile ZVDH, Standardele austriece) și trebuie luate în considerare în timpul executării. Ca informații ale producătorului, informațiile specifice CREATON despre execuția sub acoperișului sunt, de asemenea, aplicabile și sunt complementare acestora.
  • Please consider the sample letter for the standard CREATON roof pitches.

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 buc/mLAF115110100100100100100100105110110
PT 2.5 buc/mFLA1059585756555453525100
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 buc/mLAF1151101009595959590909595
PT 2.5 buc/mFLA110105958575655545352010
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 buc/mLAF110105959090858580808585
PT 2.5 buc/mFLA1201151059585807060503525

Ţigle de coamă şi ramificaţii

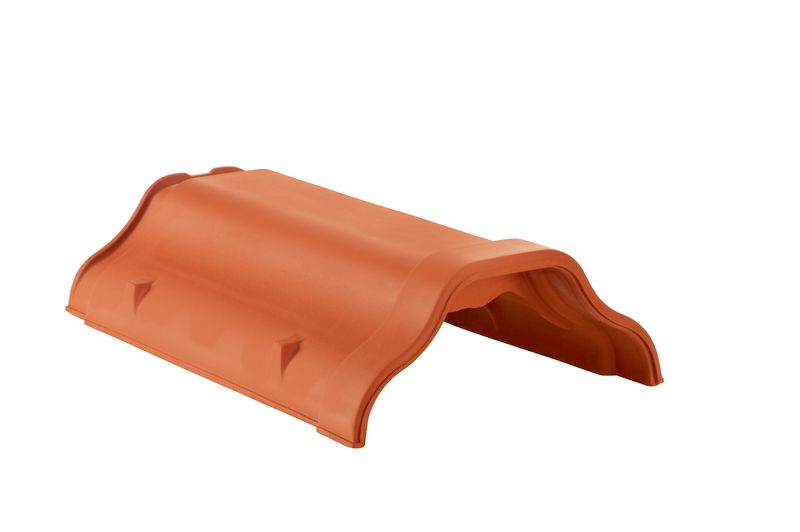

WID Ţiglă de coamă PT

WID Ţiglă de coamă PT

FIRSTFIX set clema PZ

FIRSTFIX set clema PZ

FIRSTFIX set clema PZ

FIRSTFIX set clema PZ

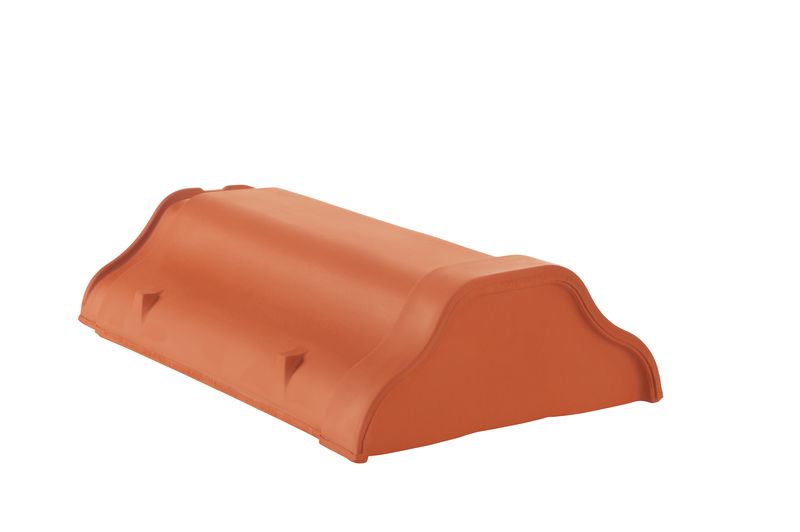

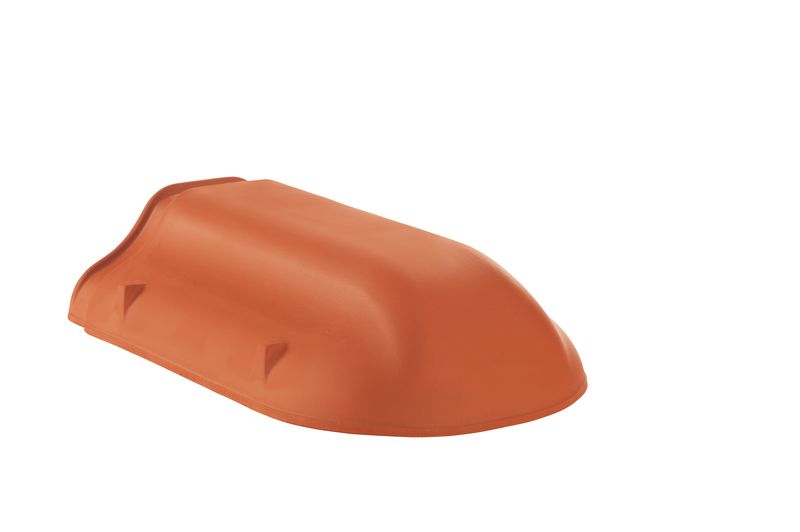

WID început de coamă ceramică rotund PT

WID început de coamă ceramică rotund PT

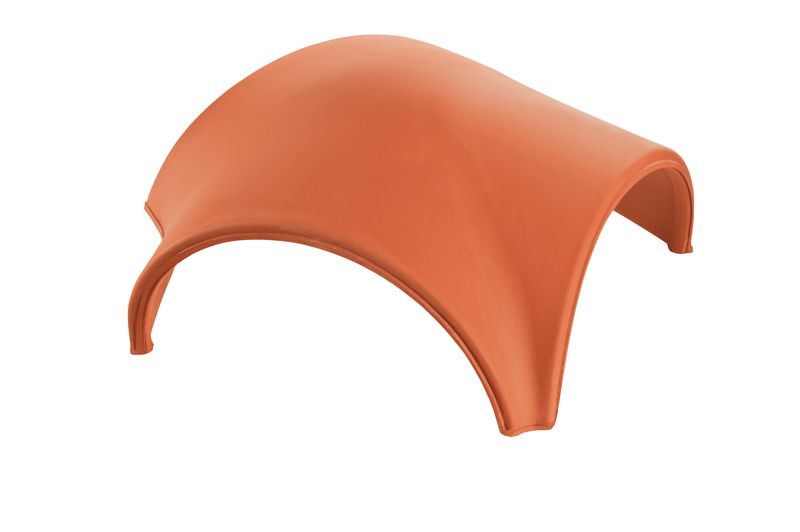

WID Ramificaţie în 3 axe PT

WID Ramificaţie în 3 axe PT

WID Ramificaţie în 4 axe PT

WID Ramificaţie în 4 axe PT

FIRSTFIX clema coama otel inoxidabil PZ

FIRSTFIX clema coama otel inoxidabil PZ

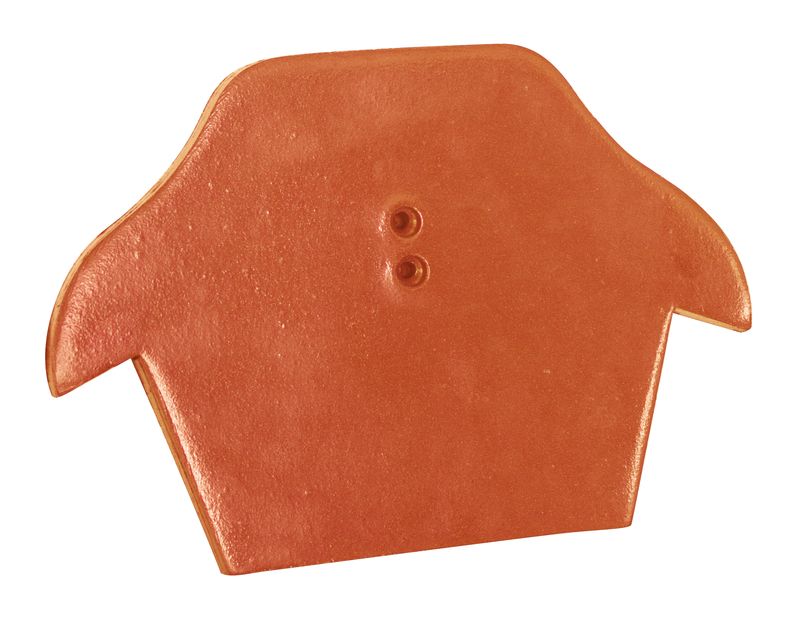

WID Element ceramic început/final de coamă PT

WID Element ceramic început/final de coamă PT

Clema din aluminiu pentru coama PZ

Clema din aluminiu pentru coama PZ

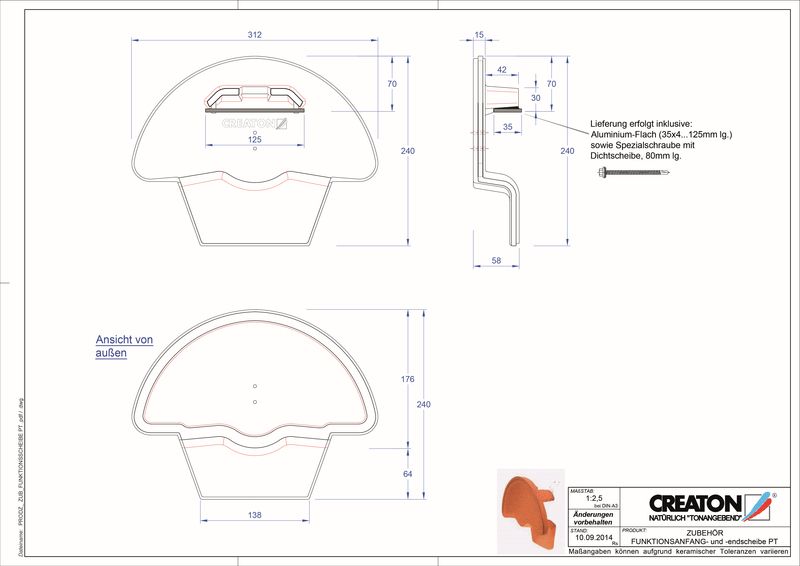

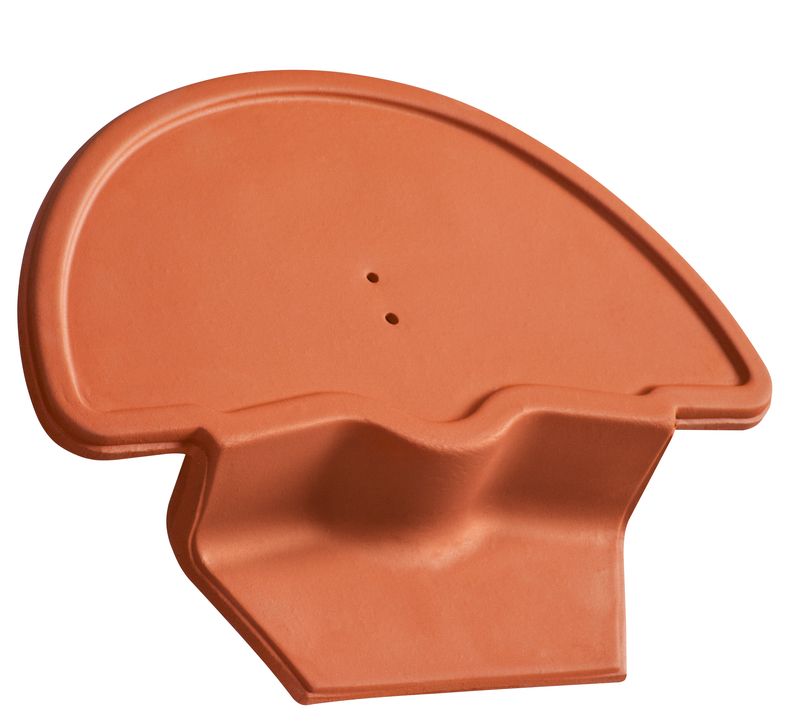

WID Element ceramic funcţional început/final de coamă PT

WID Element ceramic funcţional început/final de coamă PT

FIRSTFIX sârmă pentru clemă coamă G10

FIRSTFIX sârmă pentru clemă coamă G10

FIRSTFIX set clemă G10

FIRSTFIX set clemă G10

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Accesorii universale si elemente de protectie

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (GRA, MAX, MIK)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (GRA, MAX, MIK)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (GRA, MIK)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (GRA, MIK)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (GRA, MAX, MIK) şi şipci 40/50 (MAX)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (GRA, MAX, MIK) şi şipci 40/50 (MAX)

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (VIV, GRA, MAX)

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (VIV, GRA, MAX)

Clemă din aluminiu pentru coamă PDZ

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 60 mm

Şurub inox cu garnitură, lungime 60 mm

Clemă fixare pentru ţiglă debitată (inox) 13-17 mm

Clemă fixare pentru ţiglă debitată (inox) 13-17 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Element streaşină din aluminiu

Element streaşină din aluminiu

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Vopsea acrilică 250 ml

MAX transparent tile (acrylic)

MAX transparent tile (acrylic)

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

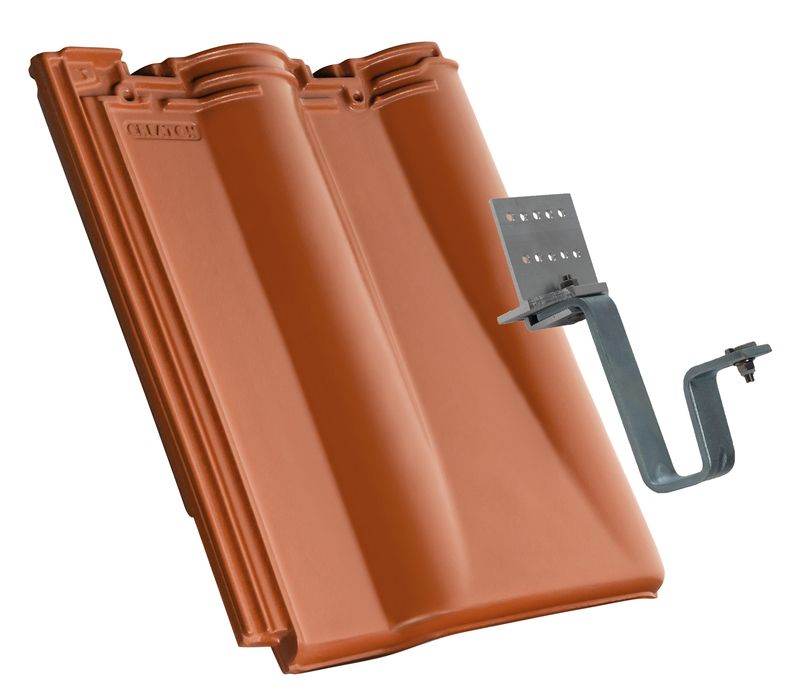

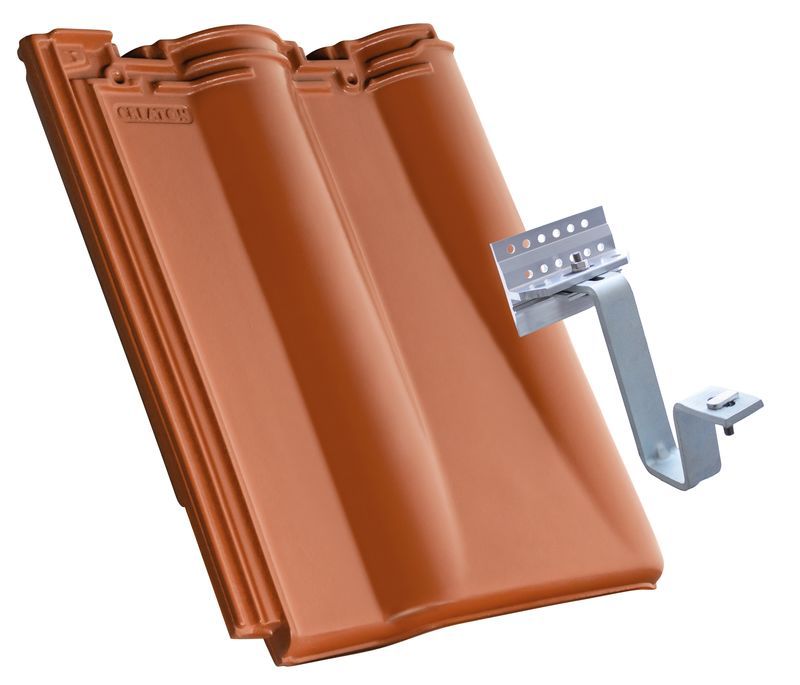

Consolă element solar

Consolă element solar

MAX PRO Ţiglă solar pentru sipca 40 mm

MAX PRO Ţiglă solar pentru sipca 40 mm

Treaptă individuală

Treaptă individuală

Grilaj scurt

Grilaj scurt

Grătar lung

Grătar lung

Brăţară burlan

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Capac jgheab pt. parazăpezi

Scară acoperiş

Scară acoperiş

Colier scară acoperiş

Colier scară acoperiş

Brăţară burlan

Brăţară burlan

MAG Cârlig de siguranţă

MAG Cârlig de siguranţă

Element /Piapten de ventilatie pentru streasina din AL

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Capac jgheab imbinare cu falt Ø 32 mm

MAX PRO Ţiglă solar pentru sipca 40 mm

MAX PRO Ţiglă solar pentru sipca 40 mm

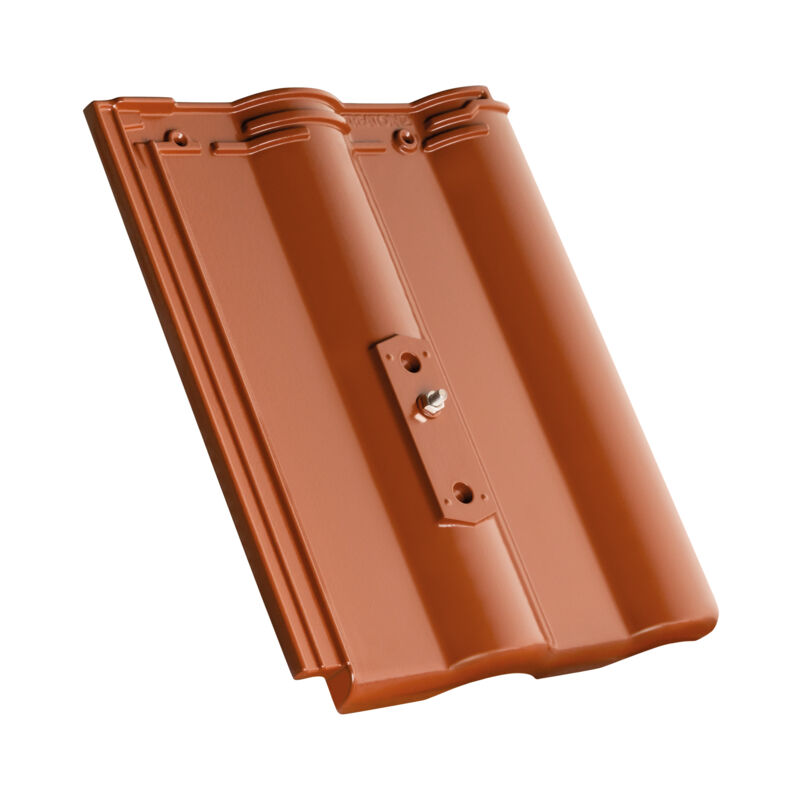

MAX aluminium base element

MAX aluminium base element

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 150/160

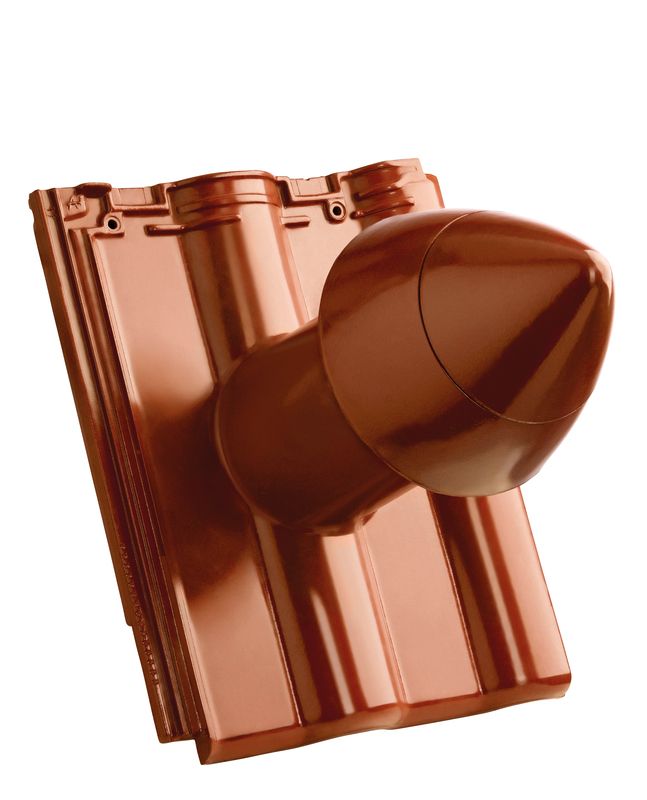

MAX PRO SIGNUM ceramic vent pipe DN 110 mm with screw-on hood, incl. sub-roof connection adapter

MAX PRO SIGNUM ceramic vent pipe DN 110 mm with screw-on hood, incl. sub-roof connection adapter

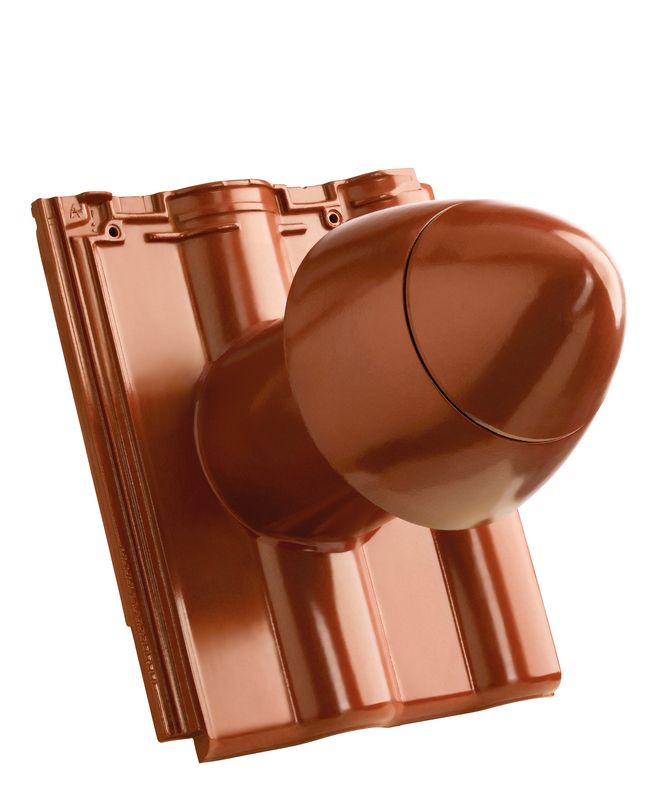

MAX PRO SIGNUM ceramic vent pipe DN 125 mm with screw-on hood, incl. sub-roof connection adapter

MAX PRO SIGNUM ceramic vent pipe DN 125 mm with screw-on hood, incl. sub-roof connection adapter

gri deschis

gri deschis

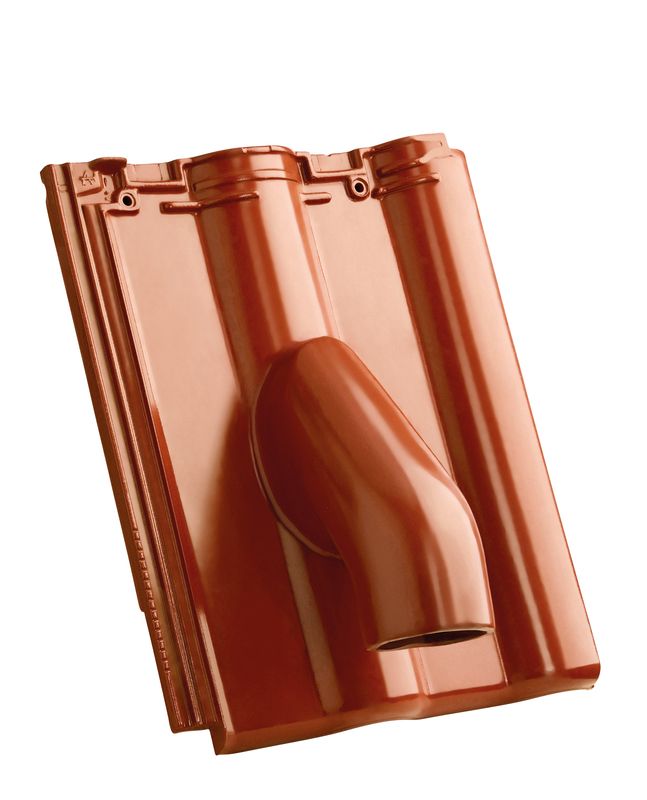

MAX SIGNUM ceramic vapour vent DN 200 mm, incl. sub-roof connection adapter

MAX SIGNUM ceramic vapour vent DN 200 mm, incl. sub-roof connection adapter

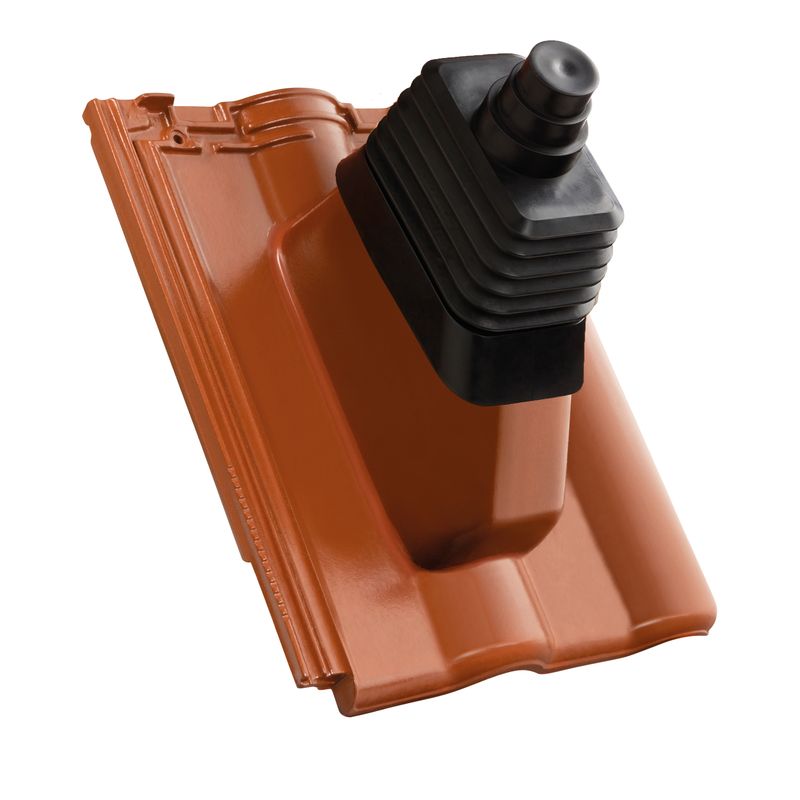

MAX aerial entry

MAX aerial entry

MAX solar entry tile

MAX solar entry tile

MAX PRO flue pipe penetration NW 110/125

MAX PRO flue pipe penetration NW 110/125

Gamă de accesorii

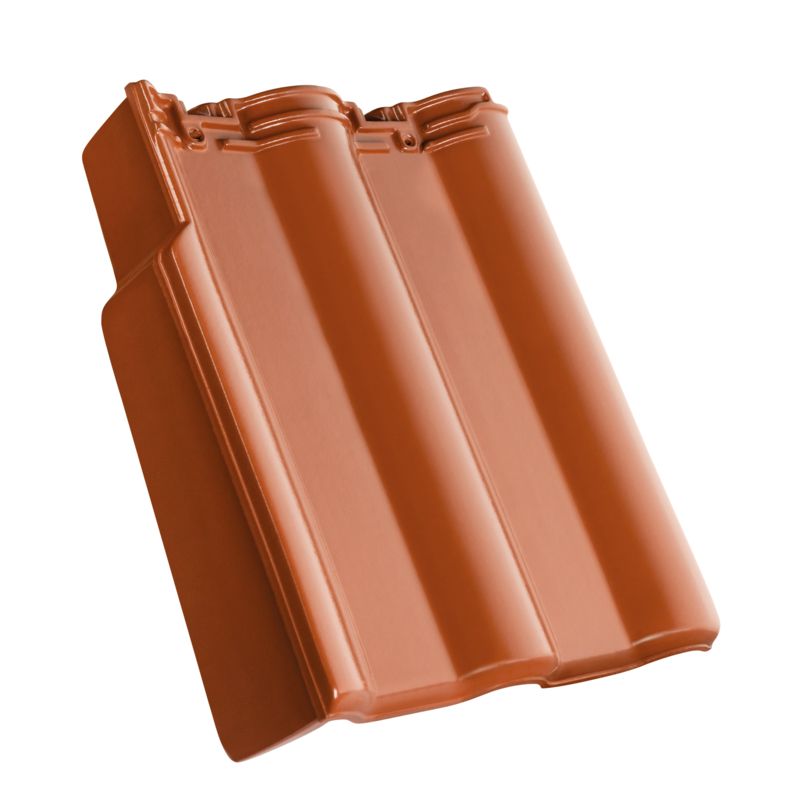

MAX half-width tile

MAX half-width tile

MAX verge tile right

MAX verge tile right

MAX verge tile left

MAX verge tile left

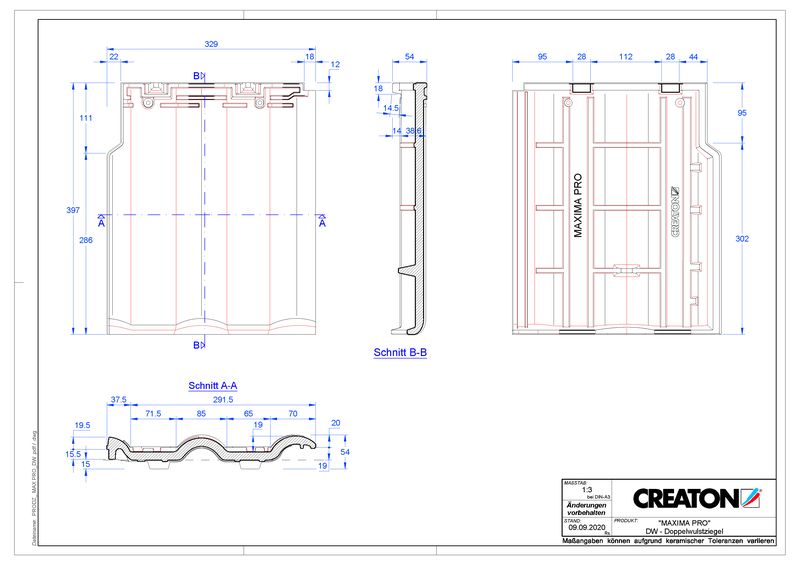

MAX double roll tile

MAX double roll tile

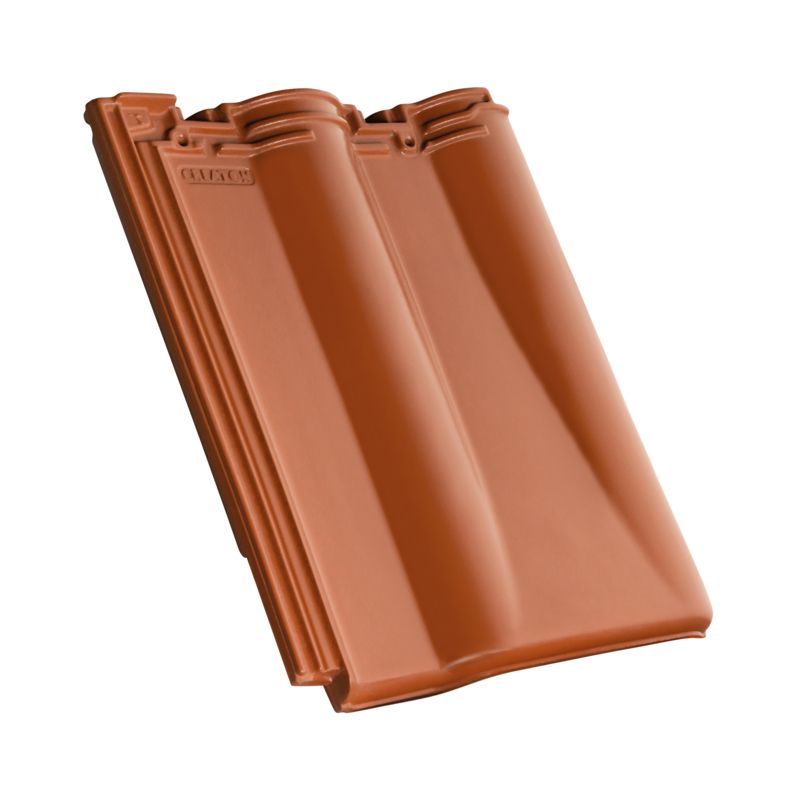

MAX ventilating tile

MAX ventilating tile

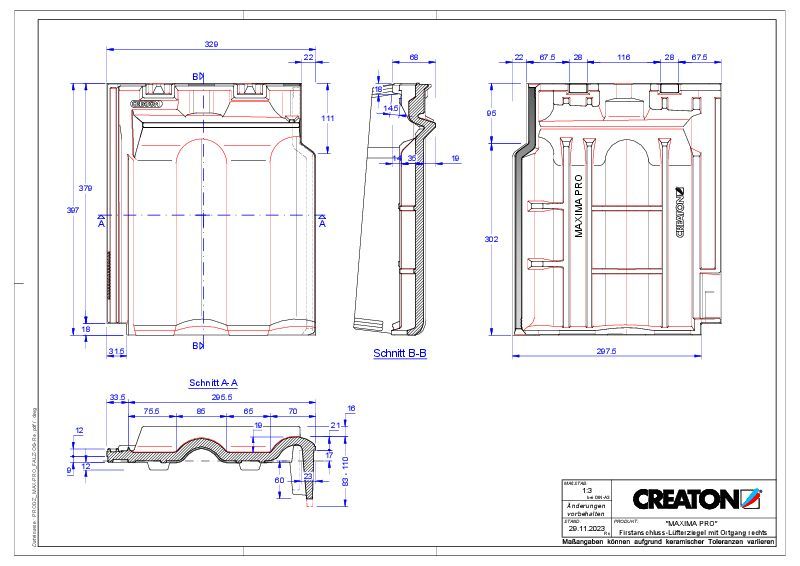

MAX ridge connection ventilating tile

MAX ridge connection ventilating tile

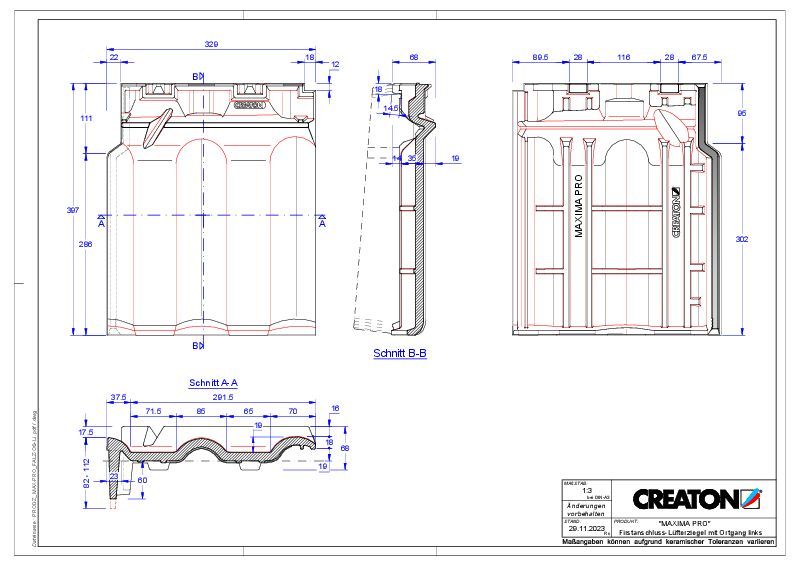

MAX ridge connection ventilating half-width tile

MAX ridge connection ventilating half-width tile

MAX ridge connection ventilating verge tile right

MAX ridge connection ventilating verge tile right

MAX ridge connection ventilating verge tile left

MAX ridge connection ventilating verge tile left

MAX shed roof tile decorated standard

MAX shed roof tile decorated standard

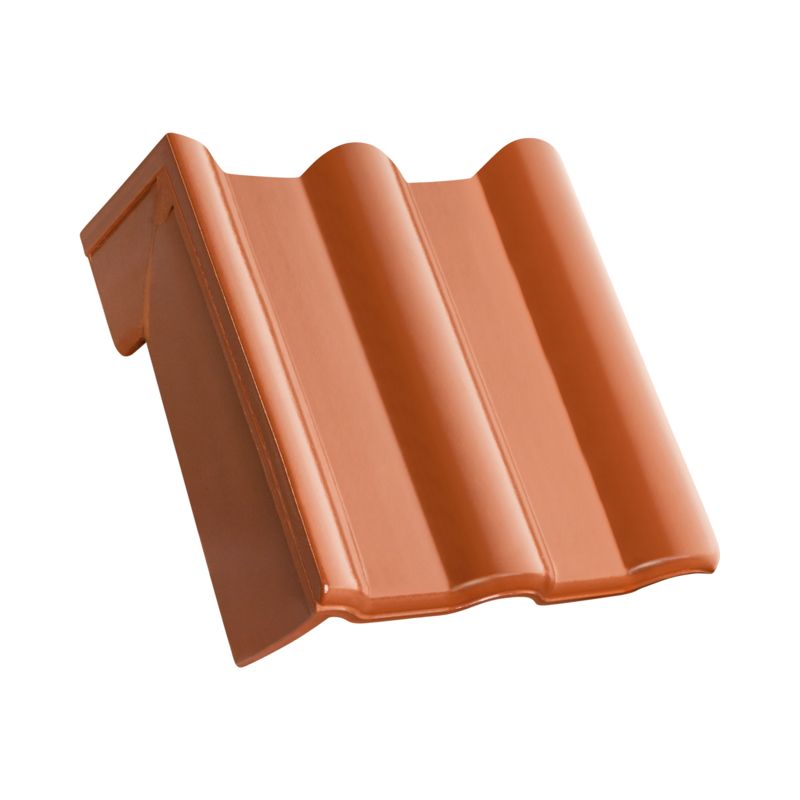

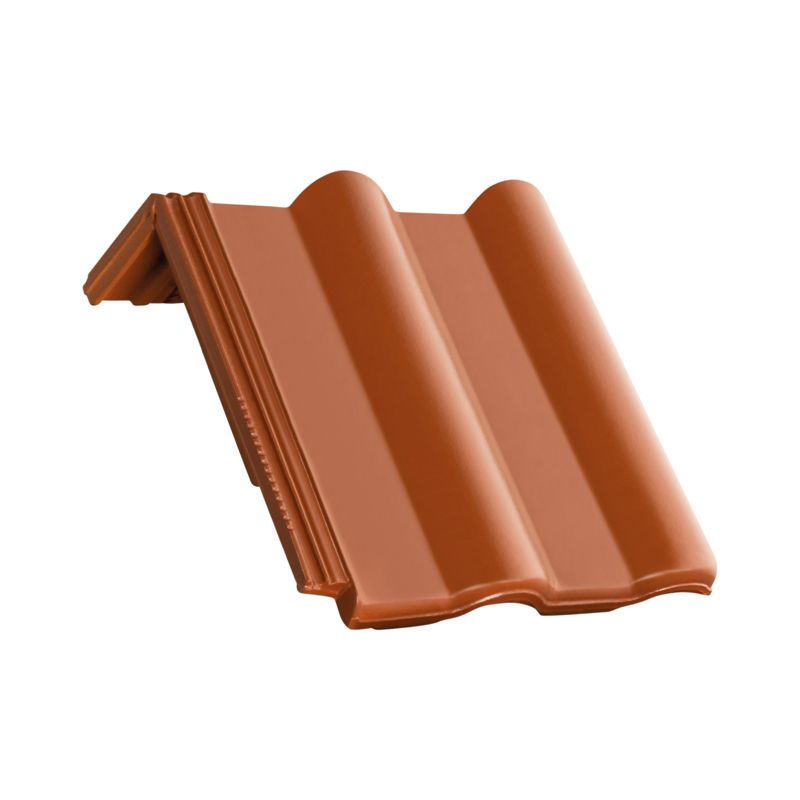

MAX shed roof verge tile decorated standard right

MAX shed roof verge tile decorated standard right

MAX shed roof tile decorated special size

MAX shed roof tile decorated special size

MAX shed roof verge tile decorated special size right

MAX shed roof verge tile decorated special size right

MAX shed roof verge tile decorated special size left

MAX shed roof verge tile decorated special size left

MAX mansard/pitch transition tile decorated special size

MAX mansard/pitch transition tile decorated special size

MAX mansard/pitch transition verge tile decorated special size right

MAX mansard/pitch transition verge tile decorated special size right

MAX mansard/pitch transition verge tile decorated special size left

MAX mansard/pitch transition verge tile decorated special size left
