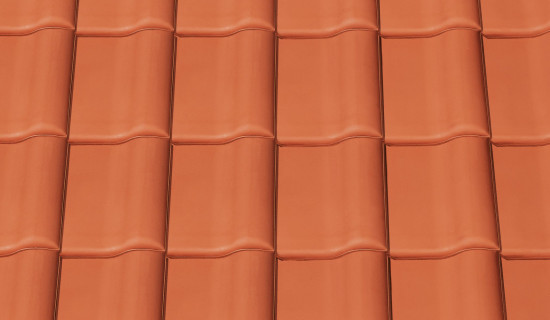

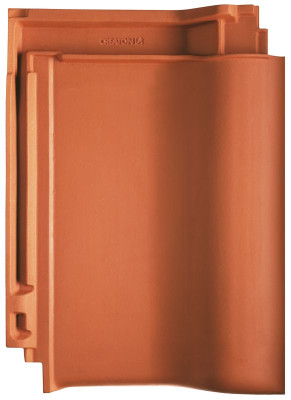

MAGNUM

Megațigla economică.

Rentabilitate mare datorită formatului mare al tiglei
Combinarea fără compromis a dimensiunii și calității datorită tehnologiei Premium
Suprapunere fără rosturi și comportament optim la curgere
Trei ciocuri de agățare asigură o prindere fixă și o ventilare fiabilă a asterealei
Fălțuirea, dirijarea apei și coeficientul de rezistență la scurgere deosebit de avantajos transformă MAGNUM într-o țiglă extraordinară, adecvată atât pentru acoperișuri foarte plate, cât și foarte înclinate
„Tehnica de labirint” cu cinci nervuri laterale special formate și deosebit de pronunțate împiedică pătrunderea apei pluviale chiar și în caz de rafale puternice vânt

Date tehnice

Mărime (aprox.)	357 x 495 mm
Lăţime de acoperire min. aprox.	295 mm
Lăţime de acoperire medie aprox.	296 mm
Lăţime de acoperire max. (aprox)	297 mm
Dist. min. şipci (aprox.)	390 mm
Lungime acoperire medie aprox.	400 mm
Dist. max. şipci (aprox.)	411 mm
Necesar min. de ţigle (aprox.)	8.2 buc/m²
Necesar mediu de ţigle (aprox.)	8.5 buc/m²
Zidărie max. aprox.	8.7 buc/m²
Greutate/unitate de produs - buc. (aprox.)	4.9 Kg/buc
greutate per m² (aprox.)	41.7 kg/m²
greutate per pallet (aprox.)	848 Kg
Buc. per mini-pack	4 bucata
Buc per palet	168 bucata

Schite tehnice

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 buc/m	LAF	110	110	110	100	100	100	90	90	90	90	90
PF 2.5 buc/m	FLA	100	95	90	80	70	60	50	40	30	20	10
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 buc/m	LAF	110	110	110	95	95	95	85	80	75	75	75
PF 2.5 buc/m	FLA	110	105	100	90	80	70	60	50	40	30	20
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 buc/m	LAF	105	105	105	90	90	85	75	70	65	65	60
PF 2.5 buc/m	FLA	120	115	110	100	90	85	75	65	60	50	50

Gamă de accesorii

MAG Ţiglă 1/2

MAG Ţiglă laterală dreapta

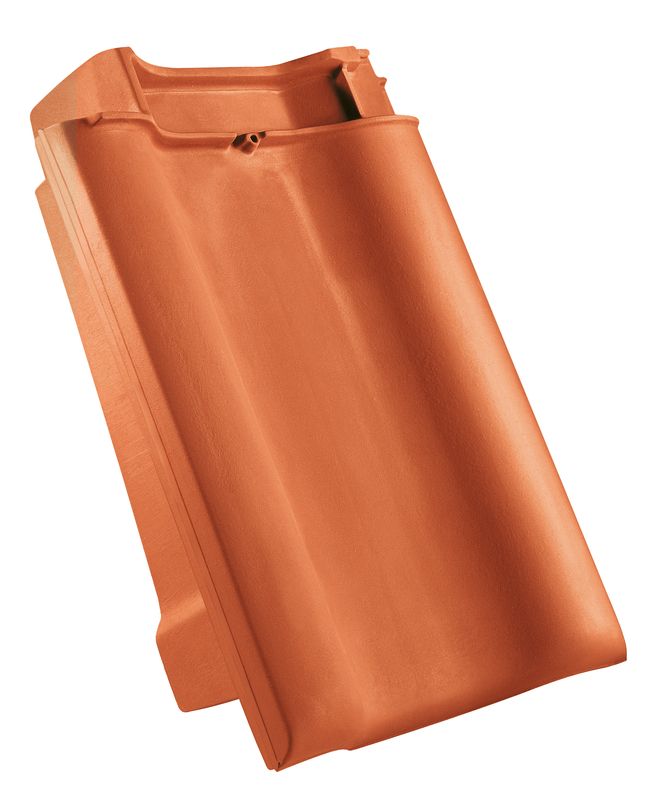

MAG Ţiglă laterală stânga

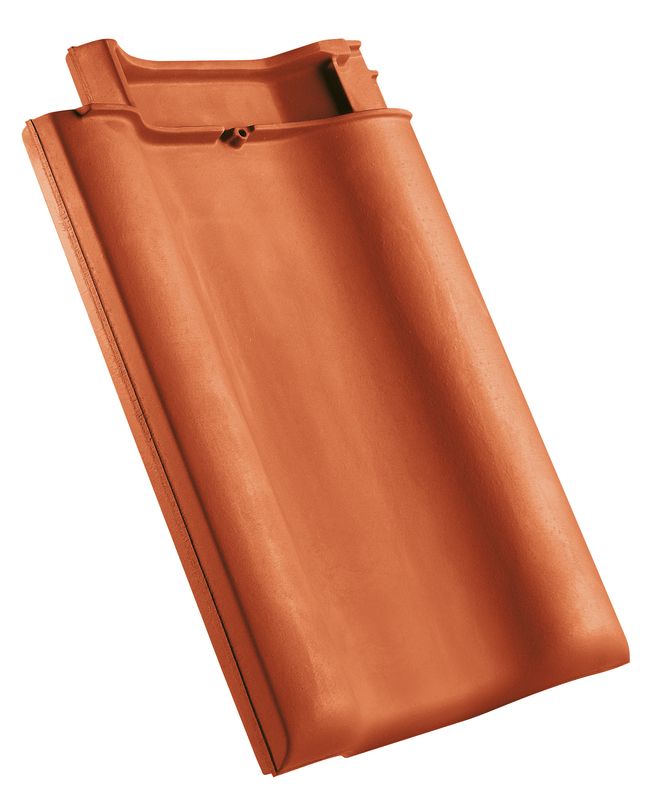

MAG Ţiglă cu proeminenţa dublă

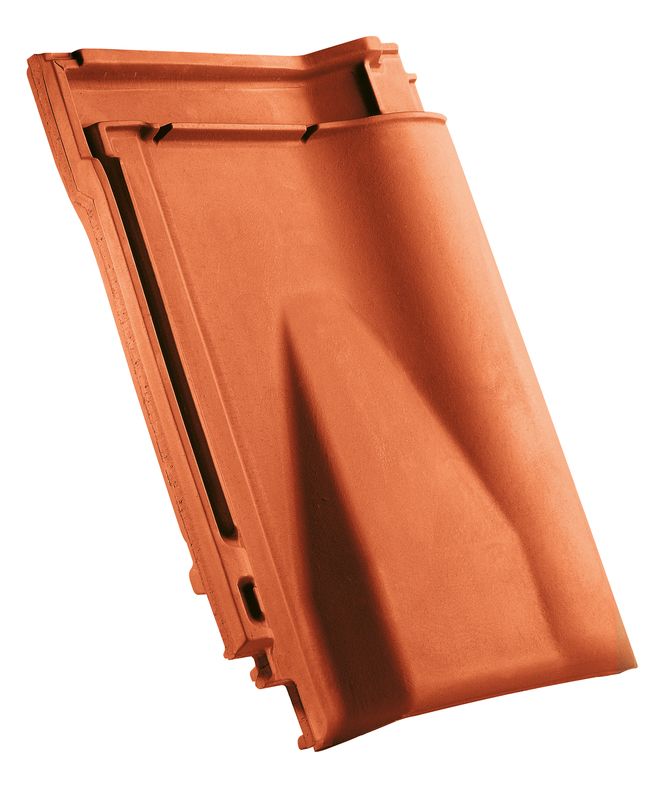

MAG Ţiglă de aerisire

MAG Ţiglă de aerisire pentru conexiune la coamă

MAG Ţiglă 1/2 de aerisire pentru conexiune la coamă

MAG Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

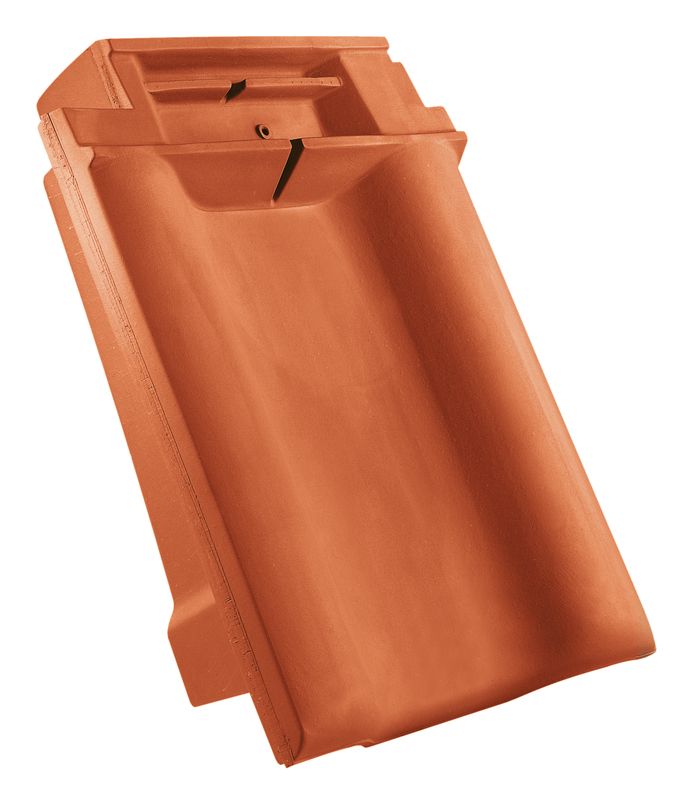

MAG Ţiglă laterală stânga de aerisire pentru conexiune la coamă

MAG Ţiglă de aerisire cu proeminenţa dublă pentru conexiune la coamă

MAG Ţiglă cu versant standard

MAG Ţiglă laterala dreapta cu versant standard

MAG Ţiglă laterala stânga cu versant standard

MAG Ţiglă cu versant1/2 standard

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

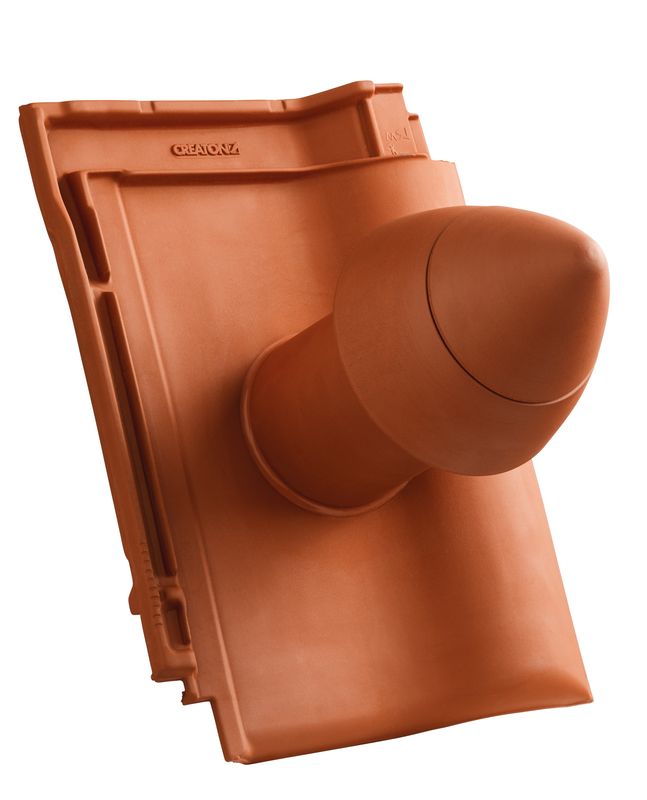

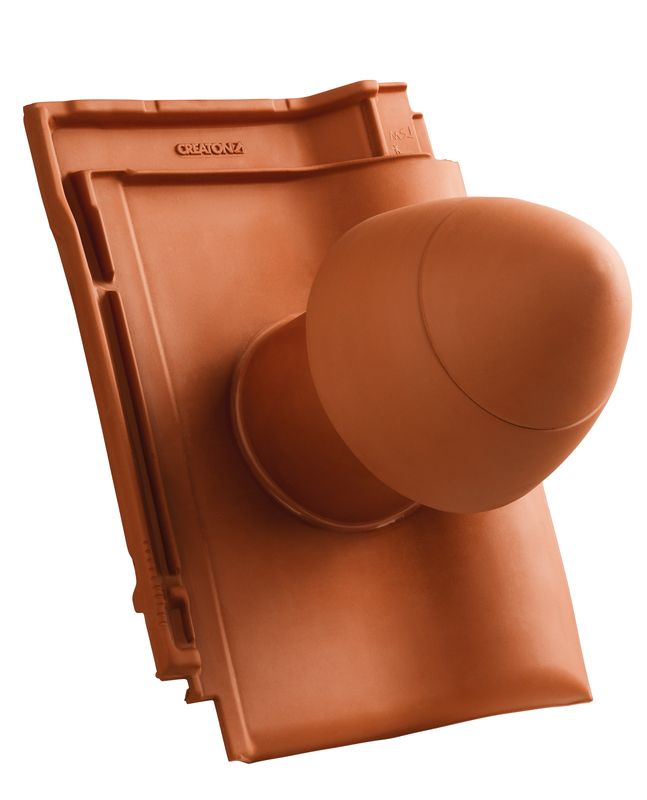

MAG Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

MAG Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

FIRSTFIX set clema PMZ

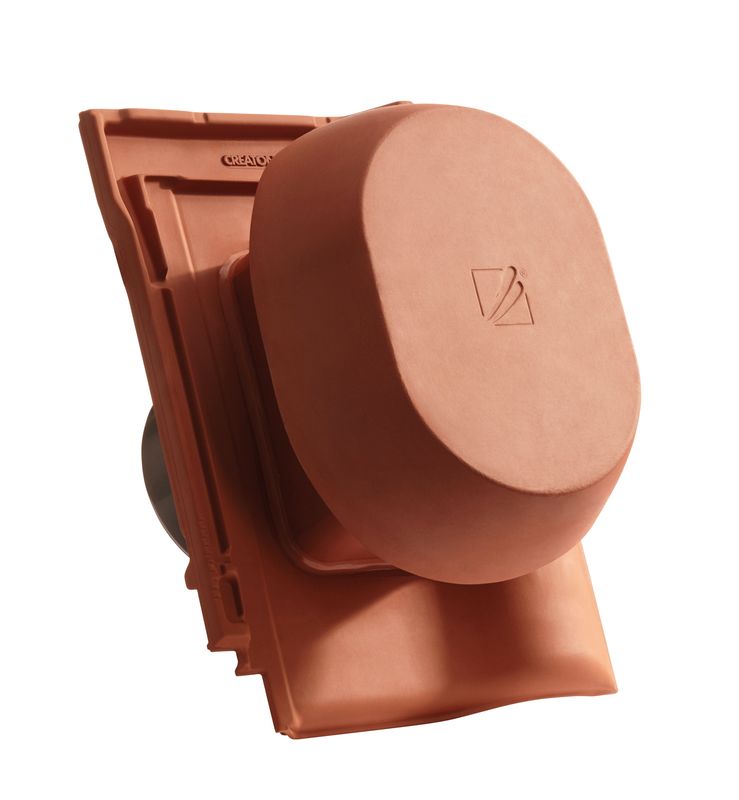

MAG Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

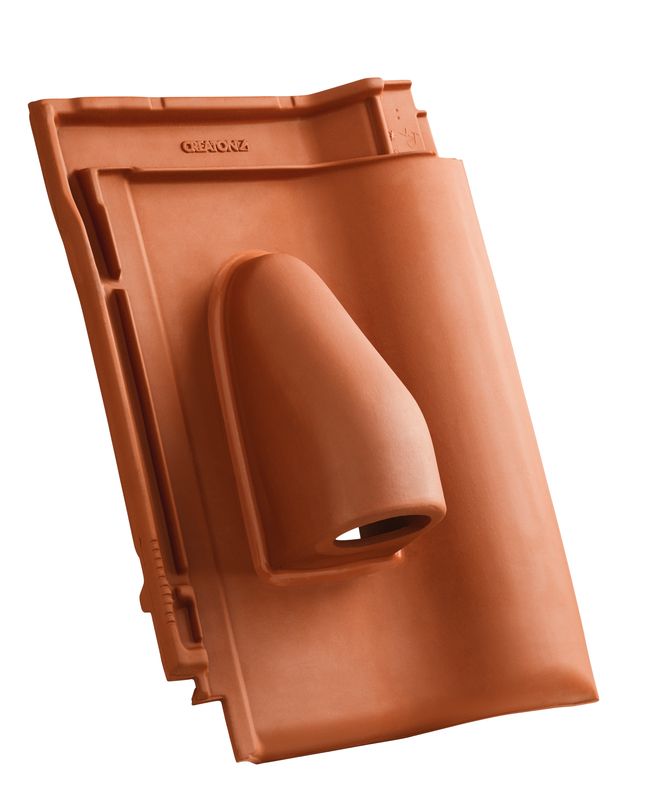

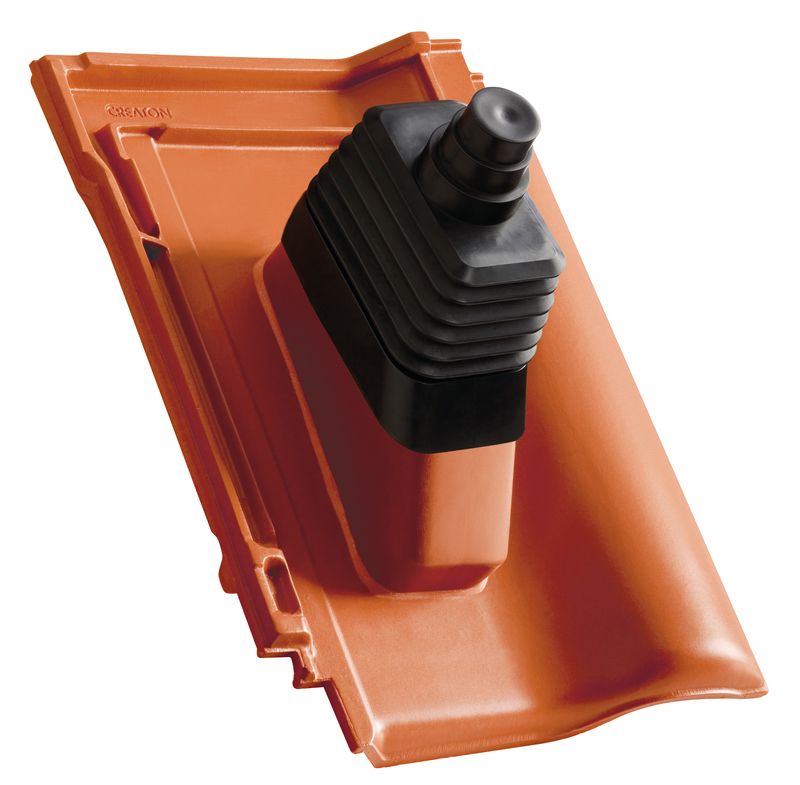

MAG Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

MAG Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

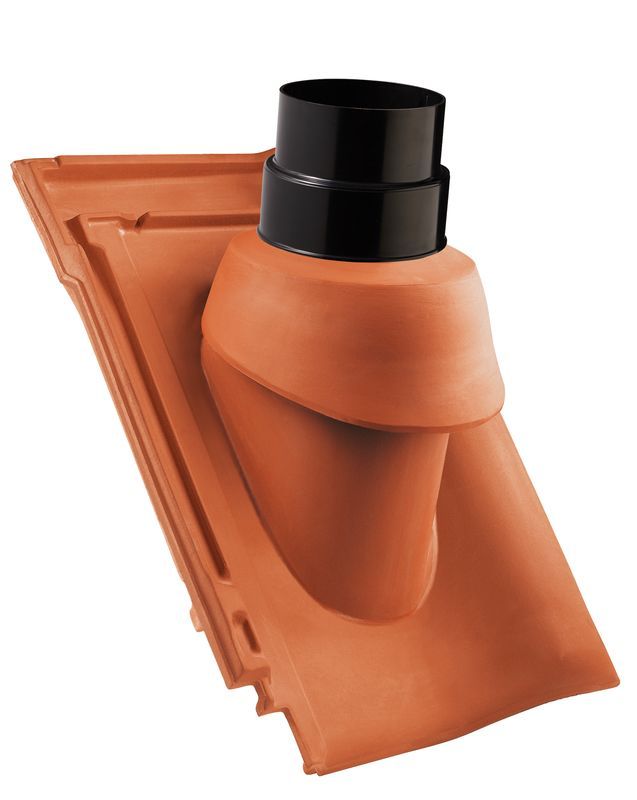

MAG Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

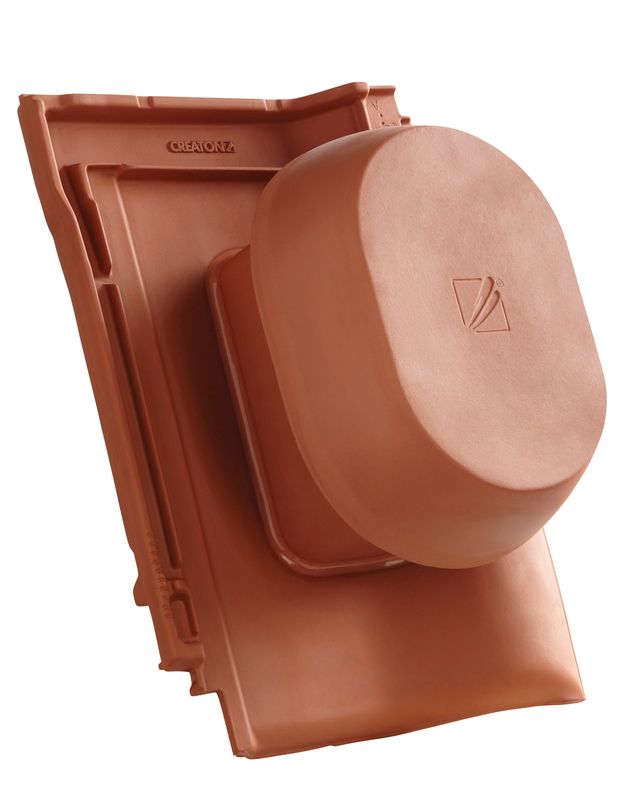

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

Accesorii universale si elemente de protectie

MAG Ţiglă transparentă (acril)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (MAG, FUT)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (MAG, FUT)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (BAL, PRE) şi şipci 40/50 (FUT, MAG)

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (MAG, BAL, FUT, PRE)

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 60 mm

Clemă fixare pentru ţiglă debitată (inox) 10-13 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Ţigle de coamă şi ramificaţii

AUT Ţiglă de coamă PF

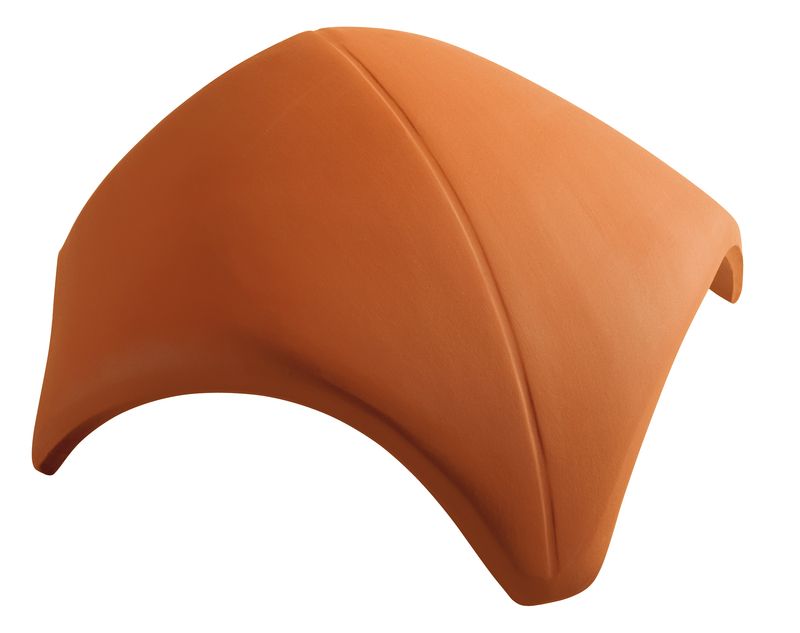

AUT Element ceramic început/final de coamă PF

AUT Element ceramic funcţional început/final de coamă PF

AUT început de coamă ceramică PF

AUT început de coamă ceramică rotund PF

AUT început de coamă ceramică PF

AUT Ramificaţie în 3 axe PF

AUT Ramificaţie în 4 axe PF

Clemă din aluminiu pentru coamă PF

FIRSTFIX clemă din inox PF

FIRSTFIX sârmă pentru clemă coamă G10

FIRSTFIX set clemă G10

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

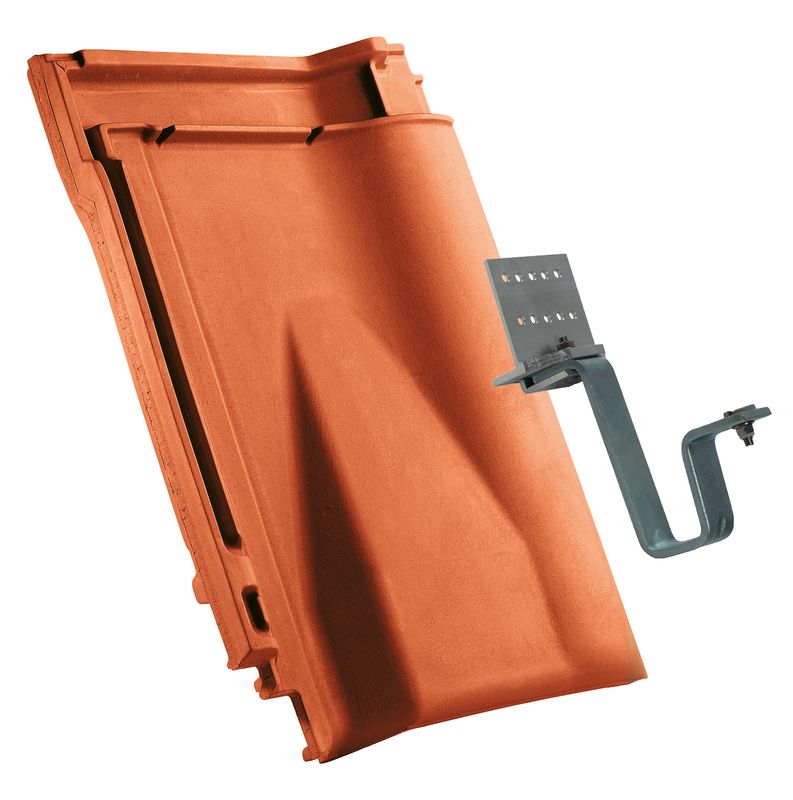

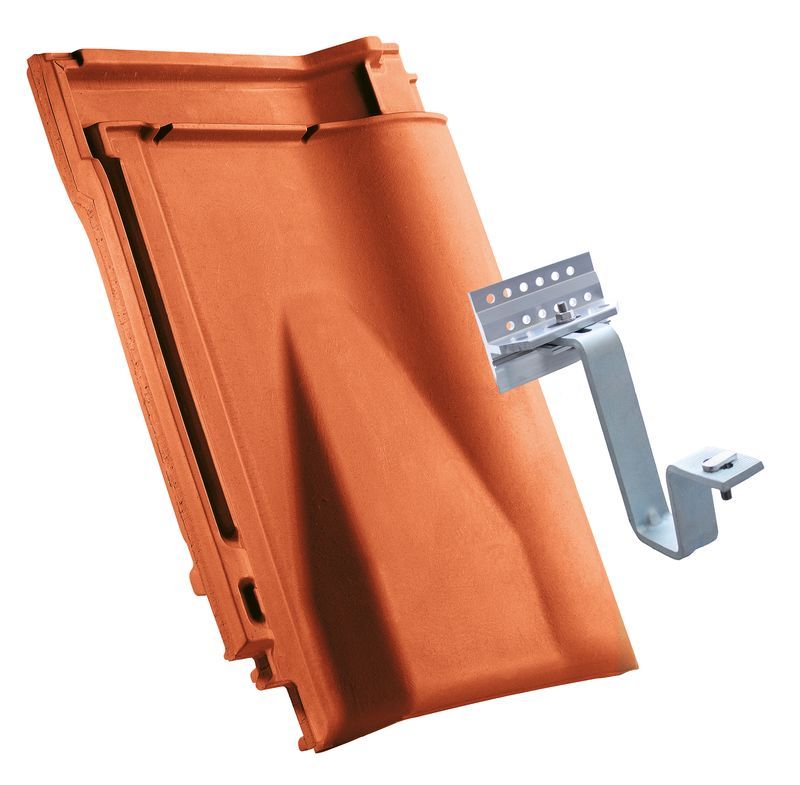

MAG Ţiglă de prindere pentru consolă, din aluminiu colorat

Consolă element solar

MAG Ţiglă solar pentru sipca 30 mm

MAG Ţiglă solar pentru sipca 40 mm

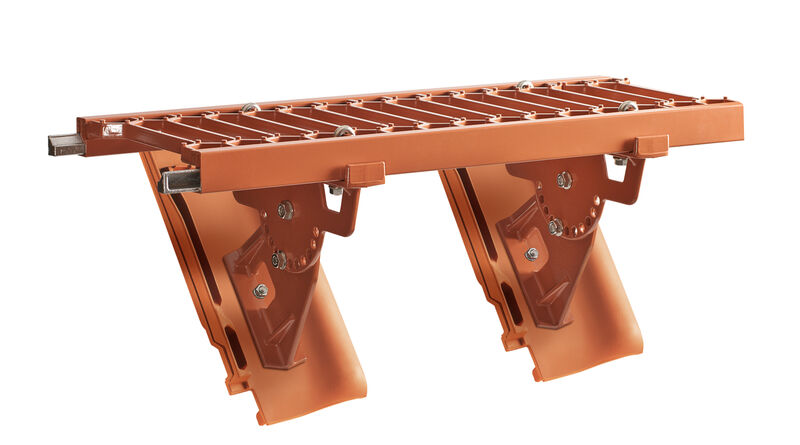

Treaptă individuală

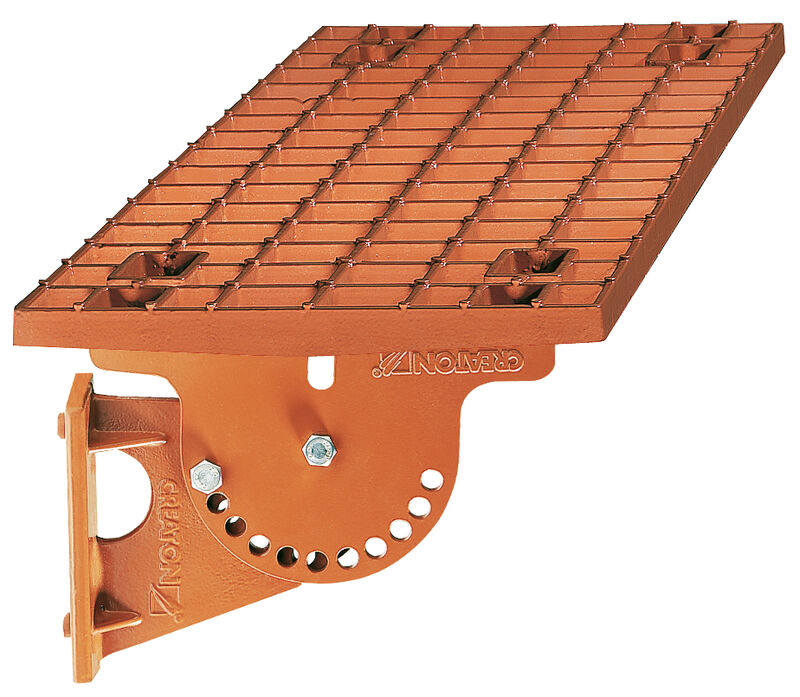

Grilaj scurt

Grătar lung

Brăţară burlan

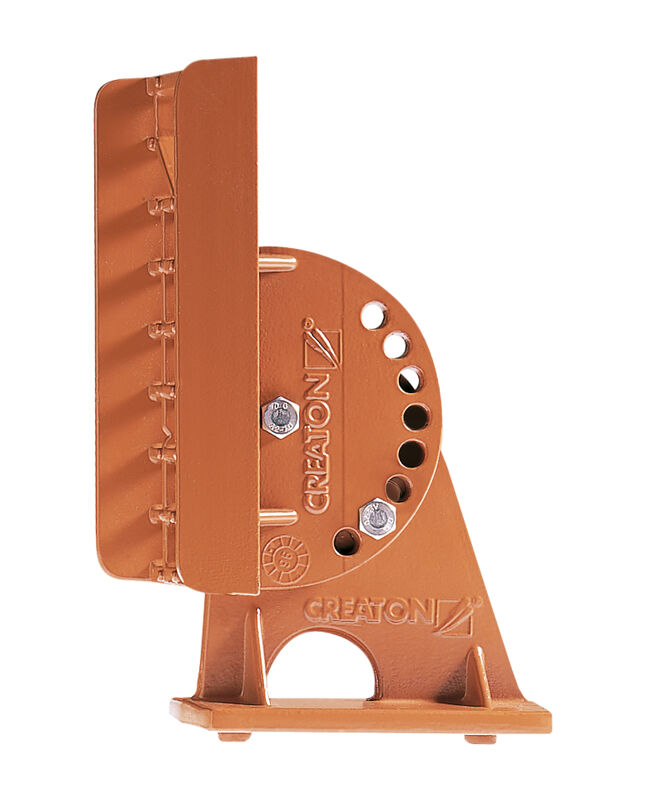

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Scară acoperiş

Colier scară acoperiş

Brăţară burlan

MAG Cârlig de siguranţă

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Descarcari

Brosuri si documente
CAD

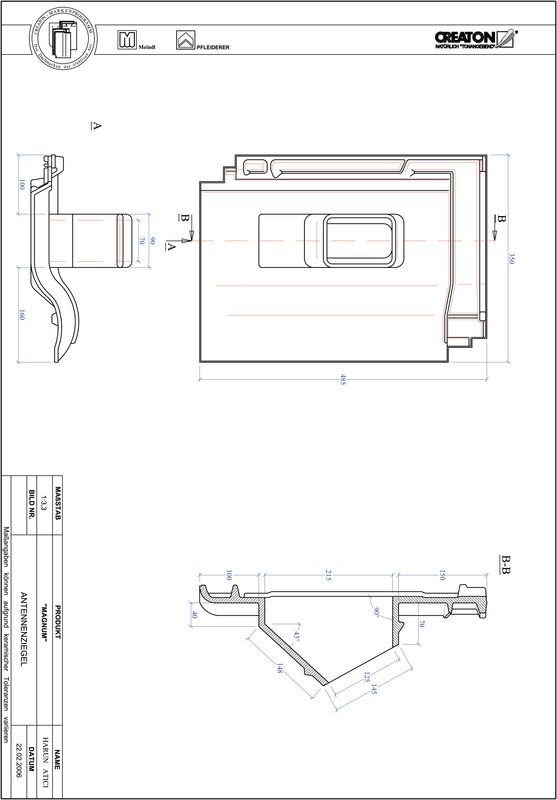

Fiser CAD produs MAGNUM Antenă ANTENNE
pdf | 111 kB
dwg | 135 kB
jpeg | 53 kB

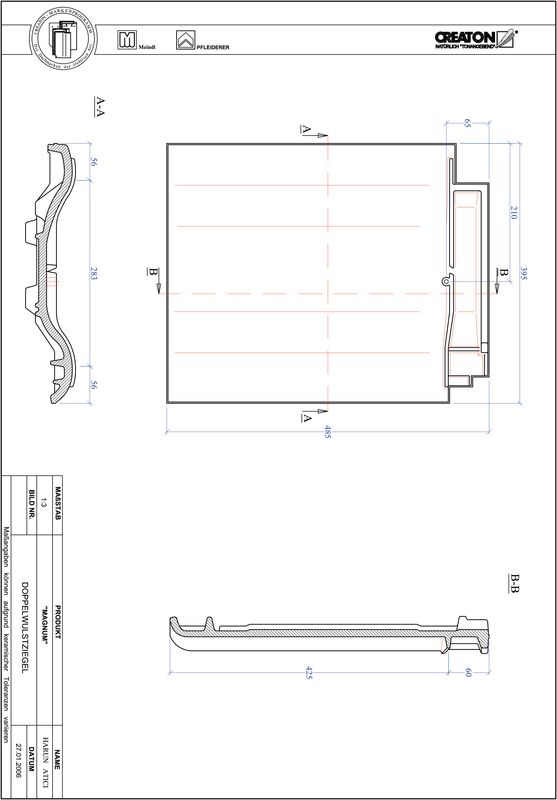

Fiser CAD produs MAGNUM Ţiglă cu proeminenta dublă DWZ
pdf | 106 kB
dwg | 118 kB
jpeg | 52 kB

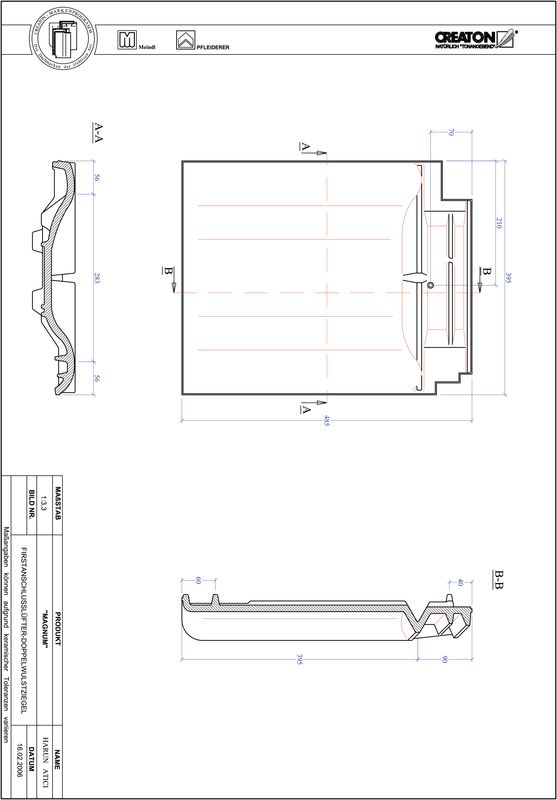

Fiser CAD produs MAGNUM Ţiglă cu proeminenţă pentru aerisire coamă FALDWZ
pdf | 113 kB
dwg | 119 kB
jpeg | 52 kB

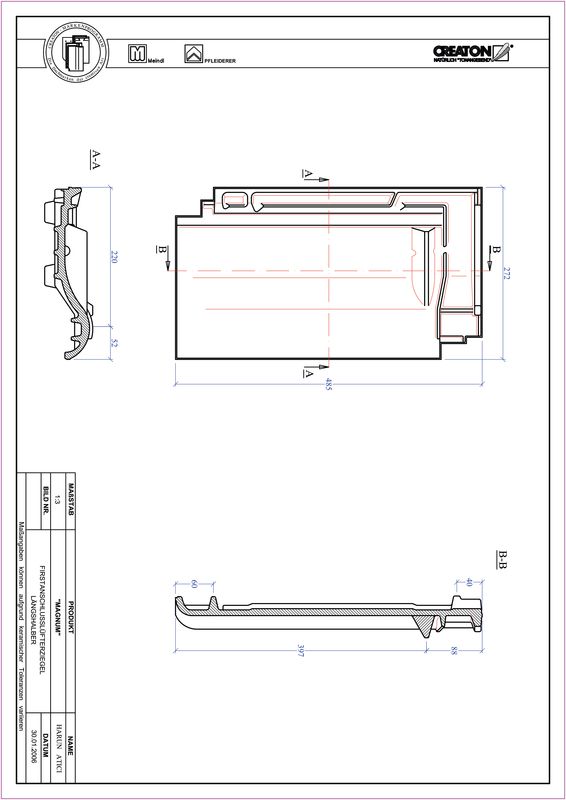

Fiser CAD produs MAGNUM Ţiglă 1/2 de aerisire pentru conexiune la coama FALLH
pdf | 95 kB
dwg | 122 kB
jpeg | 59 kB

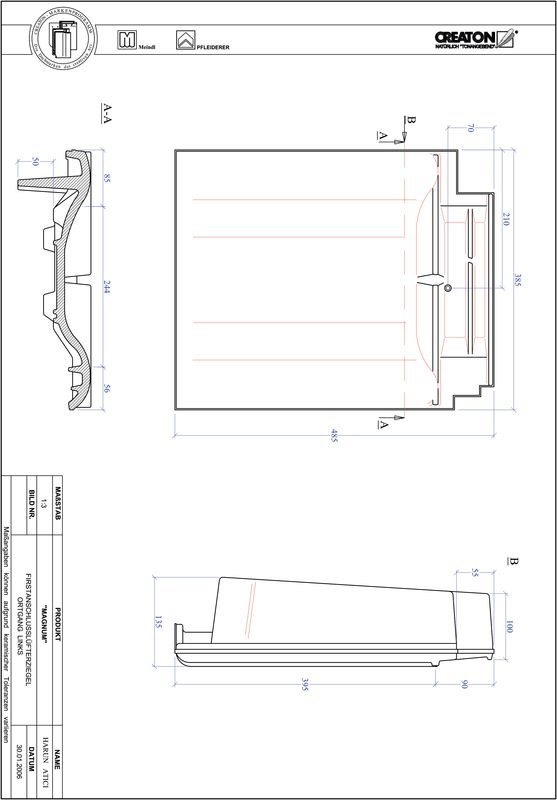

Fiser CAD produs MAGNUM Ţiglă laterală de aerisire pentru conexiune la coamă stânga FALOGL
pdf | 113 kB
dwg | 116 kB
jpeg | 53 kB

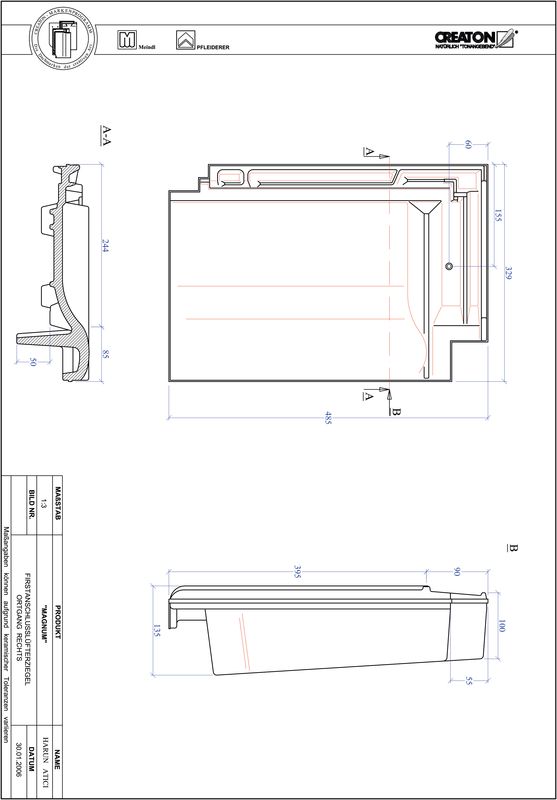

Fiser CAD produs MAGNUM Ţiglă laterală de aerisire pentru conexiune la coamă dreapta FALOGR
pdf | 114 kB
dwg | 109 kB
jpeg | 53 kB

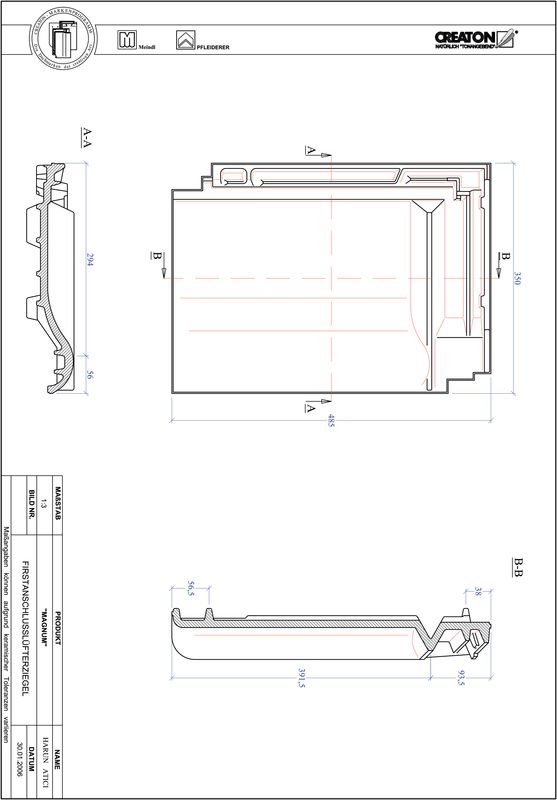

Fiser CAD produs MAGNUM Ţiglă aerisire pentru conexiune la coamă FALZ
pdf | 112 kB
dwg | 110 kB
jpeg | 55 kB

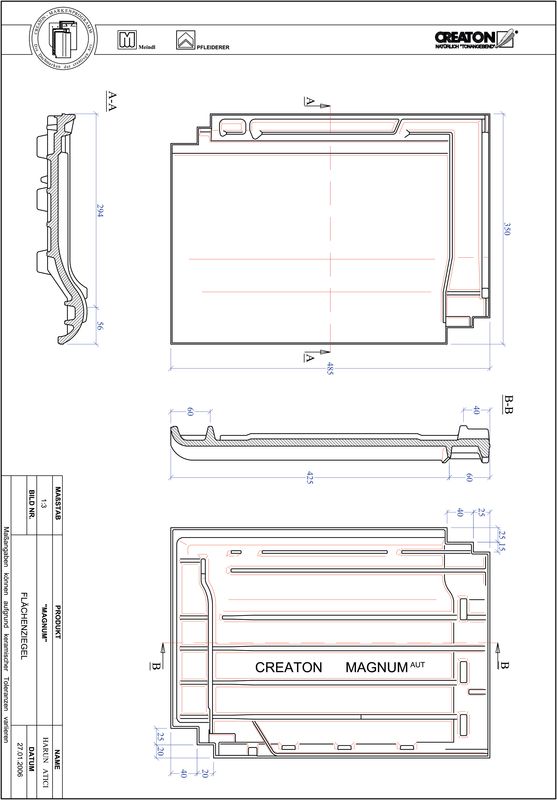

Fiser CAD produs MAGNUM Ţiglă de bază FLA
pdf | 121 kB
dwg | 136 kB
jpeg | 69 kB

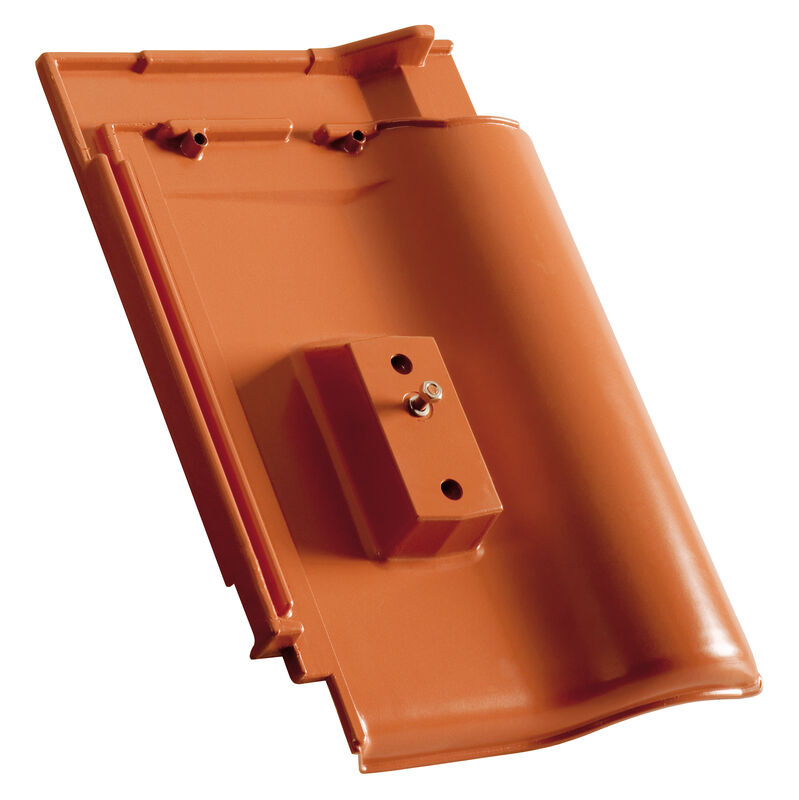

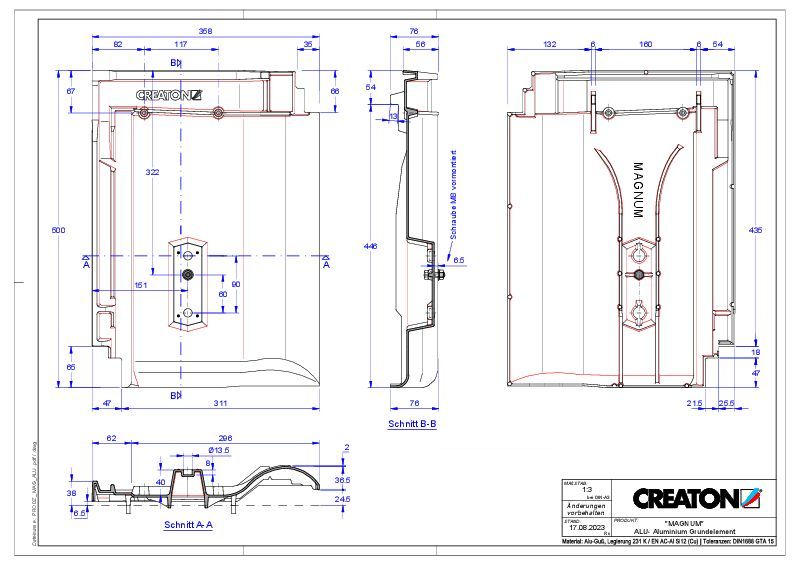

Fiser CAD produs MAGNUM Element aluminiu GRUNDALU
pdf | 225 kB
dwg | 290 kB
jpeg | 66 kB

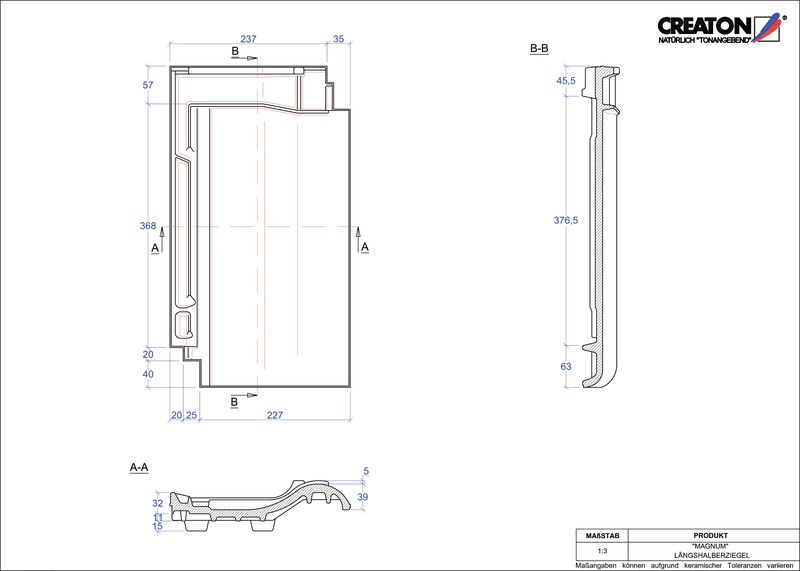

Fiser CAD produs MAGNUM Ţiglă 1/2 LH
pdf | 64 kB
dwg | 143 kB
jpeg | 54 kB

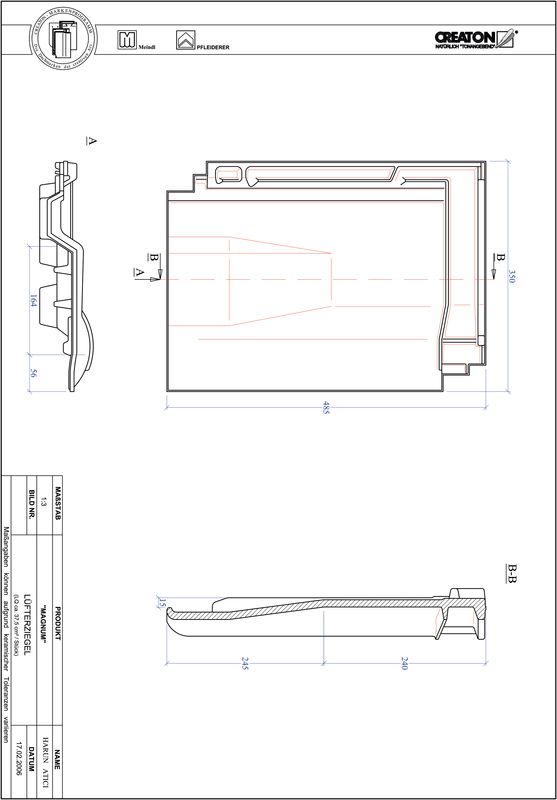

Fiser CAD produs MAGNUM Ţiglă de aerisire LUEFTZ
pdf | 104 kB
dwg | 115 kB
jpeg | 51 kB

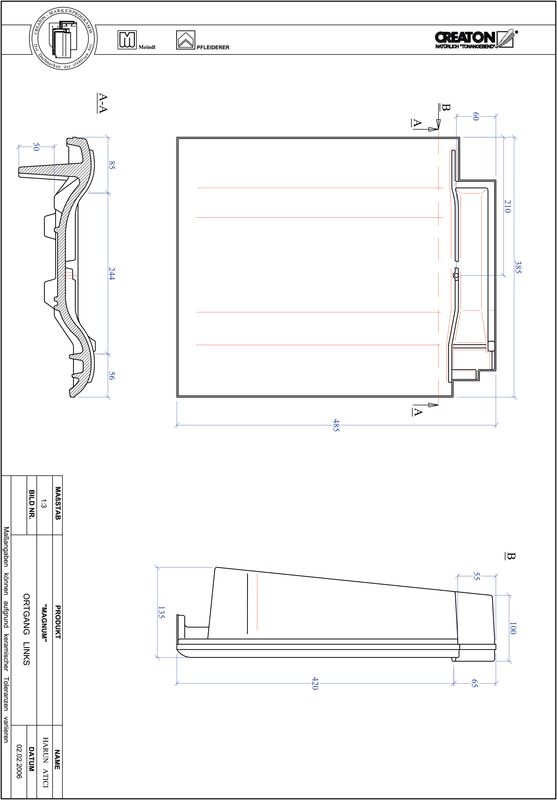

Fiser CAD produs MAGNUM laterală stânga OGL
pdf | 107 kB
dwg | 118 kB
jpeg | 52 kB

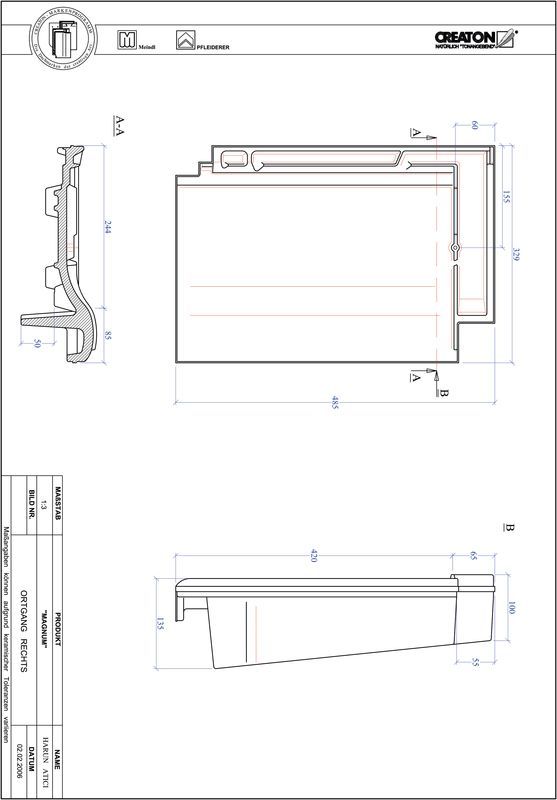

Fiser CAD produs MAGNUM laterală dreapta OGR
pdf | 107 kB
dwg | 121 kB
jpeg | 52 kB

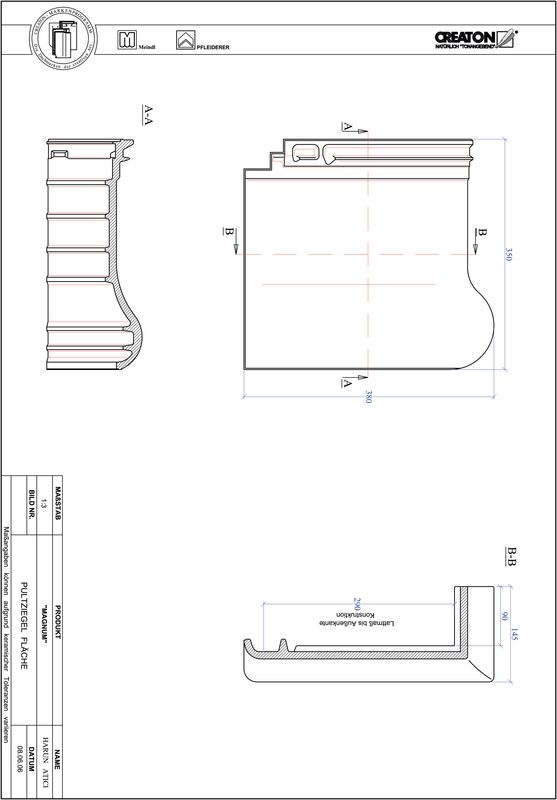

Fiser CAD produs MAGNUM Ţiglă cu versant standard PULTFLA
pdf | 109 kB
dwg | 113 kB
jpeg | 50 kB

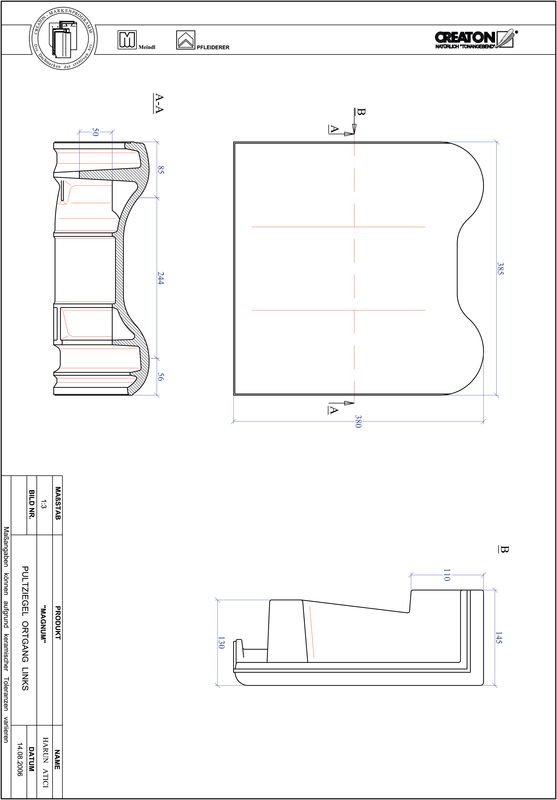

Fiser CAD produs MAGNUM Ţiglă laterală stânga cu versant standard PULTOGL
pdf | 103 kB
dwg | 107 kB
jpeg | 49 kB

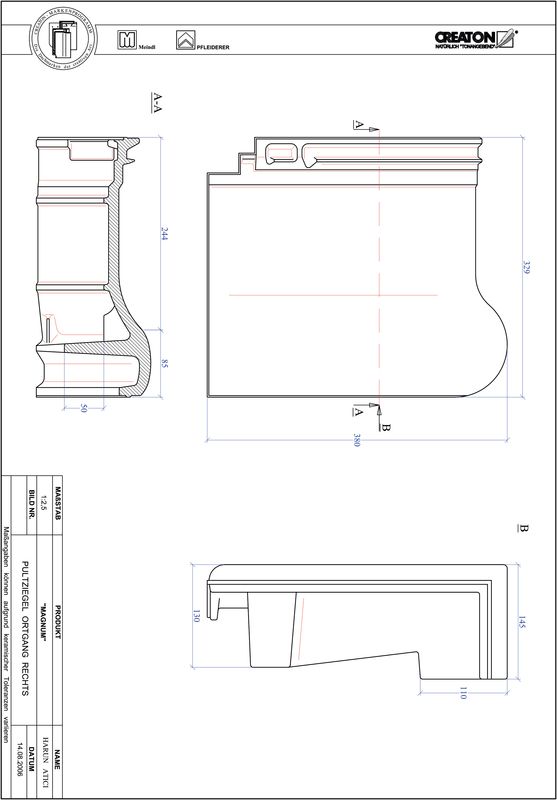

Fiser CAD produs MAGNUM Ţiglă laterală dreapta cu versant standard PULTOGR
pdf | 103 kB
dwg | 111 kB
jpeg | 53 kB

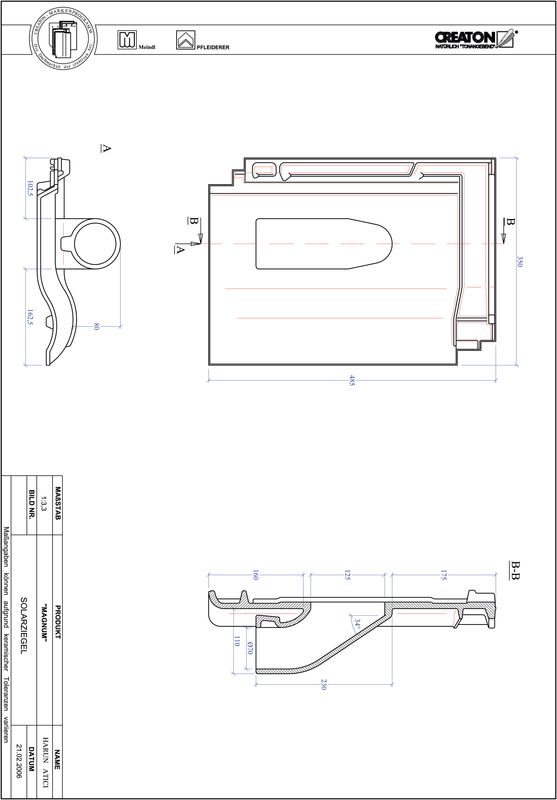

Fiser CAD produs MAGNUM Solar SOLAR
pdf | 111 kB
dwg | 123 kB
jpeg | 52 kB

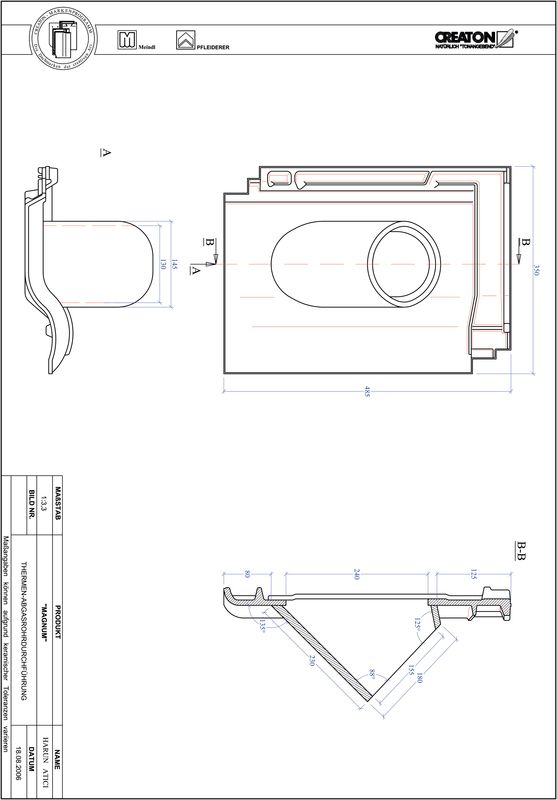

Fiser CAD produs MAGNUM Termal THERME
pdf | 116 kB
dwg | 107 kB
jpeg | 54 kB
Fiser CAD produs Coamă gamă accesorii FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 42 kB

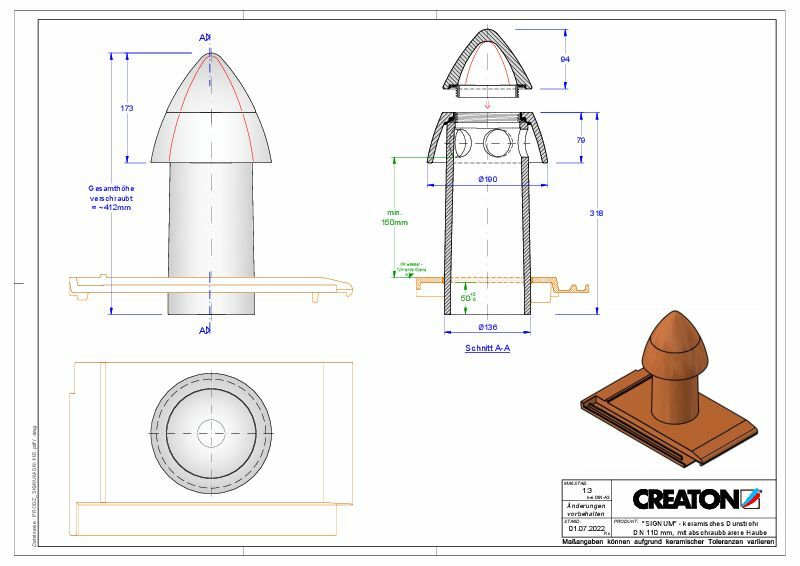

# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB

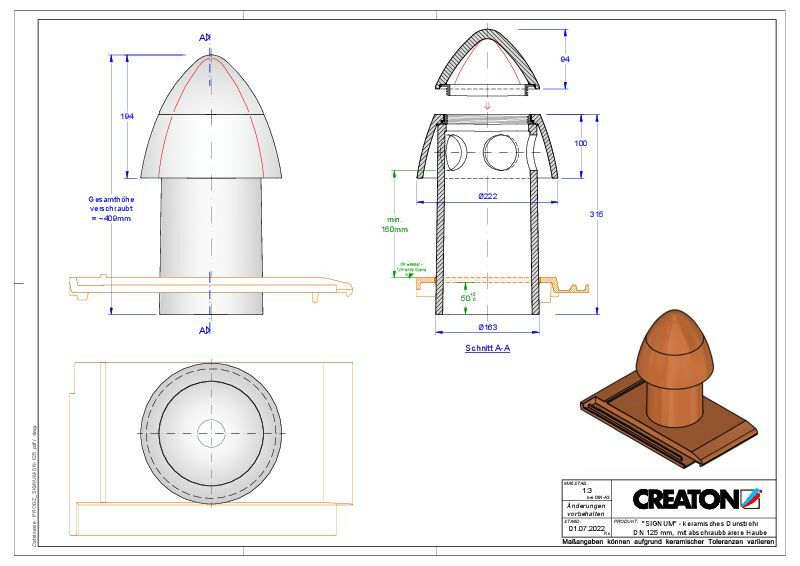

# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
