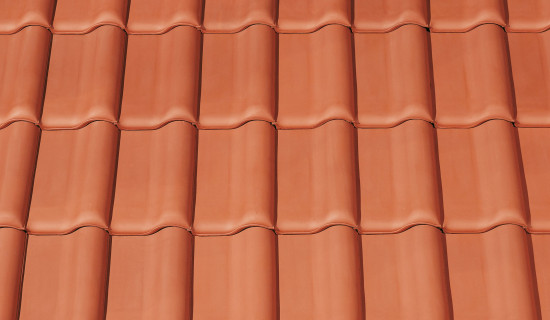

FUTURA

Fără rosturi spre viitor.

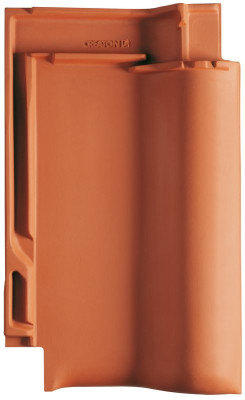

Tigla de iluminat (acril)

Date tehnice

Mărime (aprox.)	300 x 482 mm
Lăţime de acoperire min. aprox.	235 mm
Lăţime de acoperire medie aprox.	238 mm
Lăţime de acoperire max. (aprox)	240 mm
Dist. min. şipci (aprox.)	360 mm
Lungime acoperire medie aprox.	374 mm
Dist. max. şipci (aprox.)	388 mm
Necesar min. de ţigle (aprox.)	10.8 buc/m²
Necesar mediu de ţigle (aprox.)	11.3 buc/m²
Zidărie max. aprox.	11.9 buc/m²
Greutate/unitate de produs - buc. (aprox.)	3.8 Kg/buc
greutate per m² (aprox.)	42.9 kg/m²
greutate per pallet (aprox.)	937 Kg
Buc. per mini-pack	5 bucata
Buc per palet	240 bucata

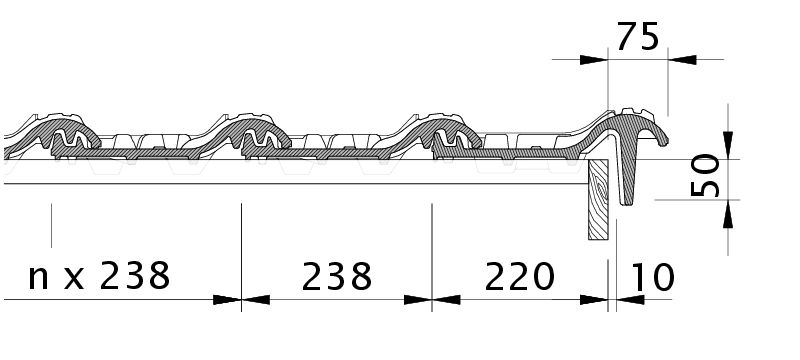

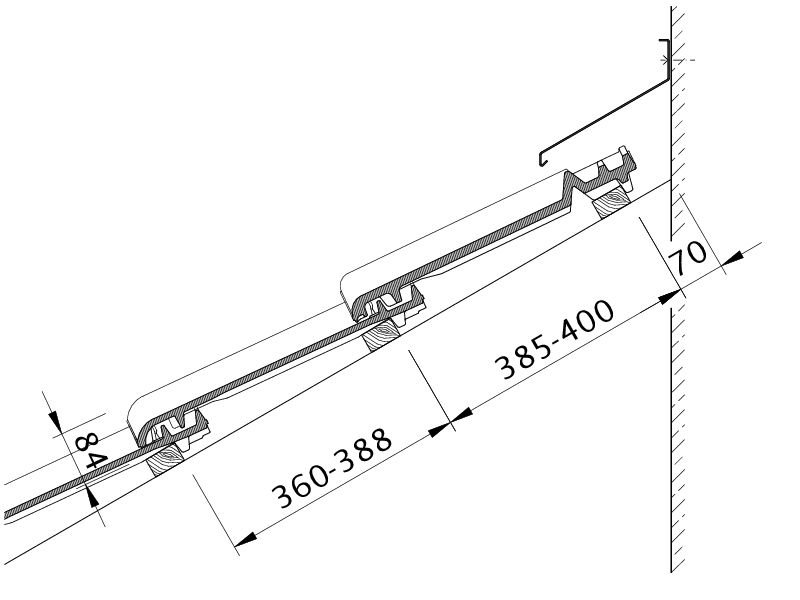

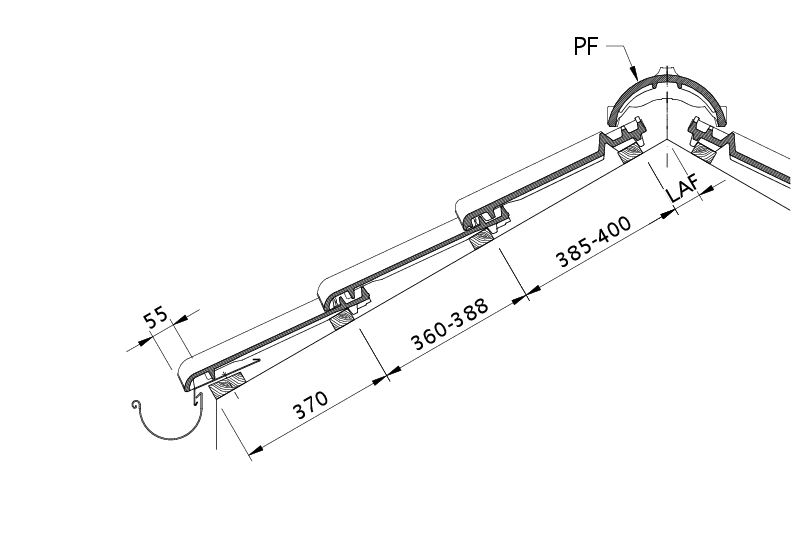

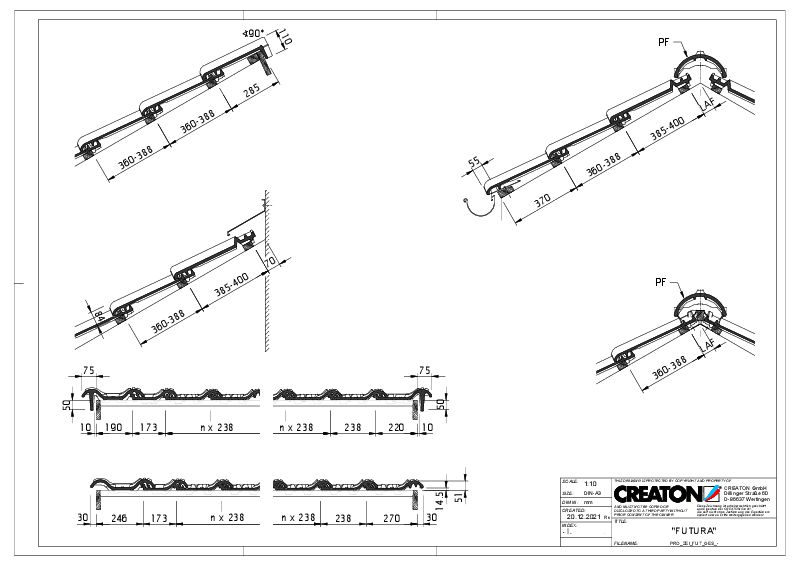

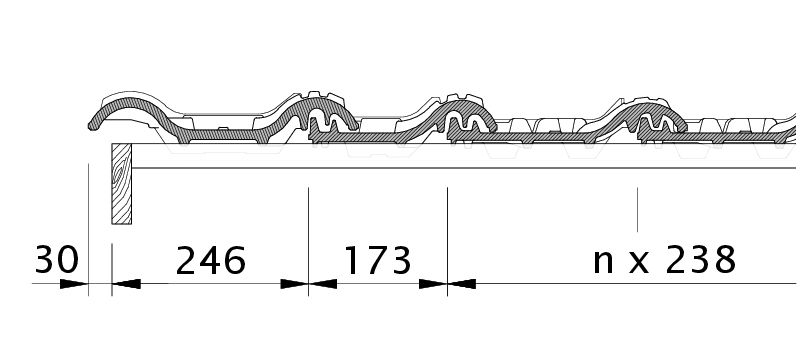

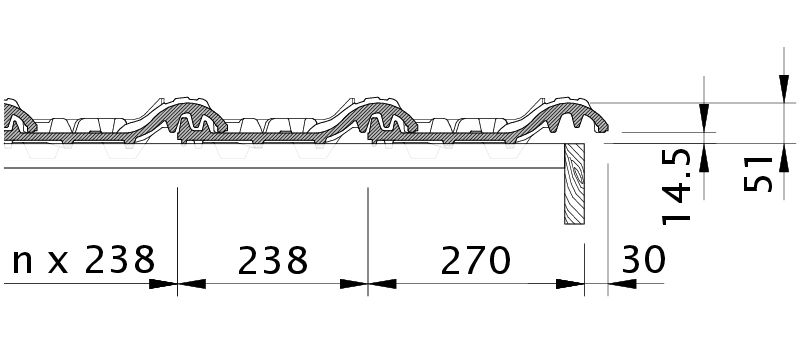

Schite tehnice

Informatii Tehnice

Desenul tehnic prezentat este doar un exemplu.
Conform Asociației Centrale a Comerțului German de Acoperișuri (ZVDH) pentru tiglele laterale , distanța dintre marginea interioară și marginea exterioară a peretelui trebuie să fie de cel puțin 1 cm.
Normele și standardele naționale actuale se aplică executării lucrărilor de acoperișuri. Acestea variază de la o țară la alta (de exemplu, Regulile ZVDH, Standardele austriece) și trebuie luate în considerare în timpul executării. Ca informații ale producătorului, informațiile specifice CREATON despre execuția sub acoperișului sunt, de asemenea, aplicabile și sunt complementare acestora.
Normele și standardele naționale în vigoare se aplică executării lucrărilor de acoperiș. Acestea variază de la o țară la alta (de exemplu, regulile ZVDH, standardele austriece) și trebuie luate în considerare în timpul executării. Ca informații ale producătorului, informațiile specifice CREATON despre execuția sub-acoperișului sunt de asemenea aplicabile și sunt complementare cu acestea. Le puteți găsi în Ghidul nostru pentru acoperiș sau pe www.creaton.ro , wwww.creaton.de, www.creaton.at ;
Please consider the sample letter for the standard CREATON roof pitches.

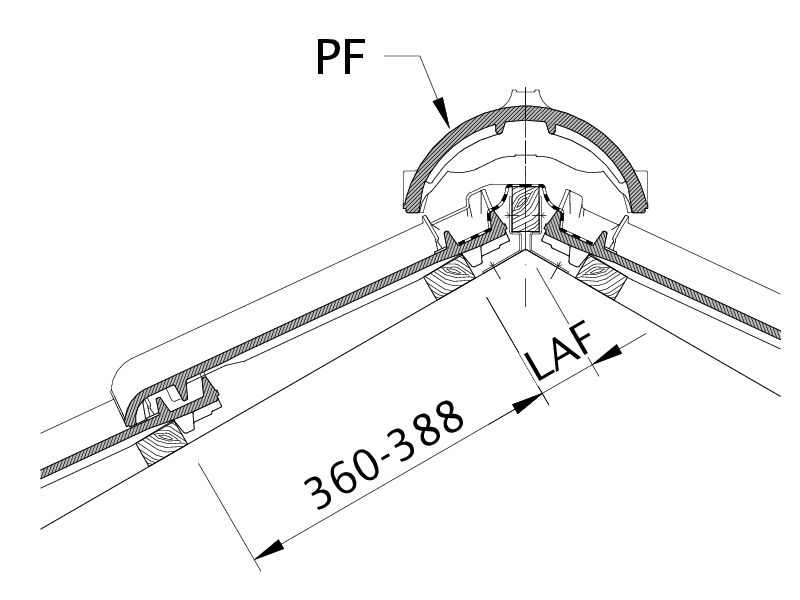

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 buc/m	LAF	80	80	75	70	65	65	60	50	45	45	45
PF 2.5 buc/m	FLA	100	95	90	80	70	60	55	55	50	50	40
PR 2.5 buc/m	LAF	80	80	75	70	65	65	60	50	45	45	45
PR 2.5 buc/m	FLA	100	95	90	80	70	60	55	55	50	50	40
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 buc/m	LAF	80	80	75	65	60	60	55	40	30	30	30
PF 2.5 buc/m	FLA	110	105	100	90	80	70	65	65	60	60	50
PR 2.5 buc/m	LAF	80	80	75	65	60	60	55	40	30	30	30
PR 2.5 buc/m	FLA	110	105	100	90	80	70	65	65	60	60	50
DSC/ISC valori in mm pentru sipca 50x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 buc/m	LAF	75	75	70	60	55	50	45	30	20	20	15
PF 2.5 buc/m	FLA	120	115	110	100	90	85	80	80	80	80	80
PR 2.5 buc/m	LAF	75	75	70	60	55	50	45	30	20	20	15
PR 2.5 buc/m	FLA	120	115	110	100	30	85	80	80	80	80	80

Gamă de accesorii

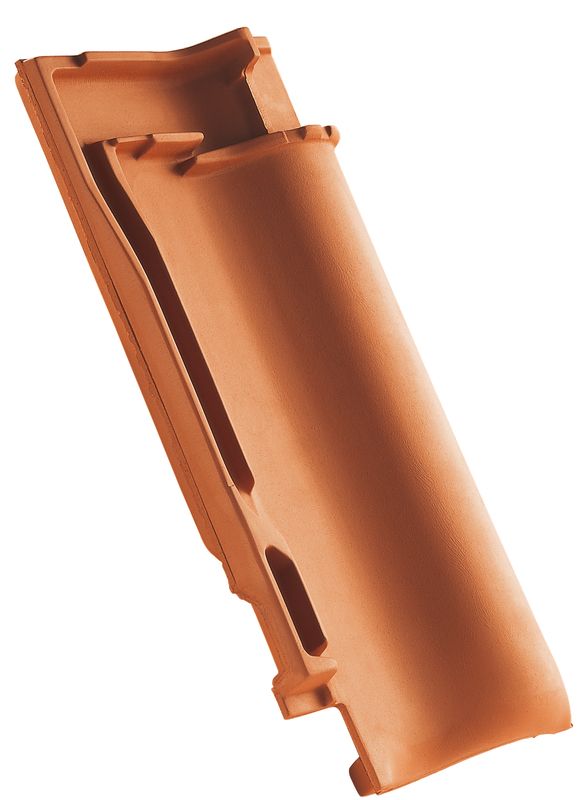

FUT Ţiglă 1/2

FUT Ţiglă laterală dreapta

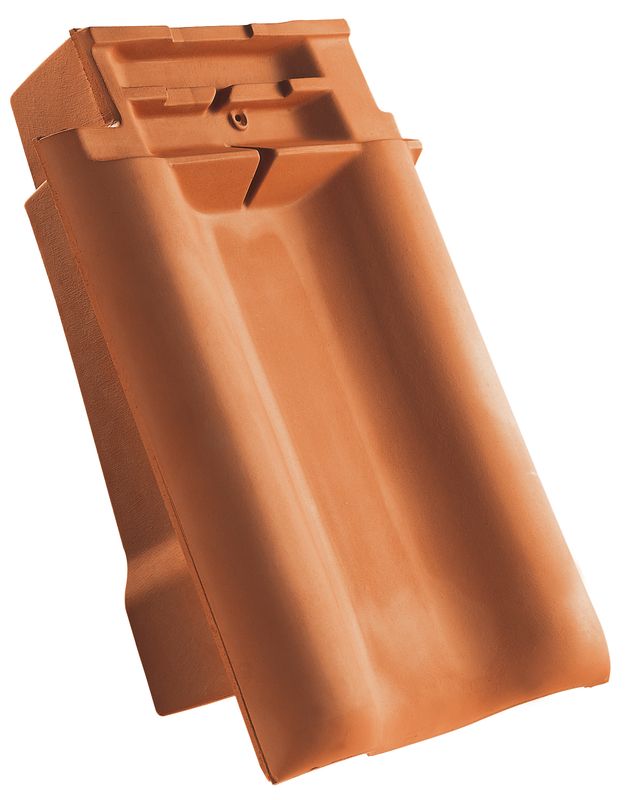

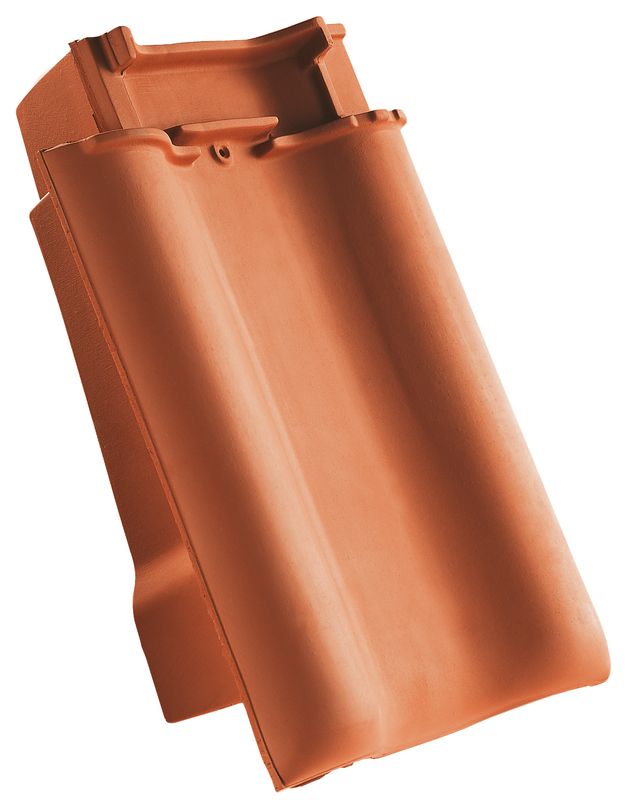

FUT Ţiglă laterală stânga

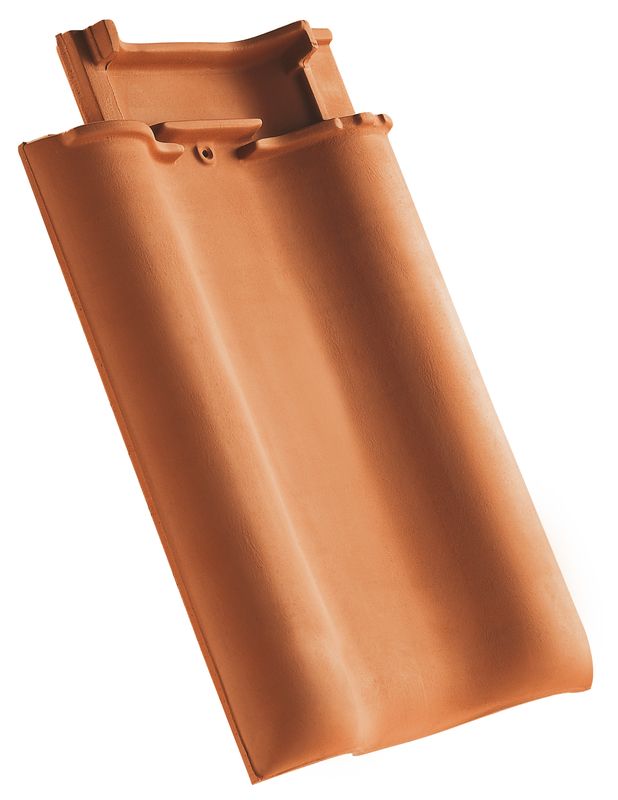

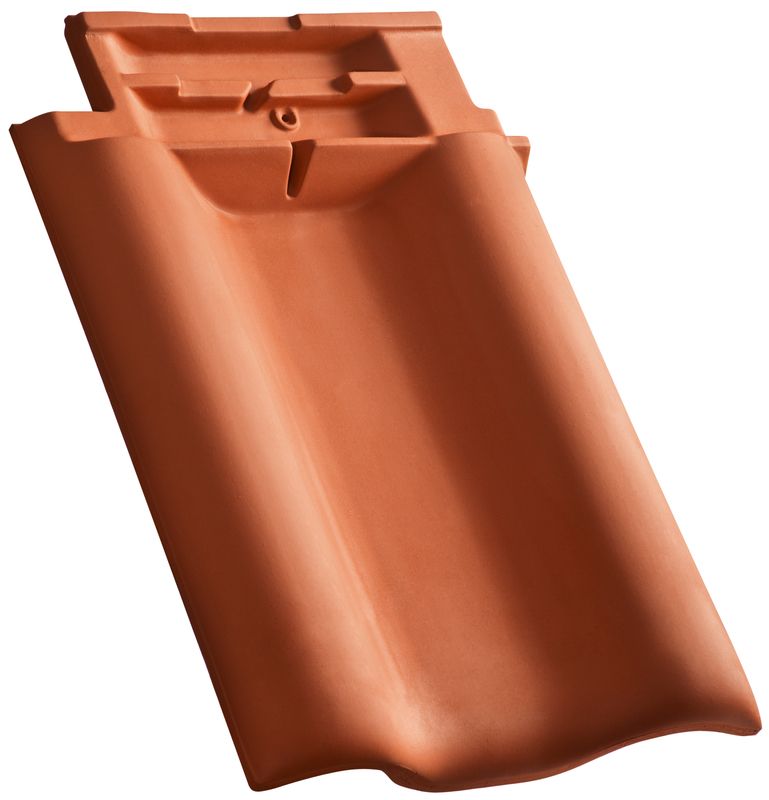

FUT Ţiglă cu proeminenţa dublă

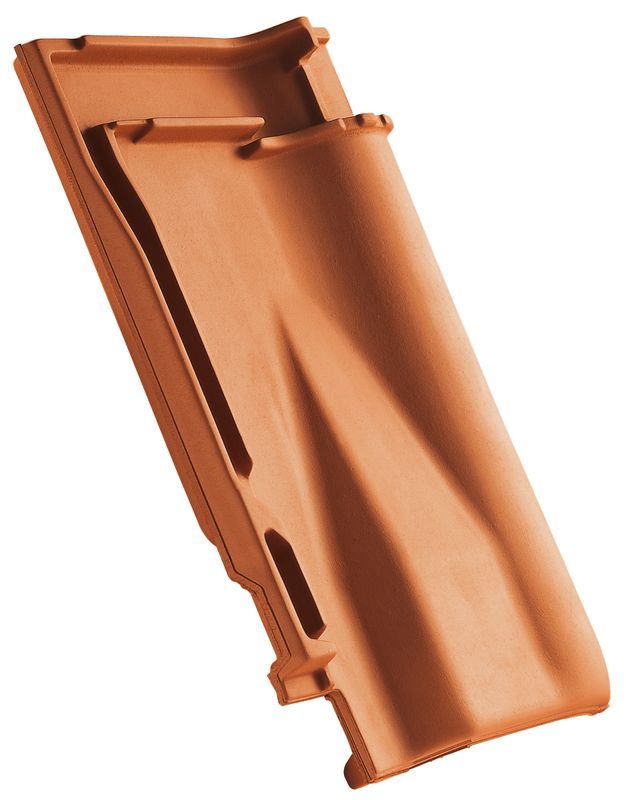

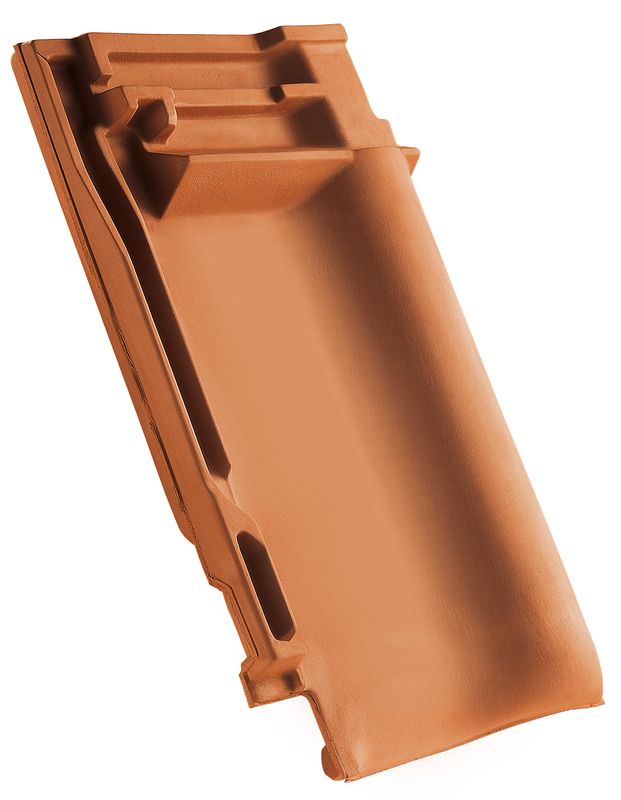

FUT Ţiglă de aerisire

FUT Ţiglă de aerisire pentru conexiune la coamă

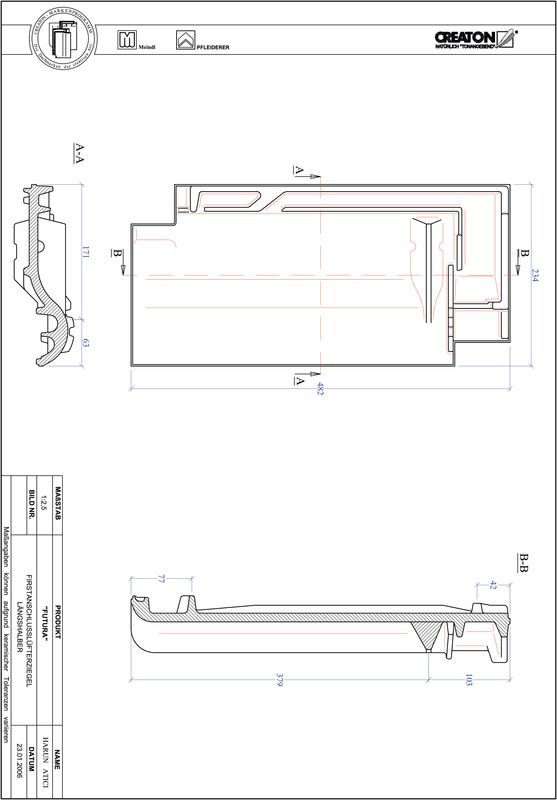

FUT Ţiglă 1/2 de aerisire pentru conexiune la coamă ţiglă

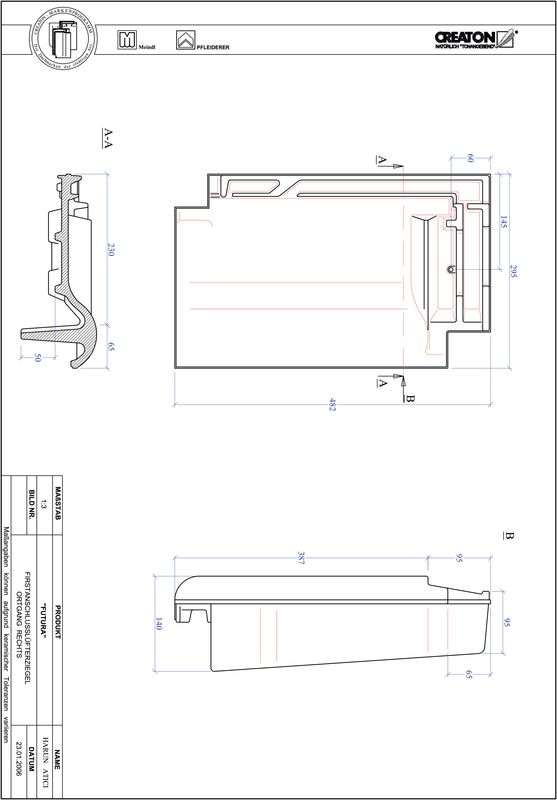

FUT Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

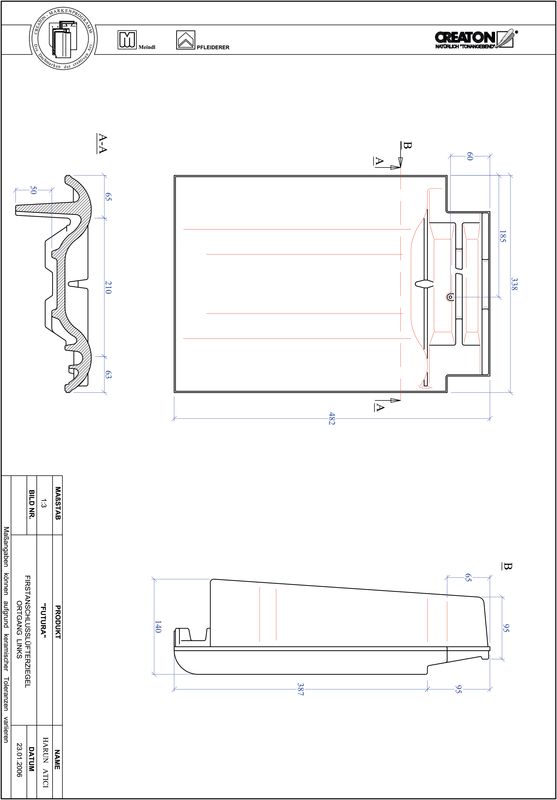

FUT Ţiglă laterală stânga de aerisire pentru conexiune la coamă

FUT Ţiglă de aerisire pentru conexiune la coamă cu proeminenţa dublă

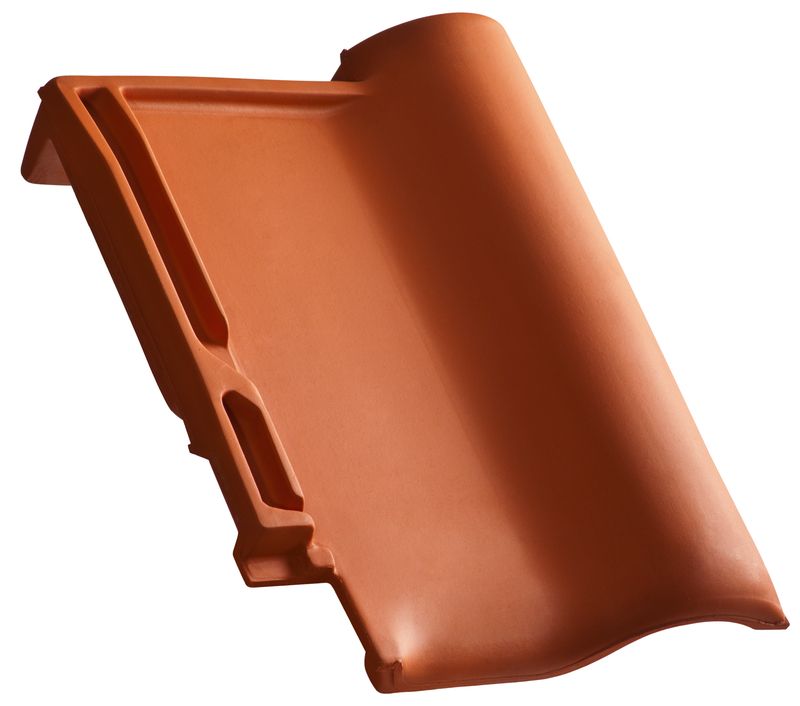

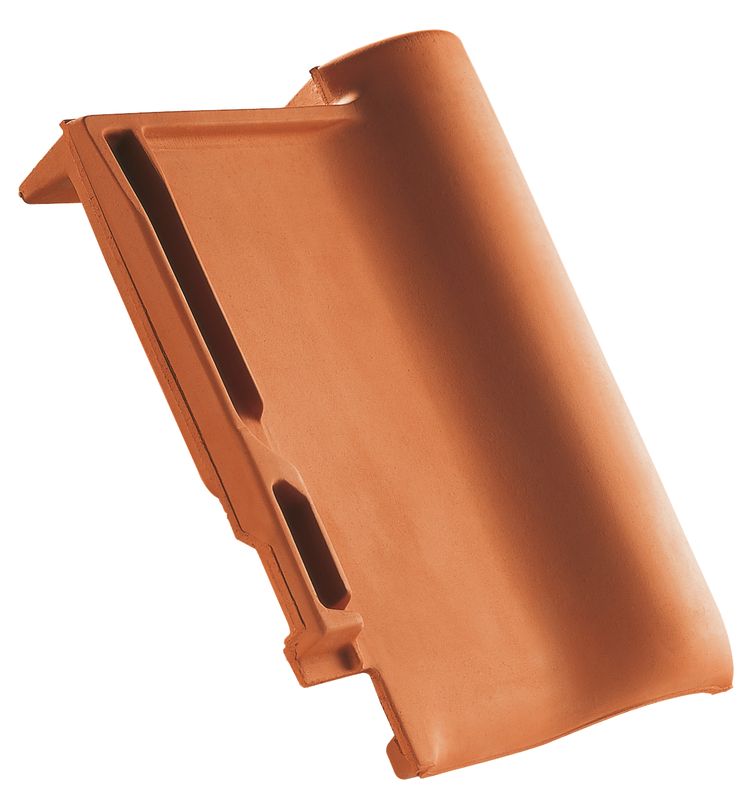

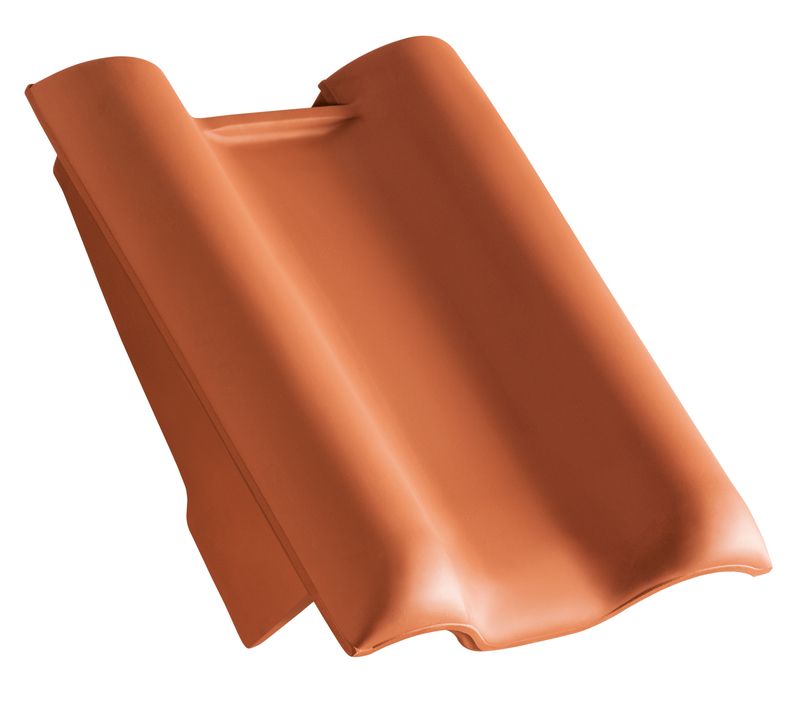

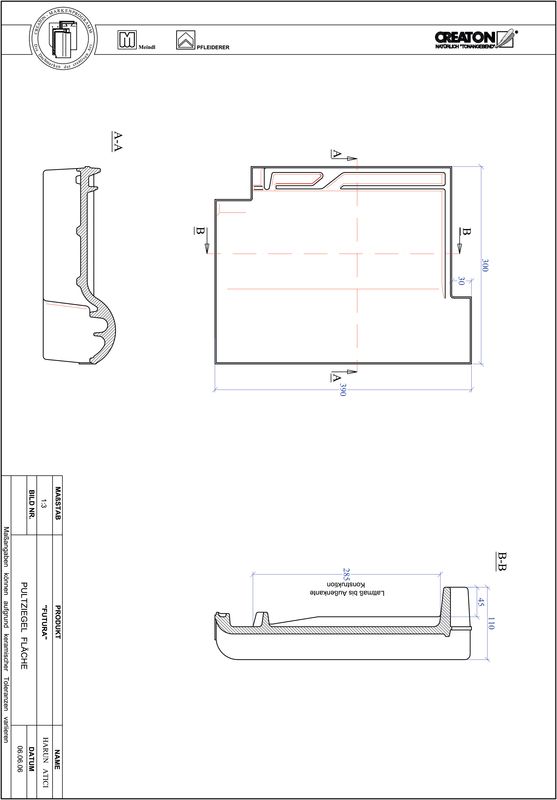

FUT Ţiglă cu versant presată

FUT Ţiglă 1/2 cu versant, decorată standard

FUT Ţiglă laterală dreapta cu proeminenţa dublă

FUT Ţiglă laterală stânga cu proeminenţa dublă

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

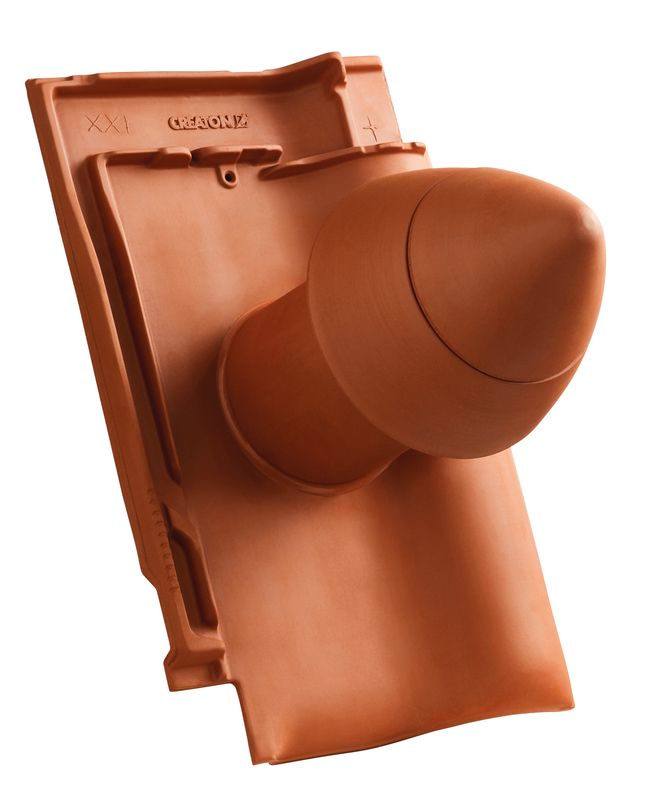

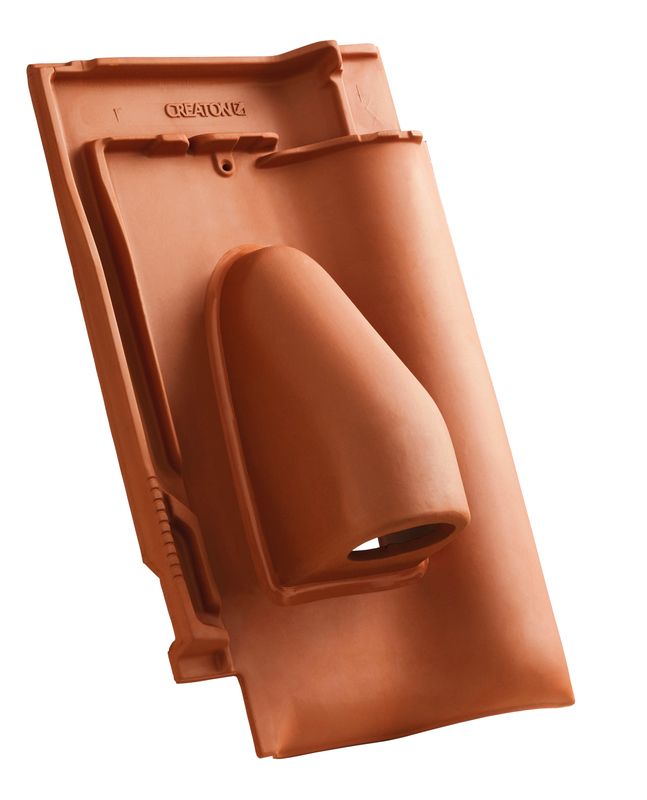

FUT Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

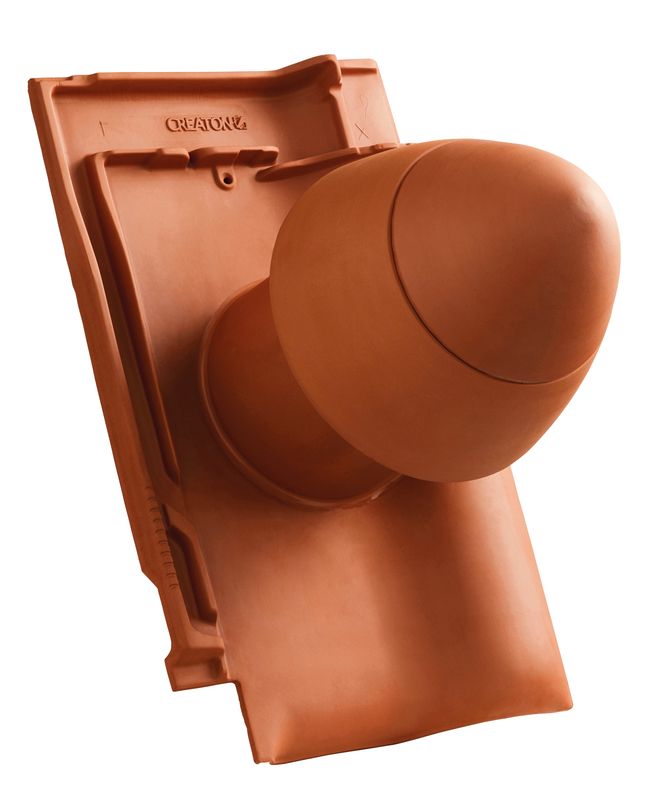

FUT Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

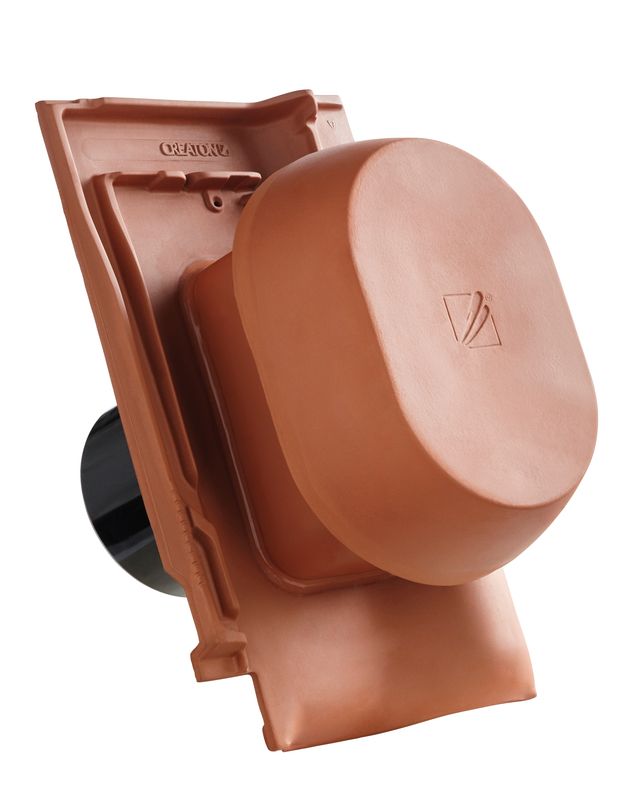

FUT Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

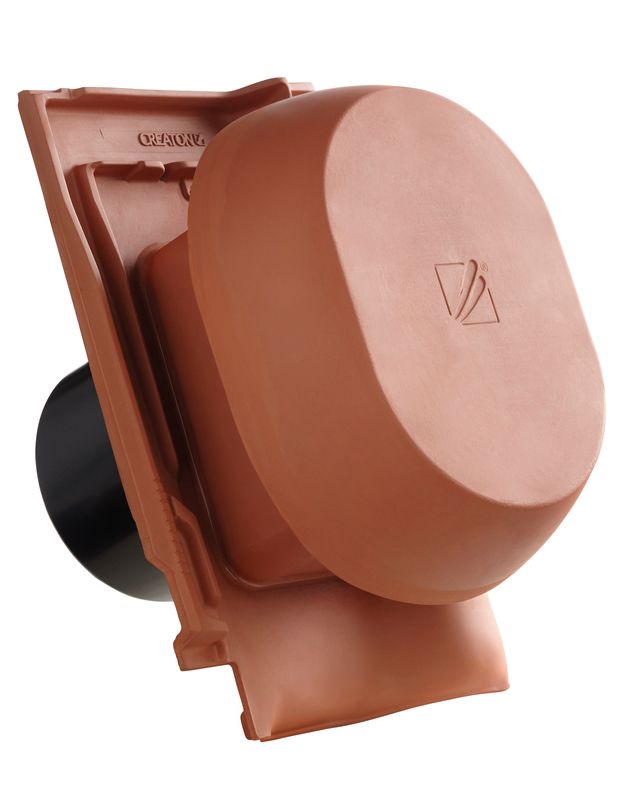

FUT Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

FUT Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

FUT Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

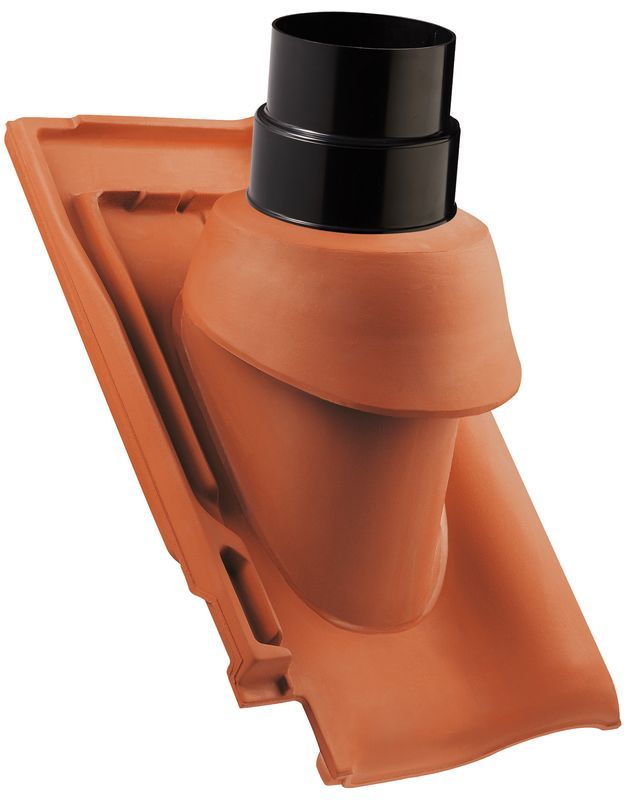

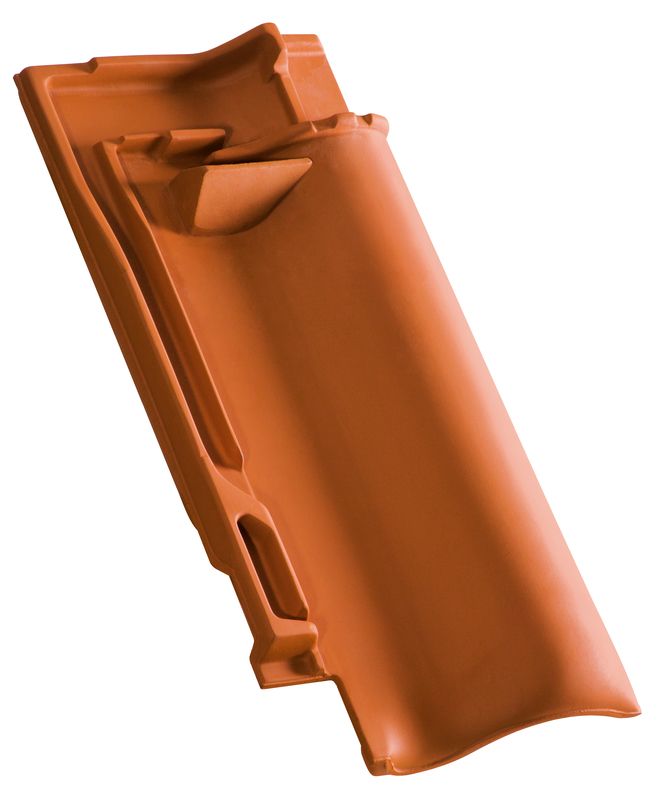

FUT Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

FUT Ţiglă de prindere pentru consolă, din aluminiu colorat

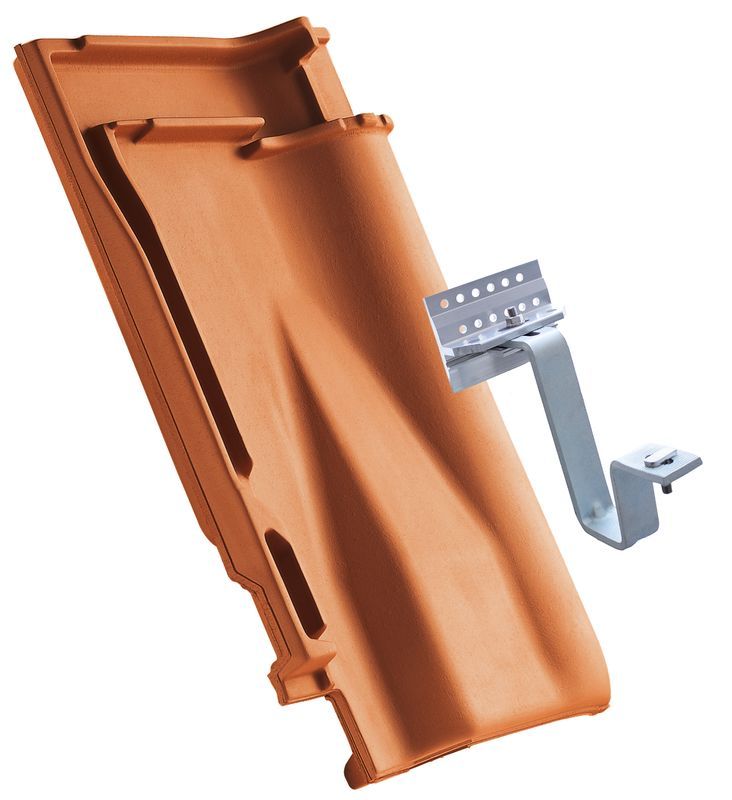

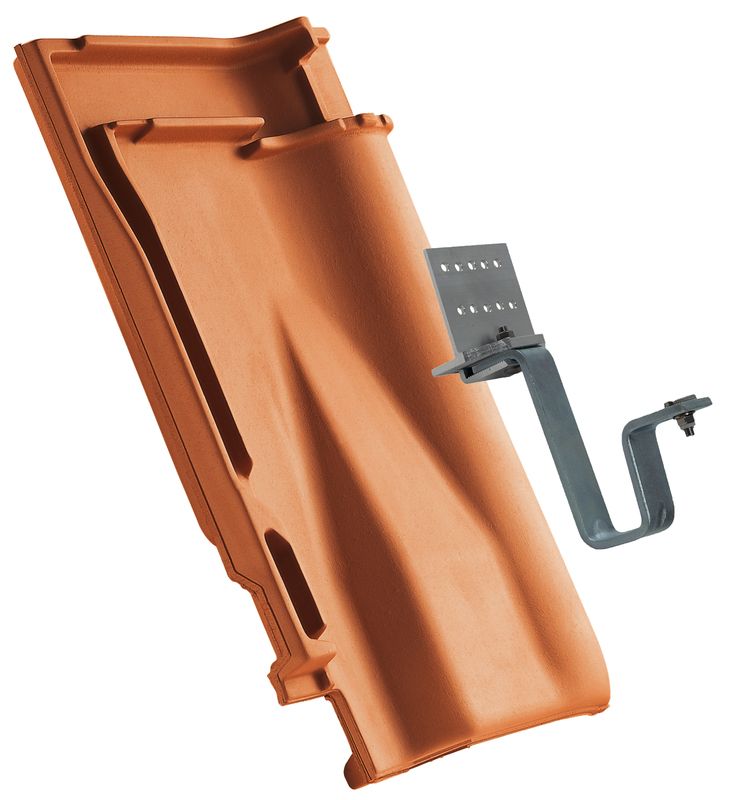

Consolă element solar

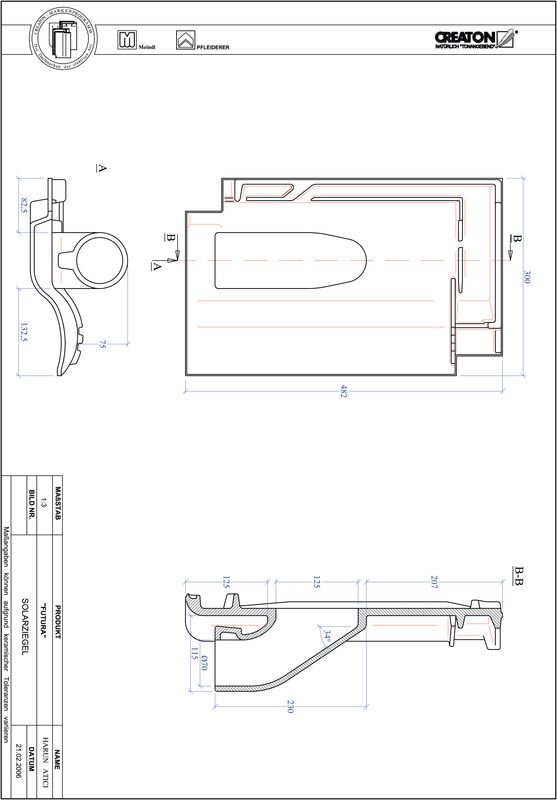

FUT Ţiglă solar pentru sipca 30 mm

FUT Ţiglă solar pentru sipca 40 mm

Treaptă individuală

Grilaj scurt

Grătar lung

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Scară acoperiş

Colier scară acoperiş

Brăţară burlan

MAG Cârlig de siguranţă

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Accesorii universale si elemente de protectie

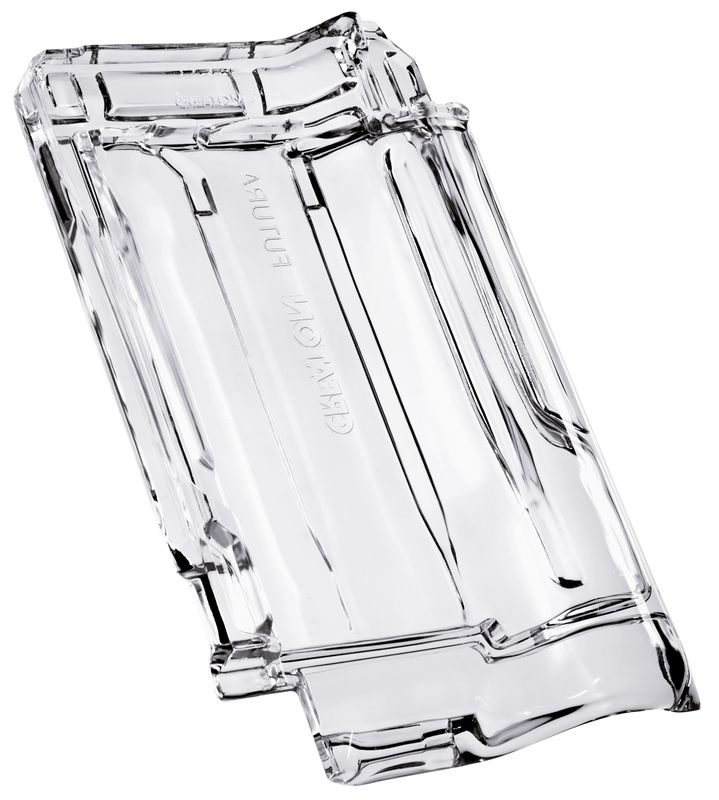

FUT Ţiglă transparentă (acril)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (MAG, FUT)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (MAG, FUT)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/60 (BAL, PRE) şi şipci 40/50 (FUT, MAG)

Clemă contra furtunii din zinc-aluminiu, fixare prin cui (MAG, BAL, FUT, PRE)

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 50 mm

Clemă fixare pentru ţiglă debitată (inox) 10-13 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Ţigle de coamă şi ramificaţii

GOG Ţiglă de coamă PF

GOG Ţiglă de coamă PR

GOG Element ceramic început/final de coamă PF

AMBIENTE Ţiglă de aerisire pentru conexiune la coamă,decupaj segment

AMBIENTE Ţiglă de aerisire pentru streaşină, decupaj segment

GOG Element ceramic funcţional început/final de coamă PR

GOG început de coamă ceramică PF

GOG început de coamă ceramică PR

GOG început de coamă ceramică rotund PF

GOG început de coamă ceramică PF

GOG Ramificaţie în 3 axe PF

GOG Ramificaţie în 4 axe PF

Clemă din aluminiu pentru coamă PR

FIRSTFIX clemă coamă inox PR

GOG început de coamă ceramică PR

Clemă din aluminiu pentru coamă PF

FIRSTFIX clemă din inox PF

GOG Ţiglă de coamă PF

Clemă din aluminiu pentru coamă PF

FIRSTFIX clemă din inox PF

GOG început de coamă ceramică rotund PF

GOG Element ceramic început/final de coamă PF

FIRSTFIX sârmă pentru clemă coamă G10

FIRSTFIX set clemă G10

Bandă aerisire coamă 220 (CREAROLL ALU)

Bandă aerisire coamă 300 (CREAROLL ALU)

Bandă aerisire coamă 220 (CREAROLL PP)

Bandă aerisire coamă 310 (CREAROLL PP)

Bandă aerisire coamă 390 (CREAROLL PP)

Descarcari

Brosuri si documente
CAD

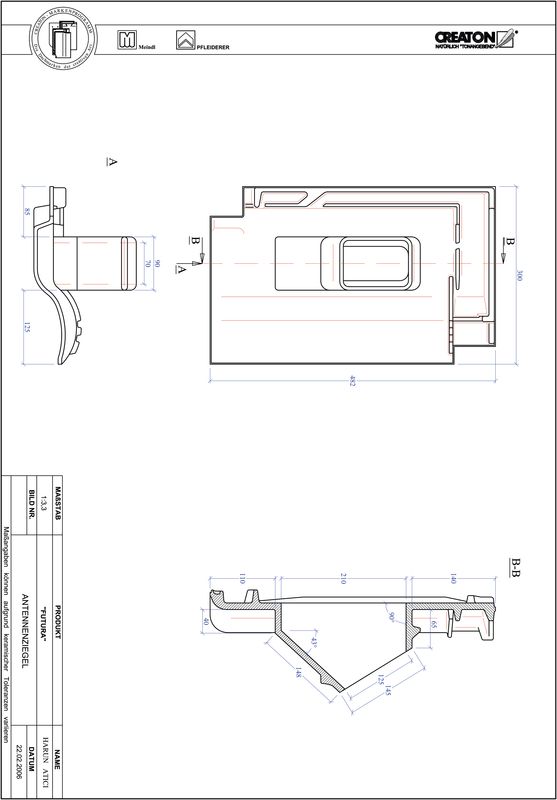

Fiser CAD produs FUTURA Antenă ANTENNE
pdf | 111 kB
dwg | 135 kB
jpeg | 52 kB

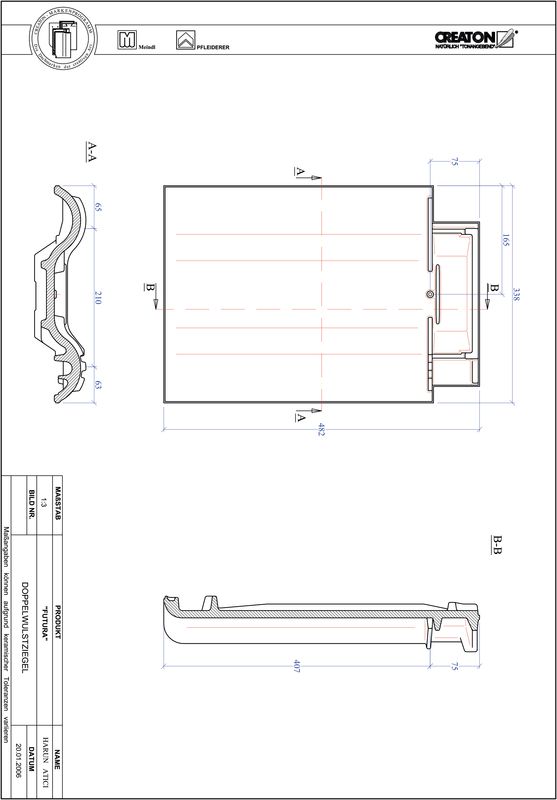

Fiser CAD produs FUTURA Ţiglă cu proeminenta dublă DWZ
pdf | 106 kB
dwg | 120 kB
jpeg | 52 kB
Fiser CAD produs FUTURA Ţiglă 1/2 de aerisire pentru conexiune la coama FALLH
pdf | 110 kB
dwg | 124 kB
jpeg | 54 kB
Fiser CAD produs FUTURA Ţiglă laterală de aerisire pentru conexiune la coamă stânga FALOGL
pdf | 114 kB
dwg | 115 kB
jpeg | 52 kB
Fiser CAD produs FUTURA Ţiglă laterală de aerisire pentru conexiune la coamă dreapta FALOGR
pdf | 114 kB
dwg | 118 kB
jpeg | 52 kB
Fiser CAD produs FUTURA Ţiglă aerisire pentru conexiune la coamă FALZ
pdf | 109 kB
dwg | 122 kB
jpeg | 52 kB

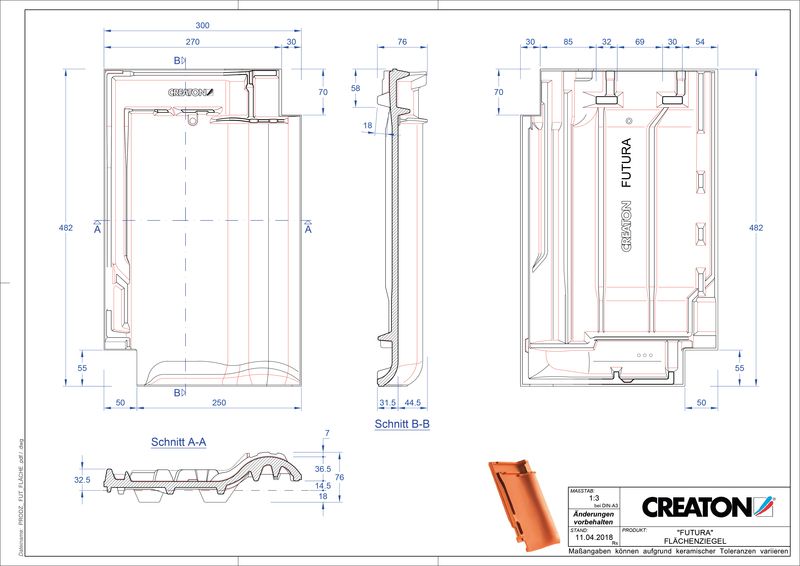

Fiser CAD produs FUTURA Ţiglă de bază FLA
pdf | 114 kB
dwg | 147 kB
jpeg | 80 kB

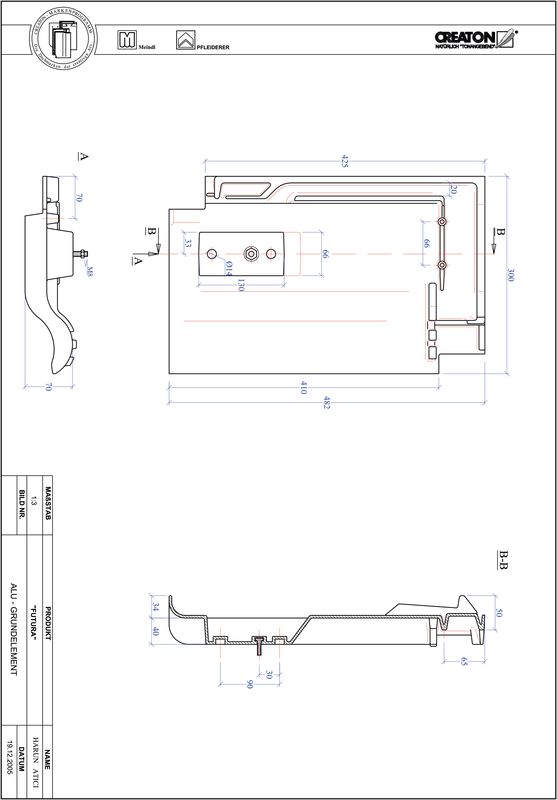

Fiser CAD produs FUTURA Element aluminiu GRUNDALU
pdf | 100 kB
dwg | 116 kB
jpeg | 51 kB

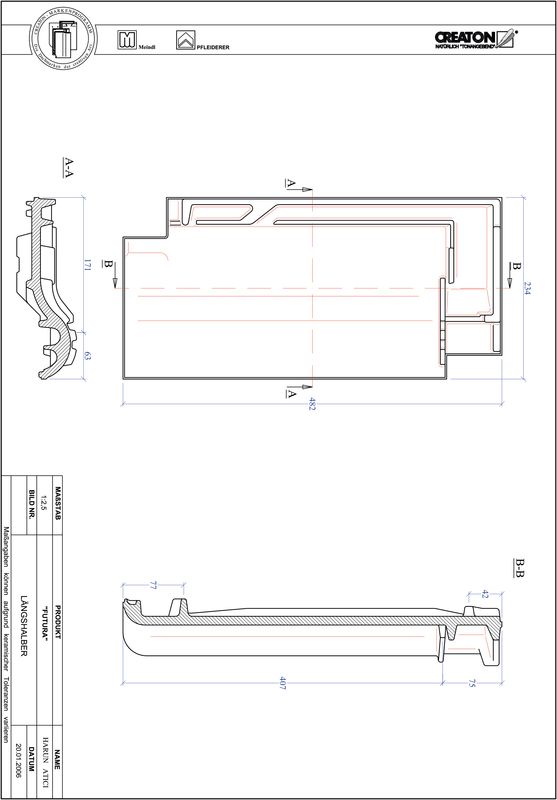

Fiser CAD produs FUTURA Ţiglă 1/2 LH
pdf | 102 kB
dwg | 127 kB
jpeg | 53 kB
Fiser CAD produs FUTURA Ţiglă de aerisire LUEFTZ
pdf | 106 kB
dwg | 117 kB
jpeg | 50 kB

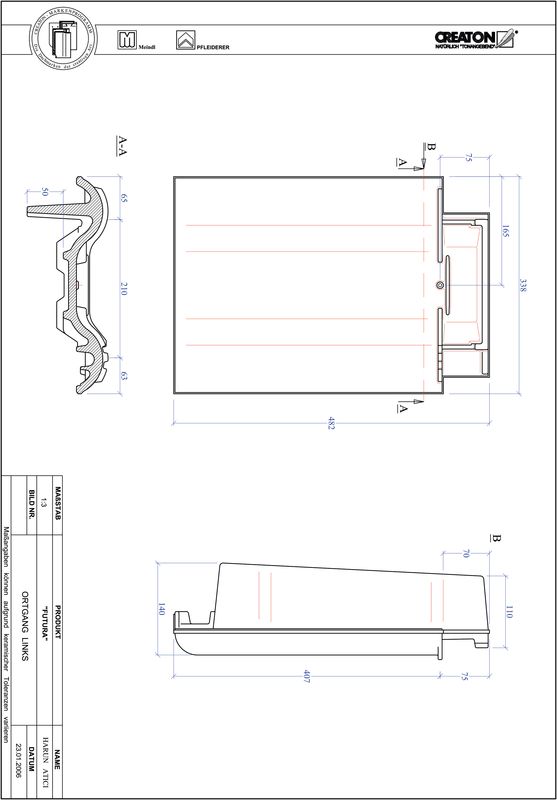

Fiser CAD produs FUTURA laterală stânga OGL
pdf | 107 kB
dwg | 120 kB
jpeg | 52 kB

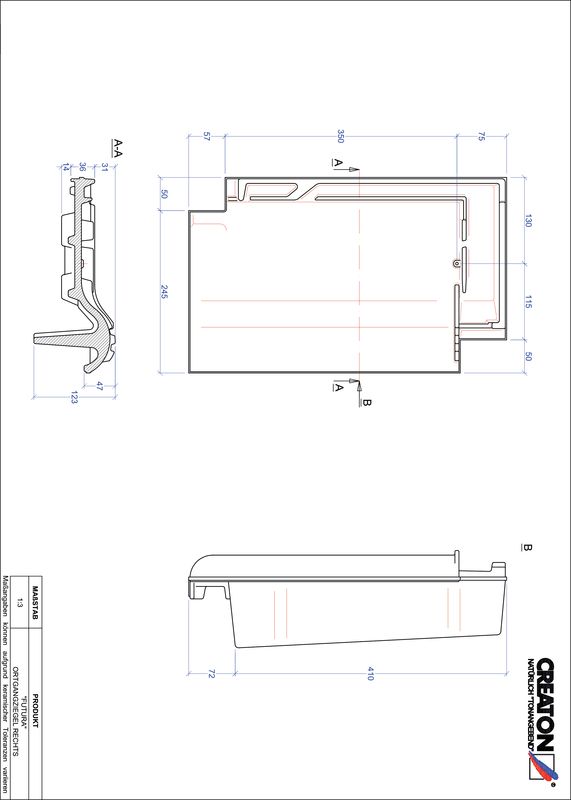

Fiser CAD produs FUTURA laterală dreapta OGR
pdf | 58 kB
dwg | 122 kB
jpeg | 46 kB
Fiser CAD produs FUTURA Ţiglă cu versant standard PULTFLA
pdf | 108 kB
dwg | 108 kB
jpeg | 46 kB

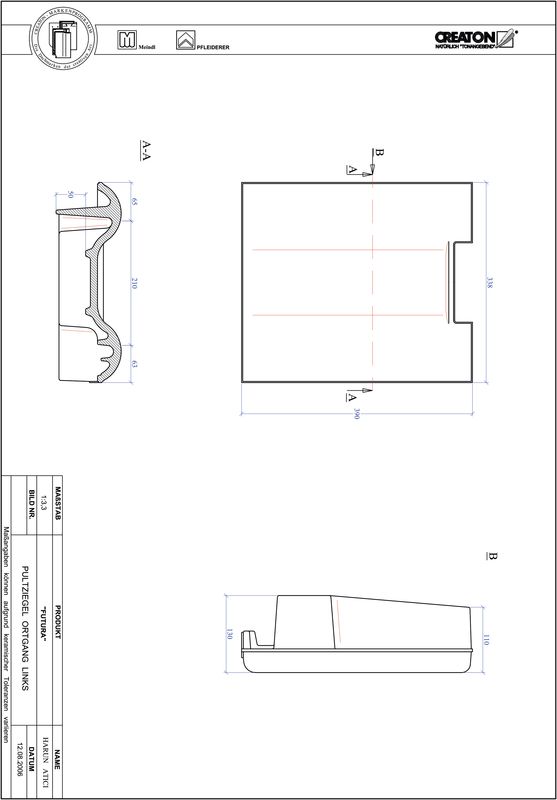

Fiser CAD produs FUTURA Ţiglă laterală stânga cu versant standard PULTOGL
pdf | 102 kB
dwg | 101 kB
jpeg | 43 kB

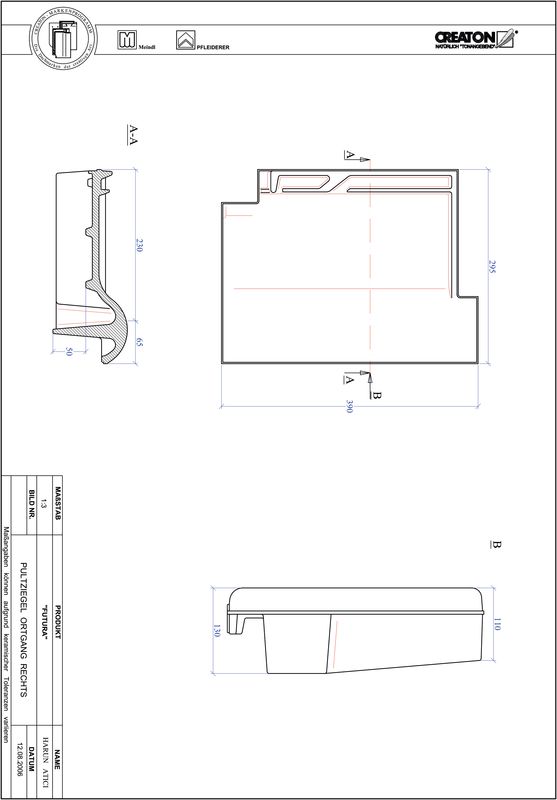

Fiser CAD produs FUTURA Ţiglă laterală dreapta cu versant standard PULTOGR
pdf | 102 kB
dwg | 104 kB
jpeg | 45 kB
Fiser CAD produs FUTURA Solar SOLAR
pdf | 111 kB
dwg | 109 kB
jpeg | 54 kB

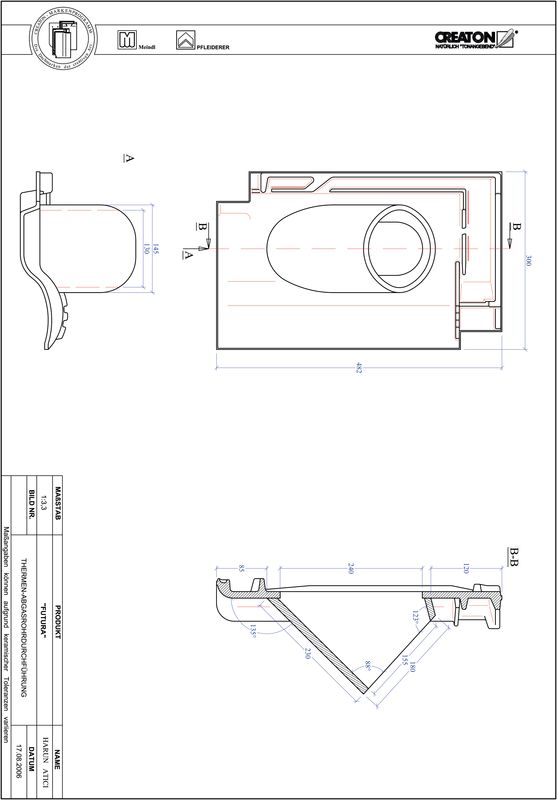

Fiser CAD produs FUTURA Termal THERME
