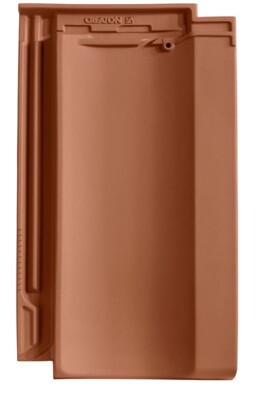

CANTUS

Gândită și vopsită în profunzime.

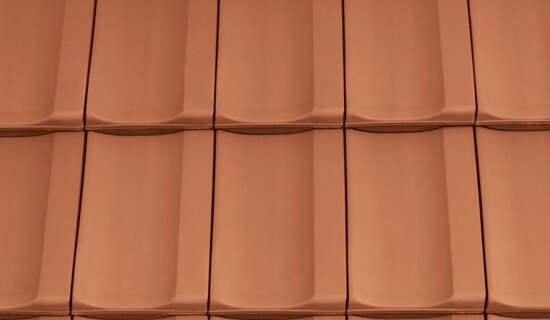

Corp de țiglă omogen cu nuanțe frumoase continue grație celor mai fine materii prime „KERALIS” realizate cu mare atenție. Nu mai sunt necesare prelucrări ulterioare la canturile de tăiere sau în caz de deteriorări.
Flexibilitate sporită și montare simplificată datorită unui spațiu de deplasare de 38 mm
Tehnica ingenioasă de fălțuire asigură o dirijare optimă a apei și oferă protecție sporită împotriva pătrunderii apei pluviale
Cea mai înaltă calitate este garantată prin cele mai bune materii prime și prin procedeul de ardere modern și fără atingere în caseta de ardere plată, precum și prin optimizarea permanentă a procesului de producție

Date tehnice

Mărime (aprox.)	265 x 450 mm
Lăţime de acoperire min. aprox.	222 mm
Lăţime de acoperire medie aprox.	223 mm
Lăţime de acoperire max. (aprox)	224 mm
Dist. min. şipci (aprox.)	348 mm
Lungime acoperire medie aprox.	366 mm
Dist. max. şipci (aprox.)	384 mm
Necesar min. de ţigle (aprox.)	11.8 buc/m²
Necesar mediu de ţigle (aprox.)	12.3 buc/m²
Zidărie max. aprox.	12.9 buc/m²
Greutate/unitate de produs - buc. (aprox.)	3.55 Kg/buc
greutate per m² (aprox.)	44.4 kg/m²
greutate per pallet (aprox.)	877 Kg
Buc. per mini-pack	5 bucata
Buc per palet	240 bucata

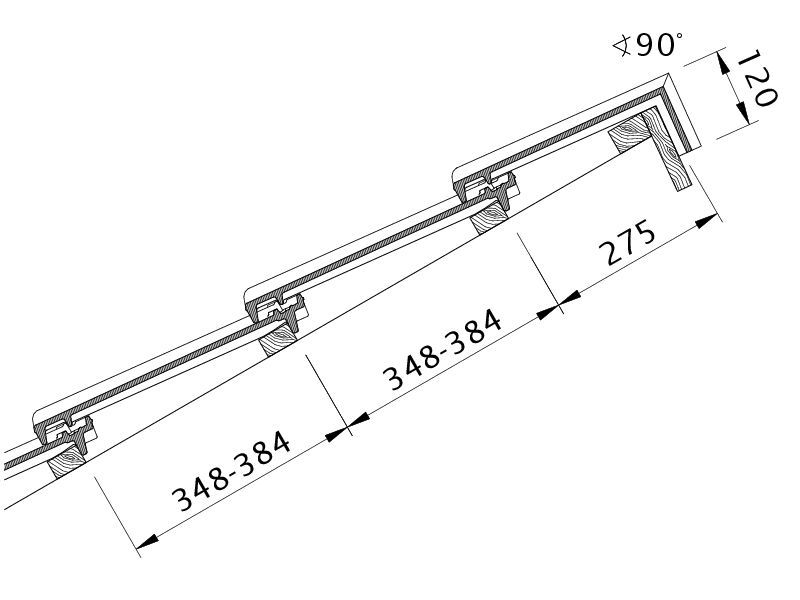

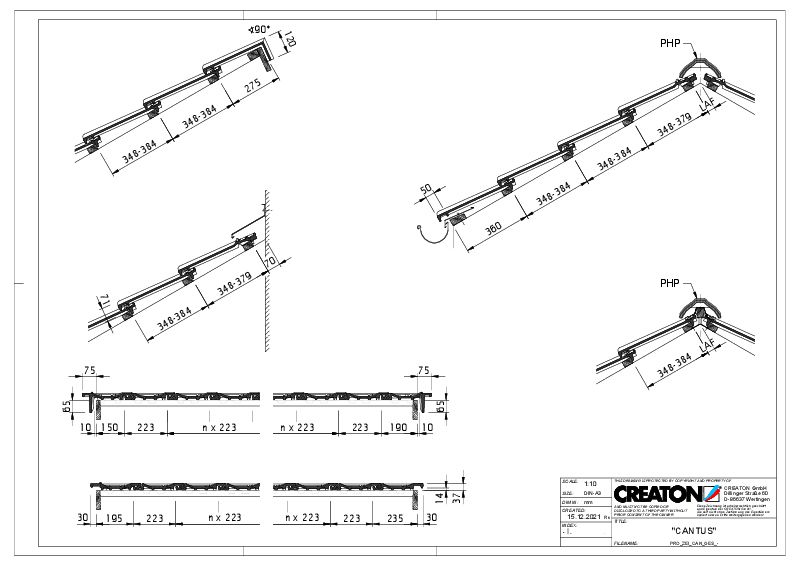

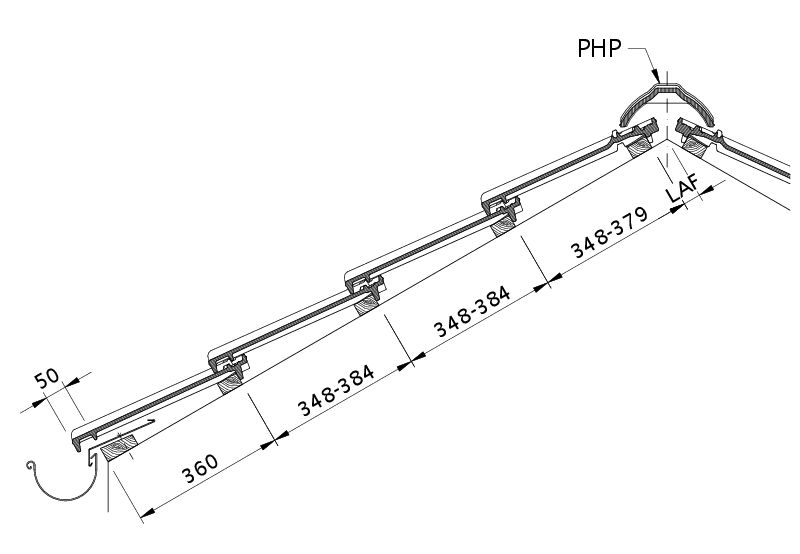

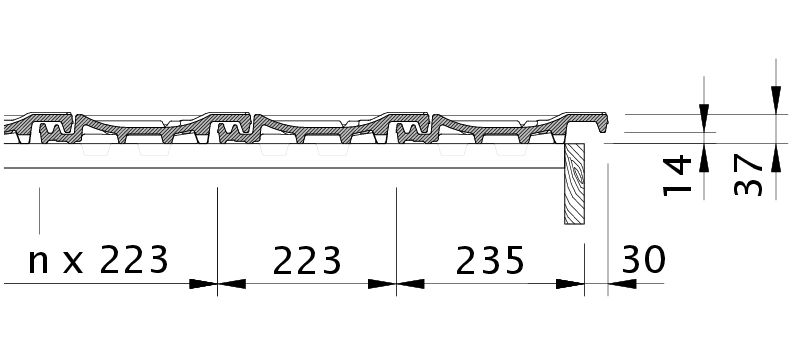

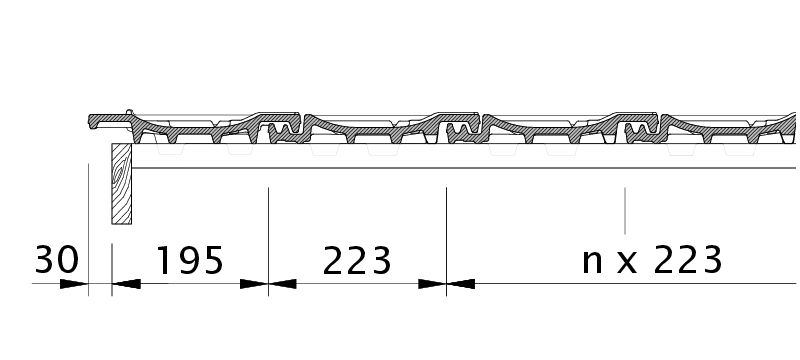

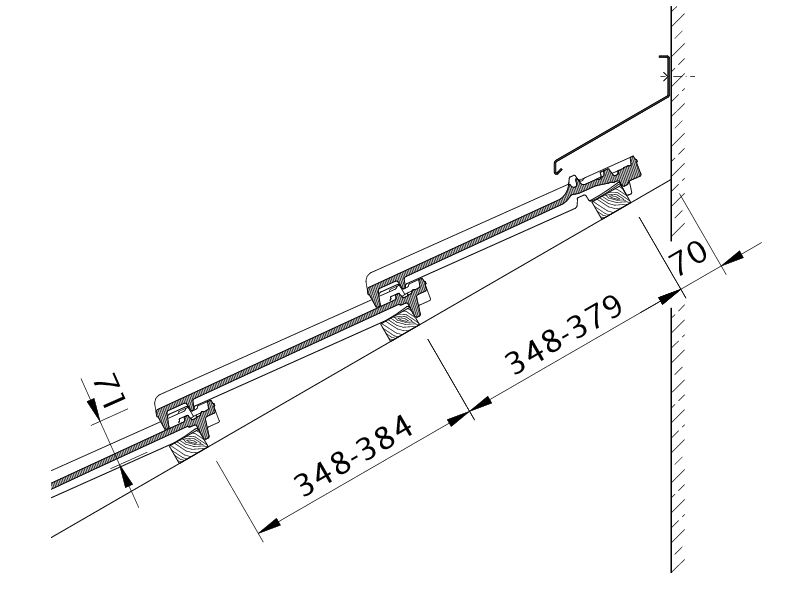

Schite tehnice

Informatii Tehnice

Desenul tehnic prezentat este doar un exemplu.

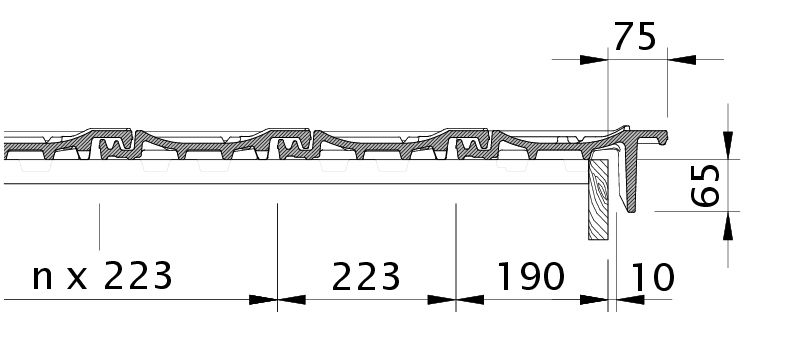

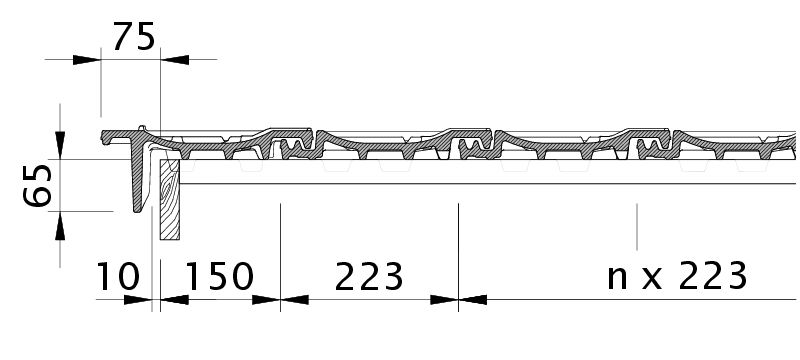

Conform Asociației Centrale a Comerțului German de Acoperișuri (ZVDH) pentru tiglele laterale , distanța dintre marginea interioară și marginea exterioară a peretelui trebuie să fie de cel puțin 1 cm.
Normele și standardele naționale actuale se aplică executării lucrărilor de acoperișuri. Acestea variază de la o țară la alta (de exemplu, Regulile ZVDH, Standardele austriece) și trebuie luate în considerare în timpul executării. Ca informații ale producătorului, informațiile specifice CREATON despre execuția sub acoperișului sunt, de asemenea, aplicabile și sunt complementare acestora.
Please consider the sample letter for the standard CREATON roof pitches.

DSC/ISC valori

DSC/ISC valori in mm pentru sipca 30x50.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PHP 2.6 buc/m	LAF	60	55	55	50	40	35	30	20	15	10
PHP 2.6 buc/m	FLA	110	105	95	90	85	80	75	70	65	60
PP 2.5 buc/m	LAF	70	65	60	55	50	45	40	35	35	30	20
PP 2.5 buc/m	FLA	105	100	90	85	80	70	65	60	50	45	45
DSC/ISC valori in mm pentru sipca 40x60.
Necesar ţiglă de coamă (aprox.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PHP 2.6 buc/m	LAF	60	55	55	45	35	30	25	10	5
PHP 2.6 buc/m	FLA	120	115	105	100	95	90	85	80	75
PP 2.5 buc/m	LAF	70	65	60	50	45	40	35	25	20	15	5
PP 2.5 buc/m	FLA	115	110	100	95	90	80	75	70	60	55	55

Gamă de accesorii

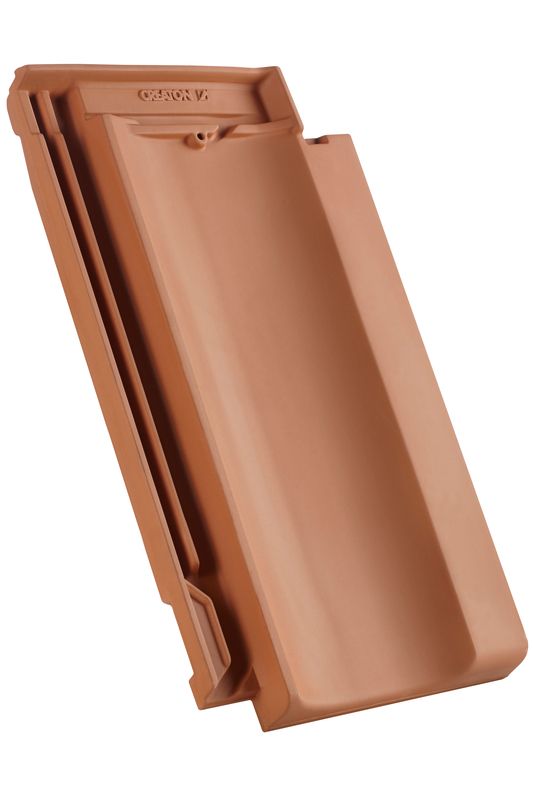

CAN Ţiglă laterală dreapta

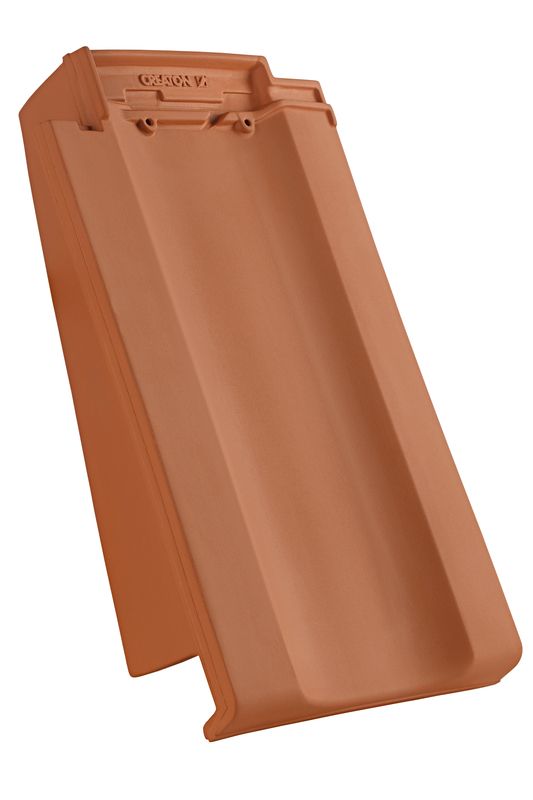

CAN Ţiglă laterală stânga

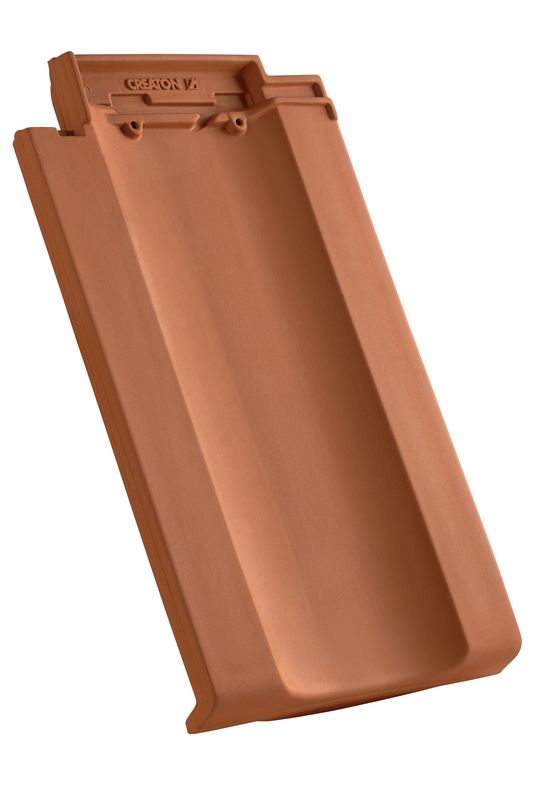

CAN Ţiglă cu proeminenţa dublă

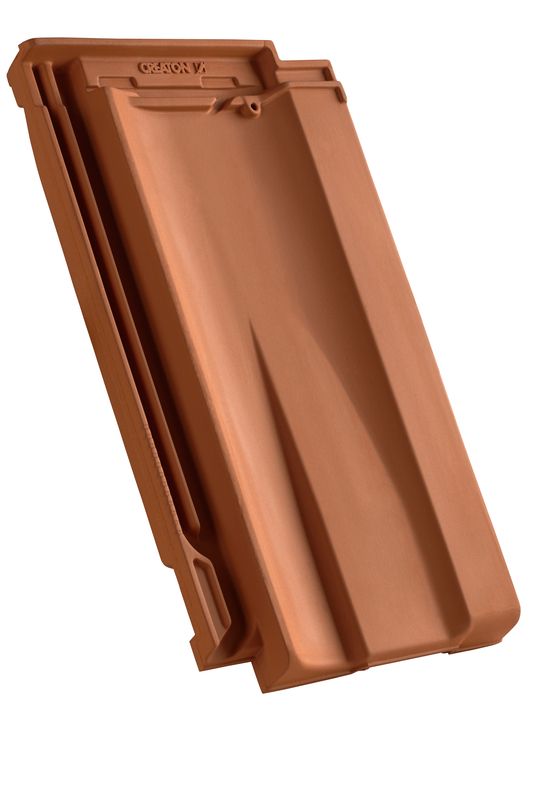

CAN Ţiglă de aerisire

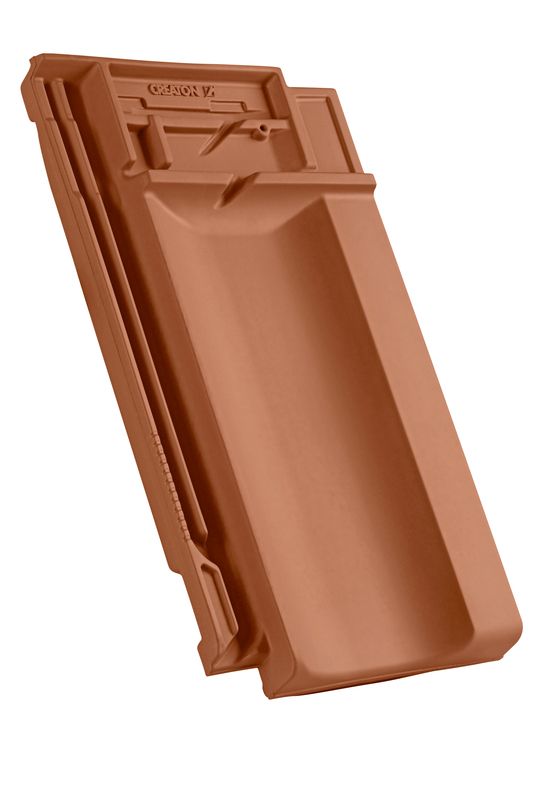

CAN Ţiglă de aerisire pentru conexiune la coamă

CAN Ţiglă laterală dreapta de aerisire pentru conexiune la coamă

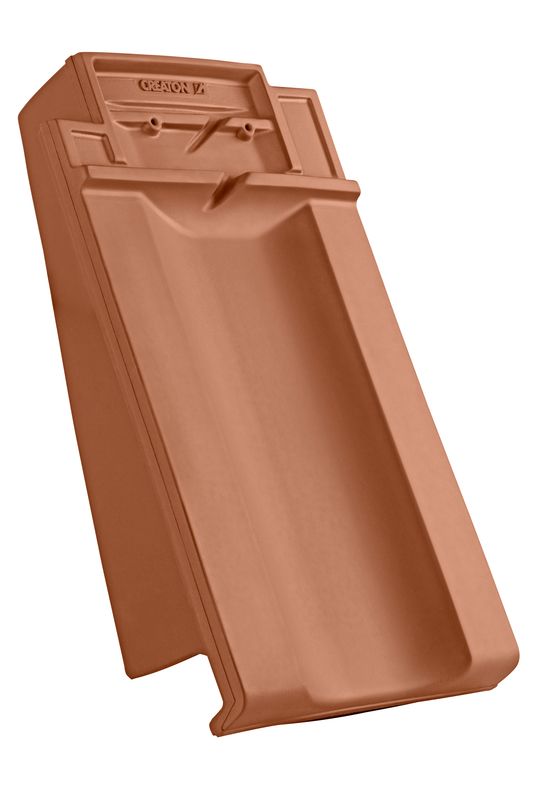

CAN Ţiglă laterală stânga de aerisire pentru conexiune la coamă

CAN Ţiglă cu versant standard

CAN Ţiglă laterală dreapta cu proeminenţa dublă, decorată, standard

CAN Ţiglă laterală stânga cu proeminenţa dublă, decorată, standard

GUT Ţiglă cu versant PDZ

GUT Element ceramic început/final de coamă PDZ

Clemă din aluminiu pentru coamă PI

Gamă de produse pentru ventilare acoperiş şi elemente de străpungere

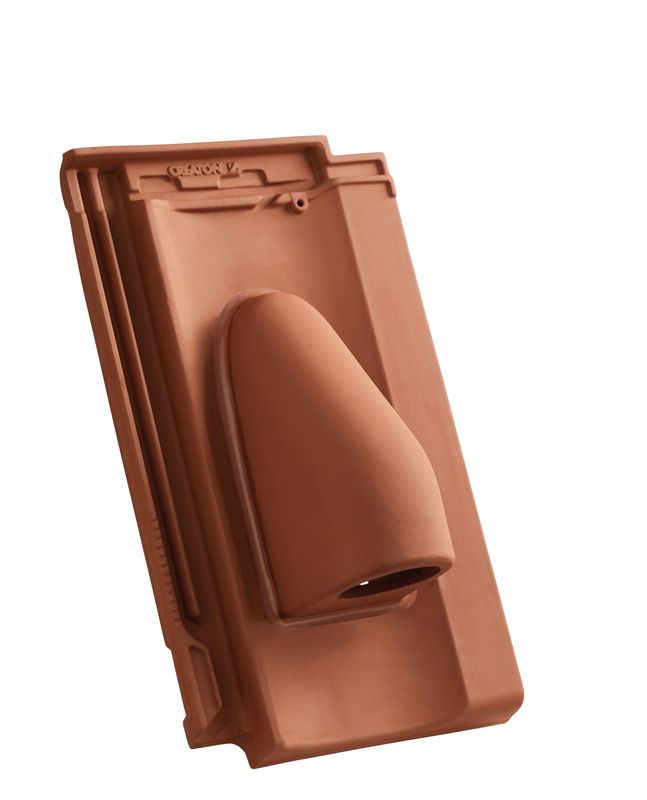

CAN Element tub aerisire argila NW 100 „SIGNUM“ Tip A cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

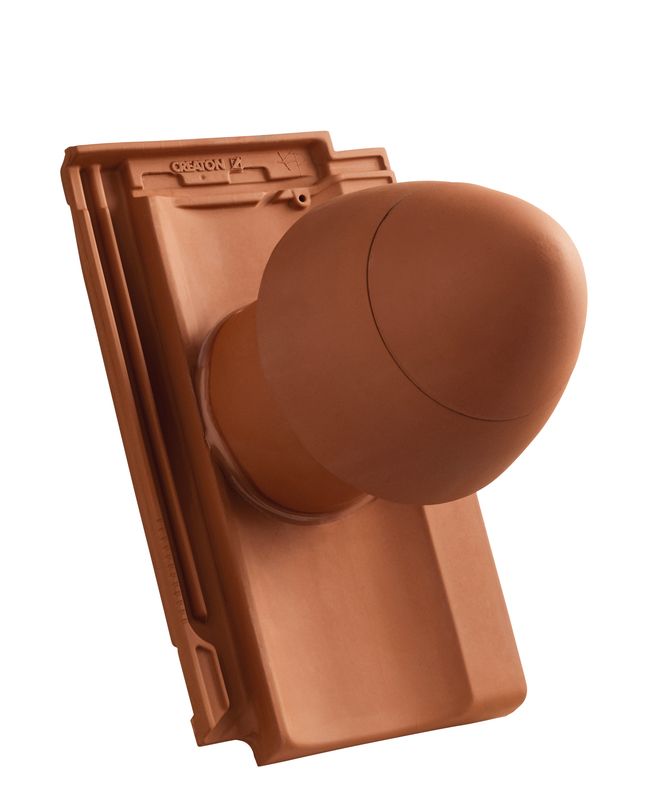

CAN Element tub aerisire argila NW 125 „SIGNUM“ Tip F cu furtun flexibil pentru conexiune incl. Adaptor „SIGNUM“

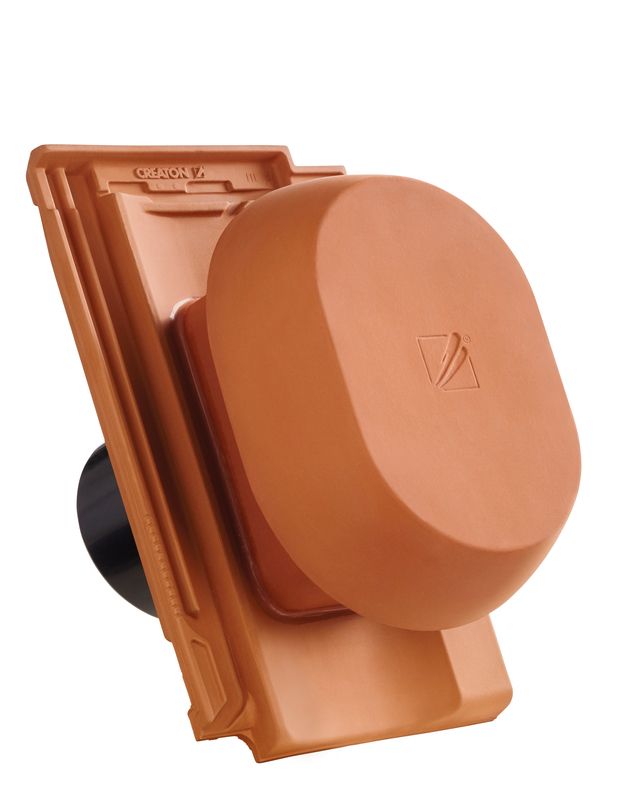

CAN Element tub aerisire argila NW 150/160 mm „SIGNUM“, cu furtun flexibil pentru conexiune

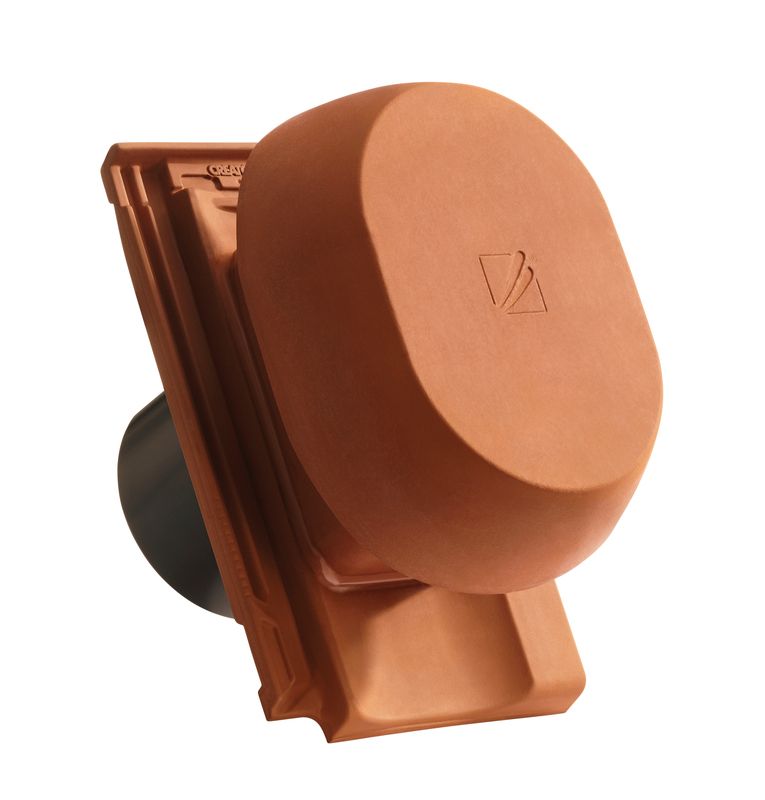

CAN Element tub aerisire argila NW 200 „SIGNUM“ cu furtun flexibil

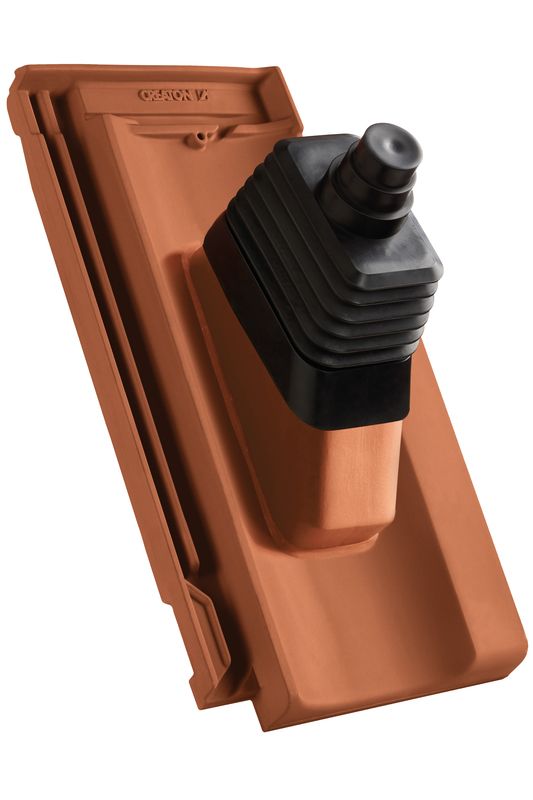

CAN Ţiglă de trecere din argila pentru antena NW 60 cu conexiune cauciuc incl. manseta EPDM

CAN Ţiglă de trecere din argila pentru panou solar NW 70 incl. manseta EPDM

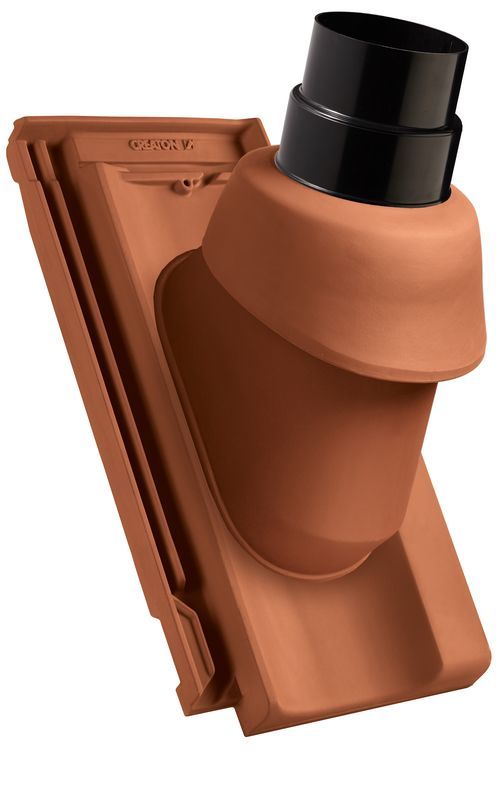

CAN Ţiglă de trecere din argiă cu conductă evacuare gaze pentru centrale termice NW 110 sau NW 125 incl. manseta EPDM*

UNIVERSAL Furtun flexibil diametru 150/160

UNIVERSAL Furtun flexibil diametru 200

Adaptor universal conectare interior/pod NW 13.5

Adaptor universal conectare interior/pod NW 20

UNIVERSAL Furtun flexibil diametru 150/160

Gamă de produse pentru protecţie contra zăpezii, acces acoperiş şi instalaţii solare din metal

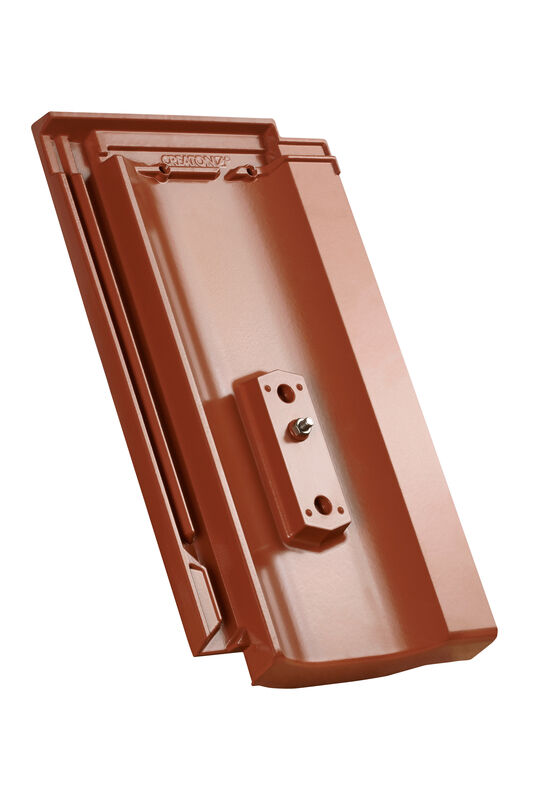

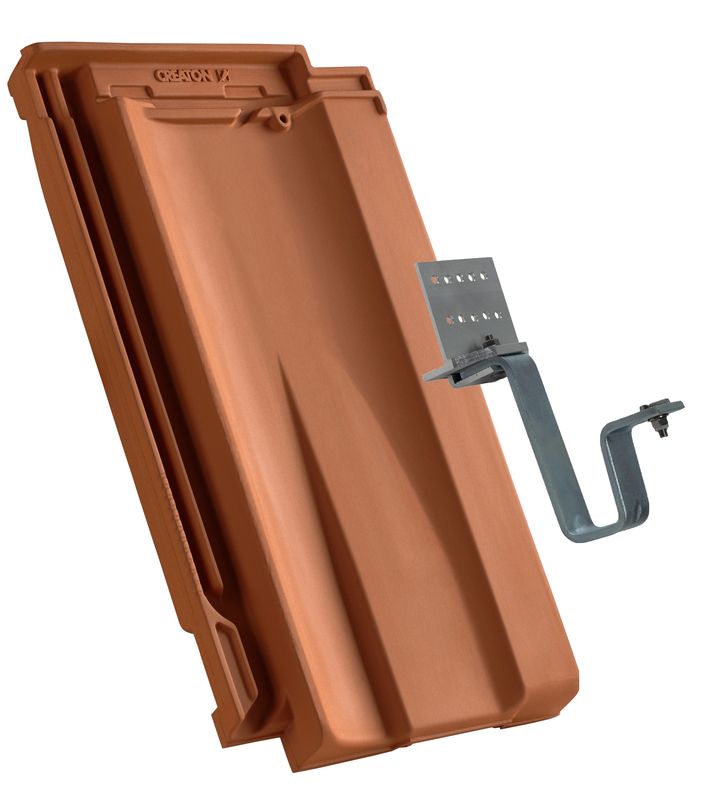

CAN Ţiglă de prindere pentru consolă, din aluminiu colorat

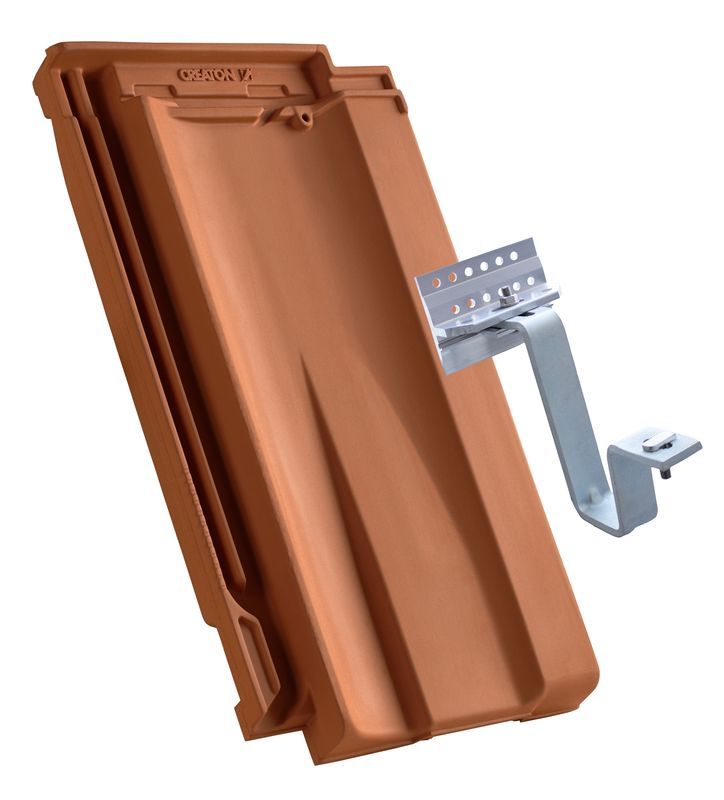

Consolă element solar

CAN Ţiglă solar pentru sipca 30 mm

CAN Ţiglă solar pentru sipca 40 mm

Treaptă individuală

Grilaj scurt

Grătar lung

Brăţară burlan

Consolă pentru suport grilaj contra zăpezii

Burlan Ø 40 mm lungime 3 m

Capac jgheab pt. parazăpezi

Scară acoperiş

Colier scară acoperiş

Brăţară burlan

MAG Cârlig de siguranţă

Element /Piapten de ventilatie pentru streasina din AL

Brăţară burlan

Capac jgheab imbinare cu falt Ø 32 mm

Accesorii universale si elemente de protectie

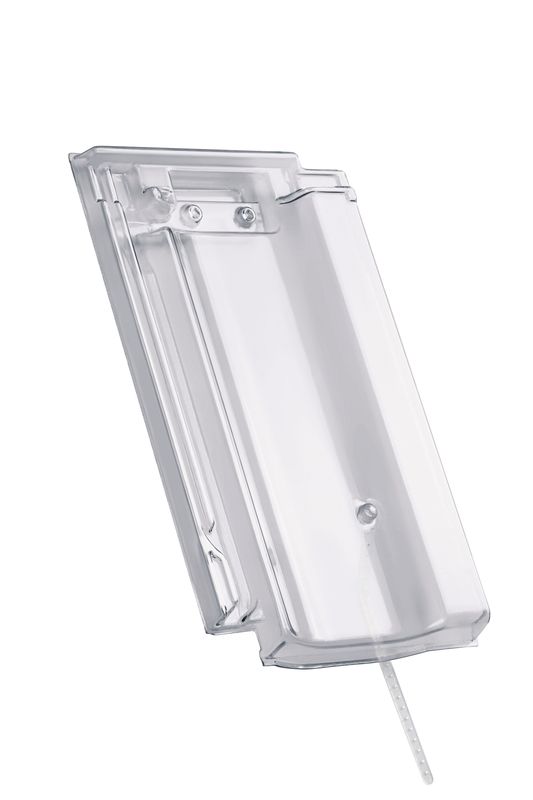

CAN Ţiglă transparentă (acril)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 30/50 (HAR, HER, ELE, CAN)

Clemă contra furtunii din zinc-aluminiu, fixare prin agăţare 40/50 (HER, MZ3, ELE, RAP, MEL)

Clemă contra furtunii din zinc-aluminiu , fixare prin cui (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Clemă din aluminiu pentru coamă PDZ

Şurub inox cu garnitură, lungime 60 mm

Clemă fixare pentru ţiglă debitată (inox) 10-13 mm

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 300 mm (CREAFLEX ALU)

Banda conexiune cos/perete din aluminiu 450 mm (CREAFLEX ALU)

Element streaşină din aluminiu

Fereastră pentru ieşire acoperiş 45 x 55 cm din metal cu sticlă securizată lucioasă

Fereastră pentru ieşire acoperiş 55 x 78 cm

Element galvanizat pentru antenă

Vopsea acrilică 250 ml

Ţigle de coamă şi ramificaţii

Descarcari

Brosuri si documente
CAD

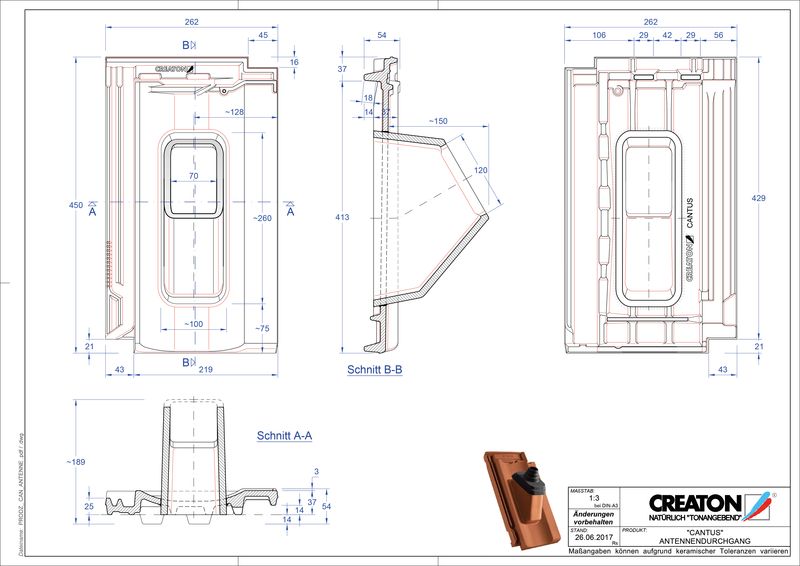

Fisier CAD produs CANTUS Antenă ANTENNE
pdf | 260 kB
dwg | 351 kB
jpeg | 79 kB

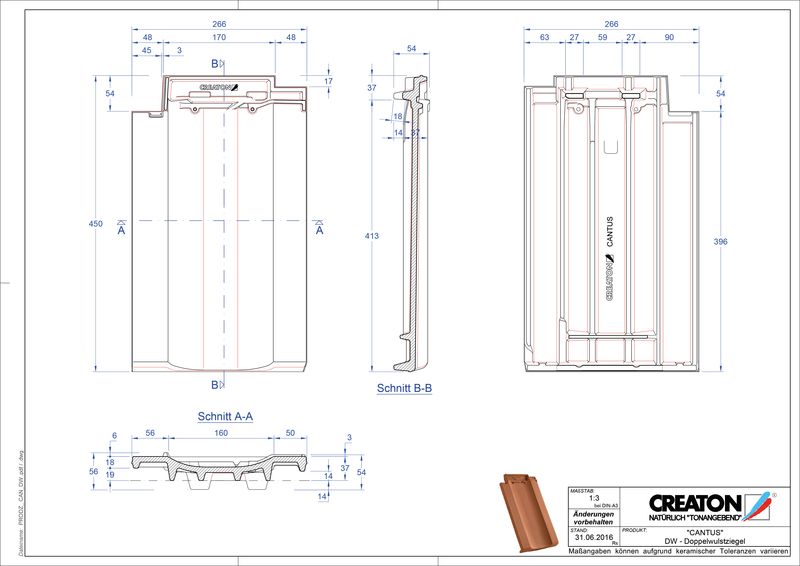

Fisier CAD produs CANTUS Ţiglă cu proeminenta dublă DWZ
pdf | 225 kB
dwg | 194 kB
jpeg | 68 kB

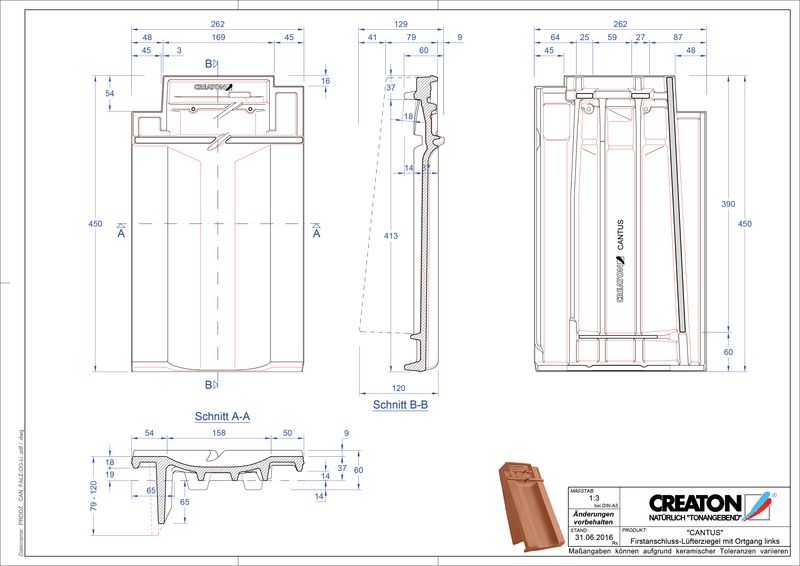

Fisier CAD produs CANTUS Ţiglă laterală stânga de aerisire pentru conexiune la coamă FALOGL
pdf | 231 kB
dwg | 205 kB
jpeg | 75 kB

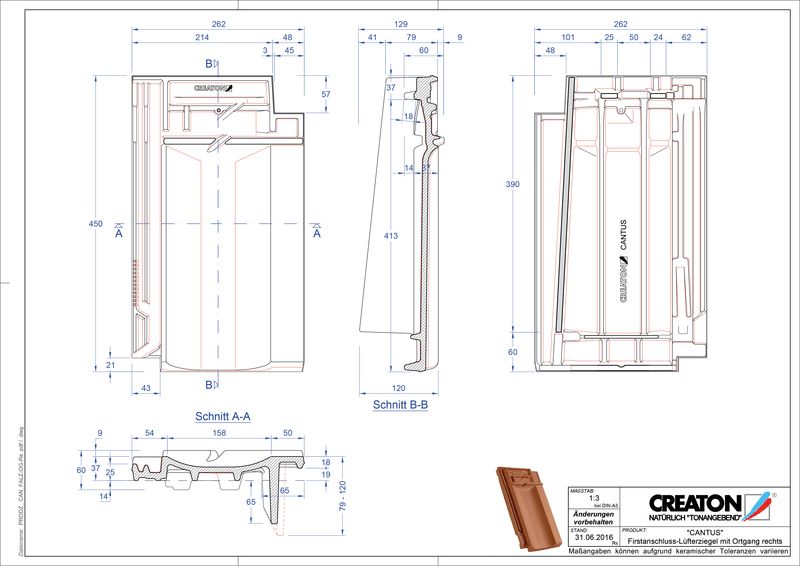

Fisier CAD produs CANTUS Ţiglă laterală dreapta de aerisire pentru conexiune la coamă FALOGR
pdf | 237 kB
dwg | 211 kB
jpeg | 77 kB
Fisier CAD produs CANTUS Ţiglă aerisire pentru conexiune la coamă FALZ
pdf | 236 kB
dwg | 205 kB
jpeg | 70 kB

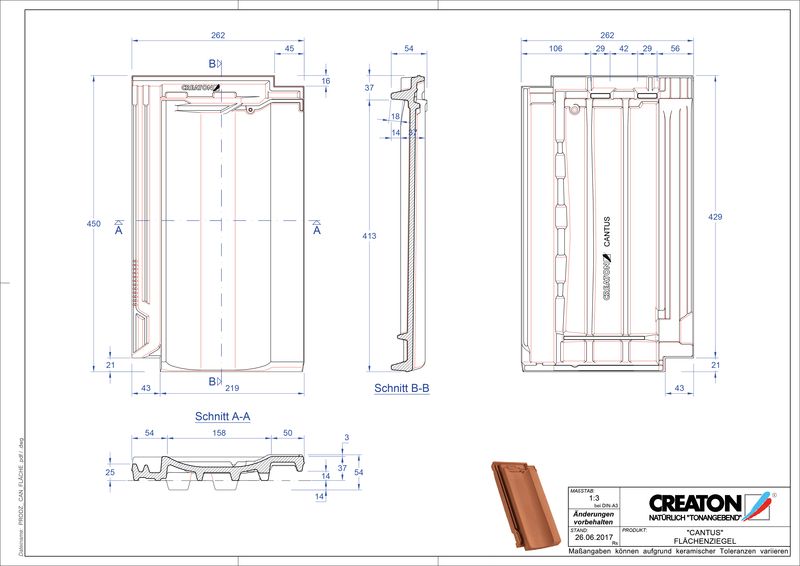

Fisier CAD produs CANTUS Tigla de bază FLA
pdf | 233 kB
dwg | 406 kB
jpeg | 69 kB

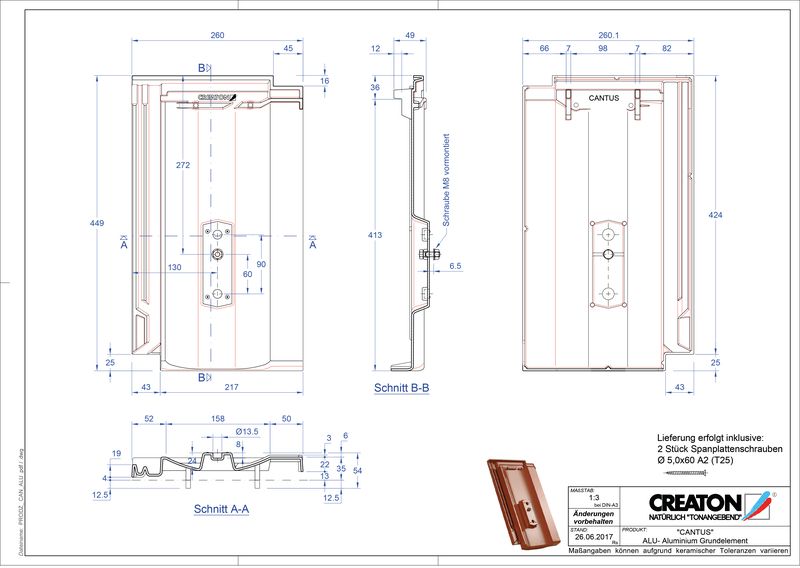

Fisier CAD produs CANTUS Element aluminiu GRUNDALU
pdf | 233 kB
dwg | 162 kB
jpeg | 72 kB

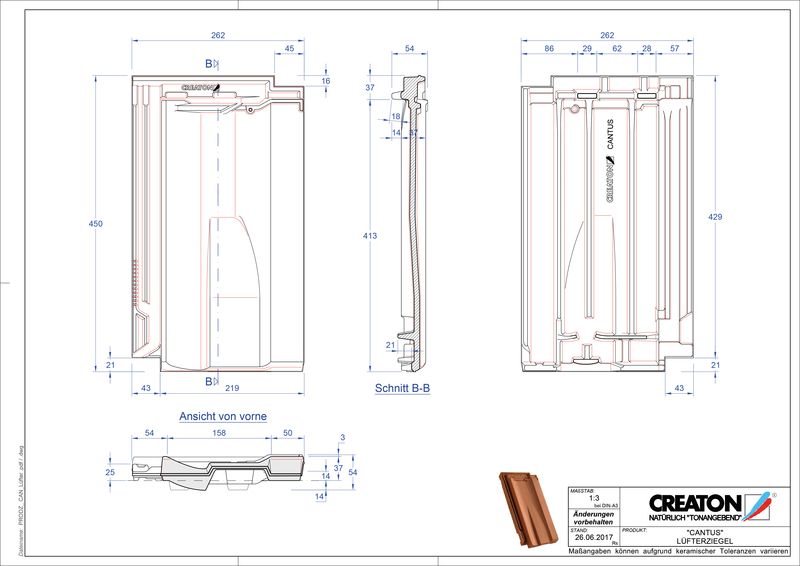

Fisier CAD produs CANTUS Ţiglă de aerisire LUEFTZ
pdf | 236 kB
dwg | 204 kB
jpeg | 69 kB

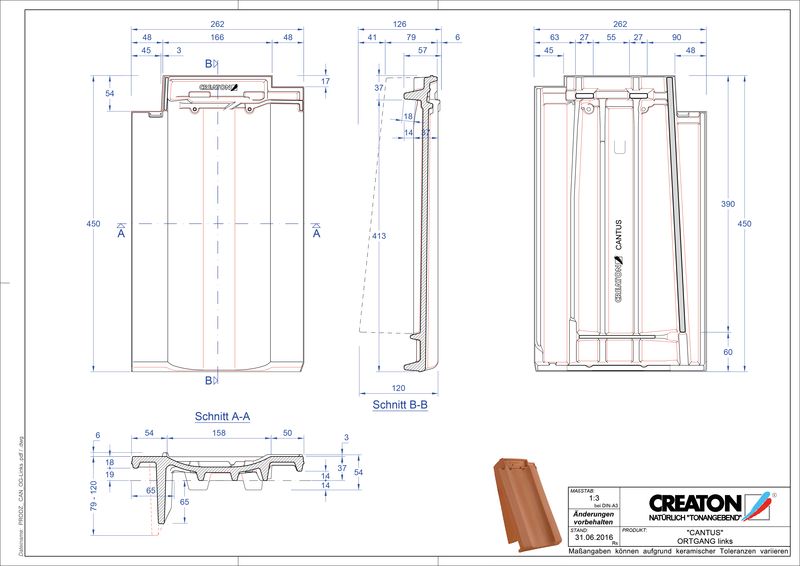

Fisier CAD produs CANTUS laterală stânga OGL
pdf | 229 kB
dwg | 287 kB
jpeg | 74 kB
Fisier CAD produs CANTUS laterală dreapta OGR
pdf | 233 kB
dwg | 208 kB
jpeg | 76 kB

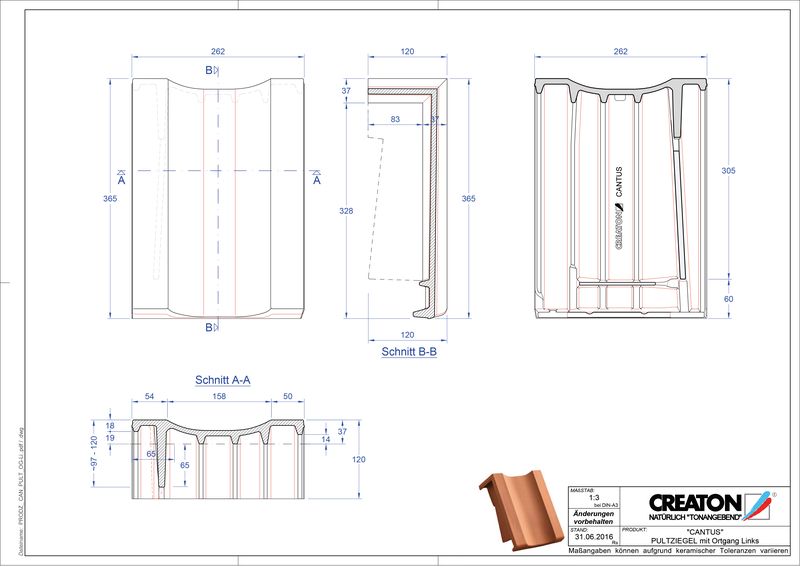

Fisier CAD produs CANTUS Ţiglă laterală stânga cu versant standard PULTOGL
pdf | 209 kB
dwg | 176 kB
jpeg | 64 kB

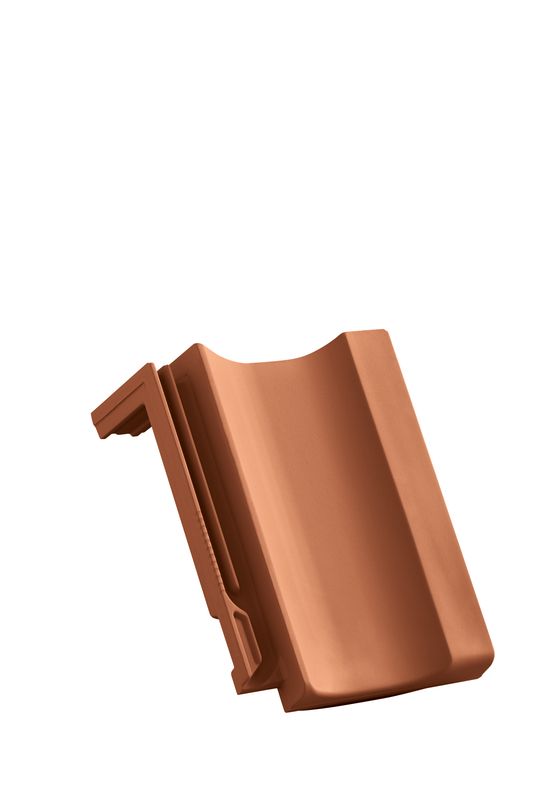

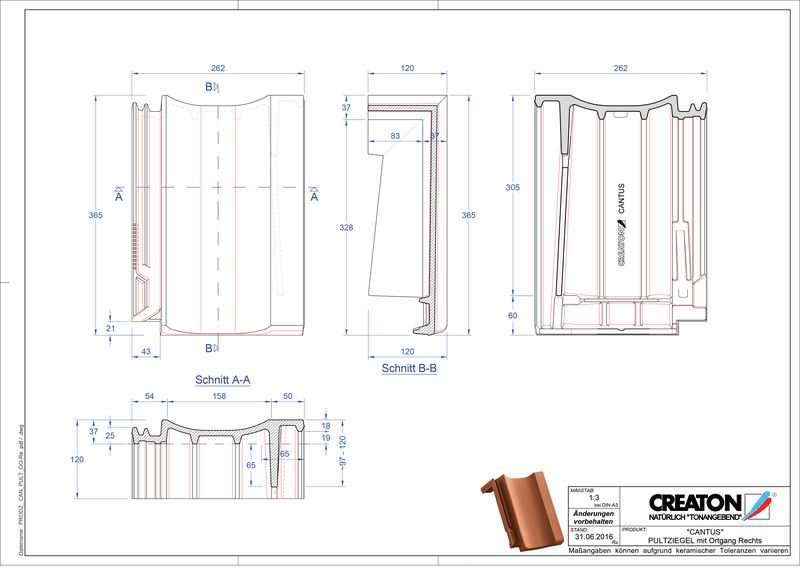

Fisier CAD produs CANTUS Ţiglă laterală dreapta cu versant standard PULTOGR
pdf | 219 kB
dwg | 135 kB
jpeg | 67 kB

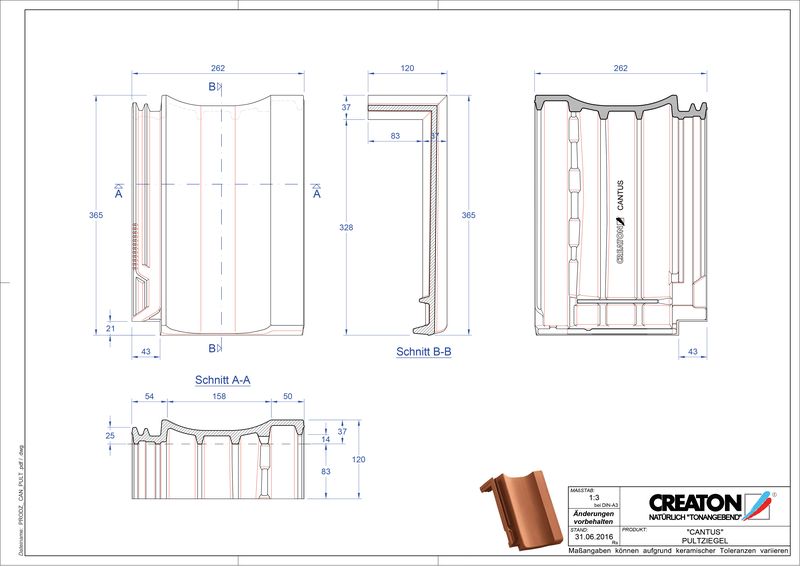

Fisier CAD produs CANTUS Ţiglă cu versant standard PULT
pdf | 225 kB
dwg | 141 kB
jpeg | 63 kB

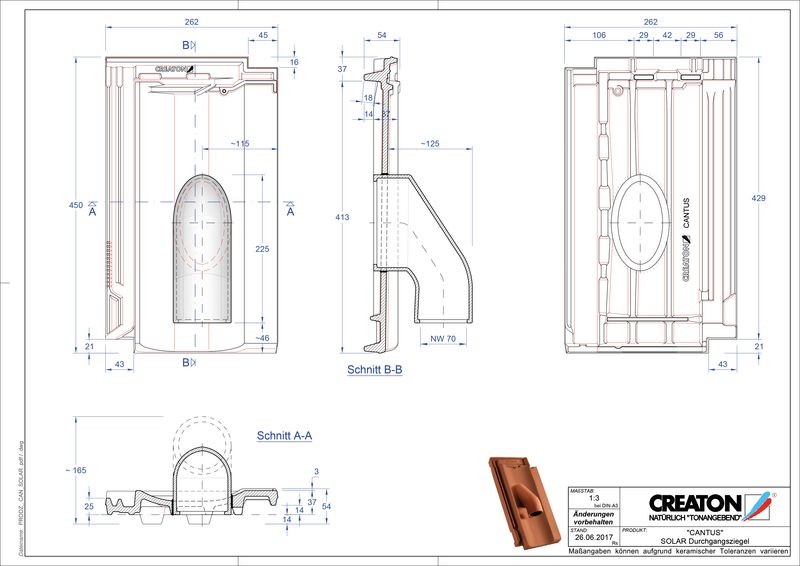

Fisier CAD produs CANTUS Solar SOLAR
pdf | 286 kB
dwg | 454 kB
jpeg | 77 kB

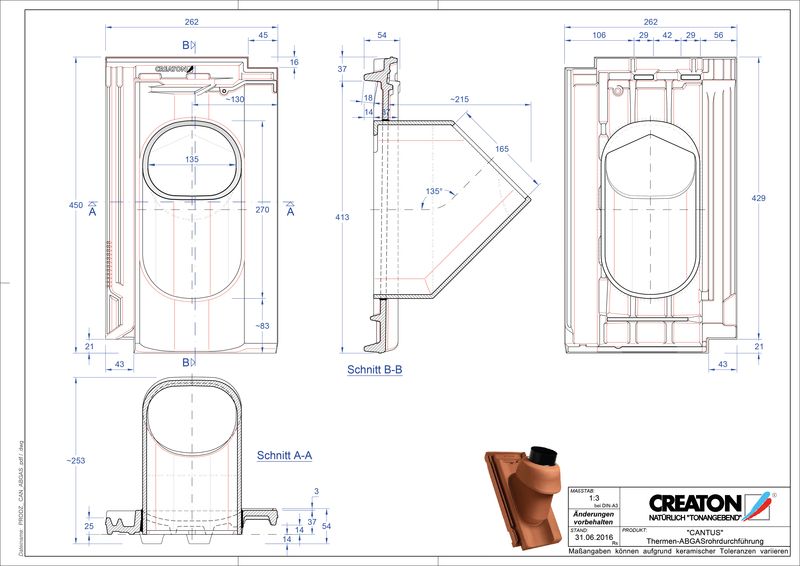

Fisier CAD produs CANTUS Termal THERME
